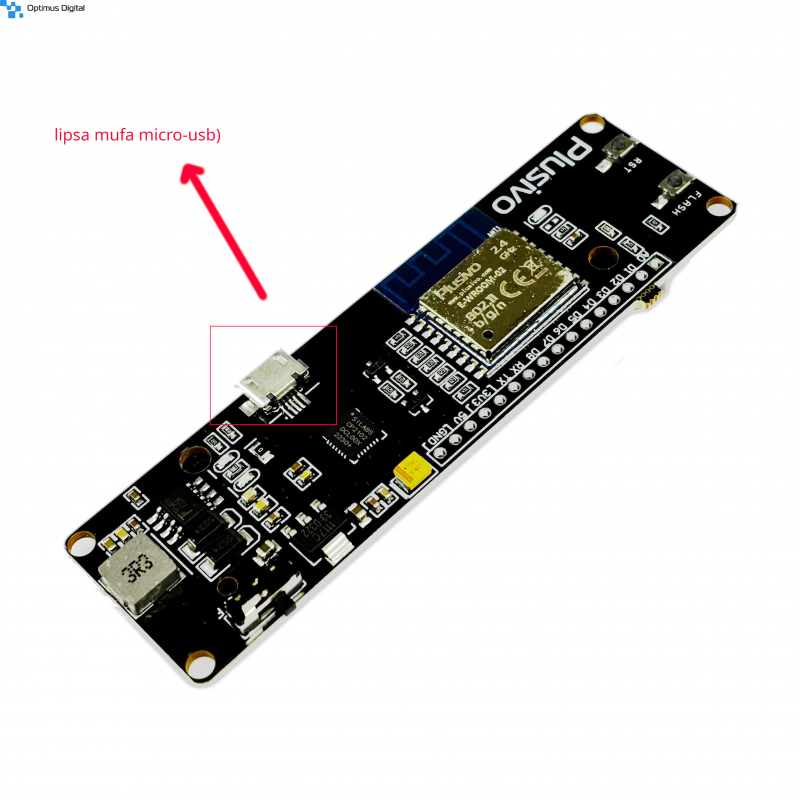

Placă de Dezvoltare WiFi cu ESP8266 și Suport pentru Acumulator Li-Ion 18650 (Defect, ptr piese de schimb, lipsa mufa micro-usb)

Caracteristici tehnice:

• Circuit integrat de încărcare a acumulatorilor 18650;
• Poate fi folosit în timp ce se încarcă acumulatorul;
• LED care indică starea:
  • Roșu: Acumulatorul se încarcă;
  • Verde: Acumulatorul este încărcat;
• LED integrat conectat la pinul 16;
• Curent încărcare: 0.5 A;
• Curent de ieșire: 1 A;
• Protecție la supra-încărcare și supra-descărcare;
• 10 pini digitali;
• Pini compatibili PWM;
• Interfață de comunicație I²C;
• Compatibil NodeMCU;
• Intrare MicoUSB;
• O intrare de tip Analog.

ATENȚIE! Circuitul nu are protecție la alimentare inversă! Dacă veți conecta invers acumulatorul, circuitul se va defecta iremediabil.

Instrucțiuni de utilizare:

Placa de dezvoltare nu este inclusă în mediul de dezvoltare Arduino IDE, așa că trebuie să o adăugați dumneavoastră. Acest lucru se face astfel:

1. Deschideți Arduino IDE.
2. Accesați FILE > PREFERENCES.
3. Copiați următorul link în "Additional Boards Manager URLs" : http://arduino.esp8266.com/stable/package_esp8266com_index.json
4. Deschideți TOOLS > BOARDS > BOARDS MANAGER.
5. Descărcați și instalați ESP8266.
6. Restartați Arduino IDE.

IMPORTANT!!! Dacă sistemul dumneavoastră de operare este Windows sau MAC OS, trebuie să instalați driver-ul care se regăsește la următoarea adresă.

Acum trebuie să selectați placa. Aceasta placa este compatibilă cu Wemos D1 R2 & MINI. Deschideți tab-ul  TOOLS > BOARD și selectați LOLIN(WeMos) D1 R2 & Mini.

Setările de configurare sunt următoarele:

• CPU Frequency: 80 MHz;
• Flash Size: 4 M ( 1 M SPIFFS );
• Upload Size: 921600

Pentru a testa funcționalitatea plăcii de dezvoltare, puteți încărca un exemplu. Pentru a alege unul, accesați FILE > EXAMPLES  și alegeți unul general, cum ar fi BLINK, sau unul pentru ESP8266, cum ar fi ESP8266WIFI > WiFi SCAN.
