FLORA - Platformă Electronică Portabilă (compatibilă cu Arduino) v3

Descriere și specificații:

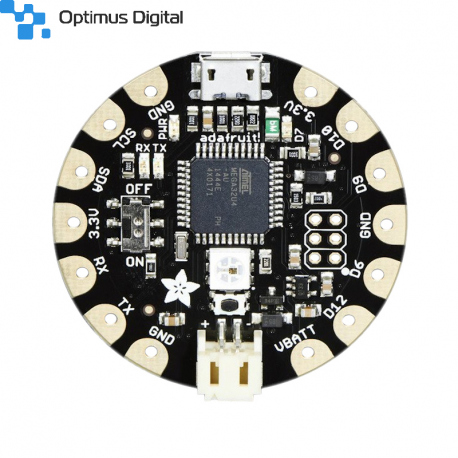

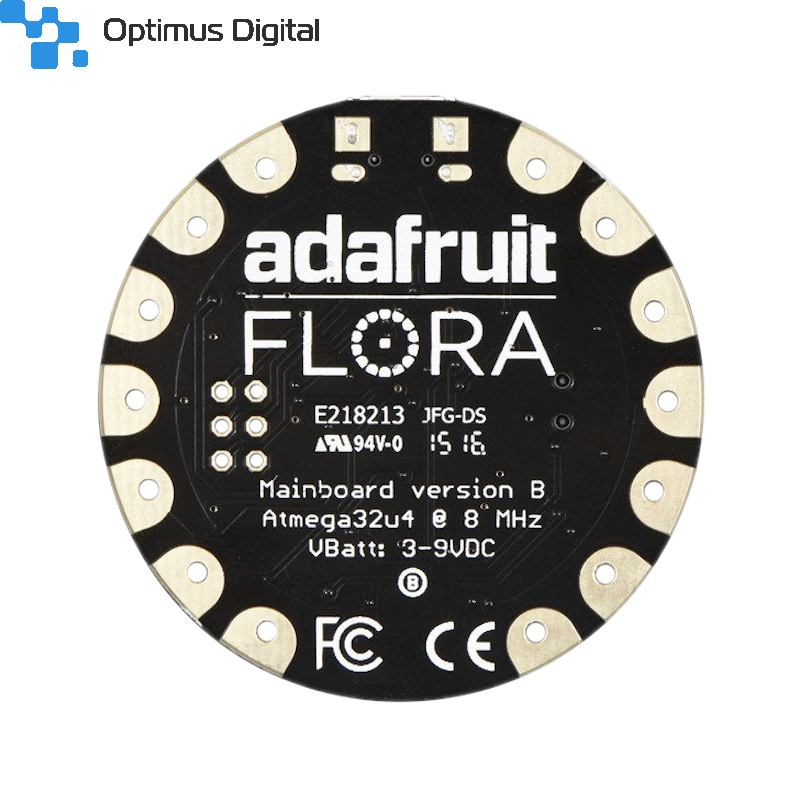

FLORA este un microcontroler rotund, compatibil cu Arduino, ce poate fi atașat de haine și care a fost conceput pentru proiectele ce pot fi purtate.

Are suport USB încorporat, ceea ce înseamnă că îl conectați pentru a-l programa, având nevoie doar de un cablu USB Micro-B. Are suport USB HID, deci poate acționa ca un mouse sau tastatură pentru a fi atașat direct la computere.

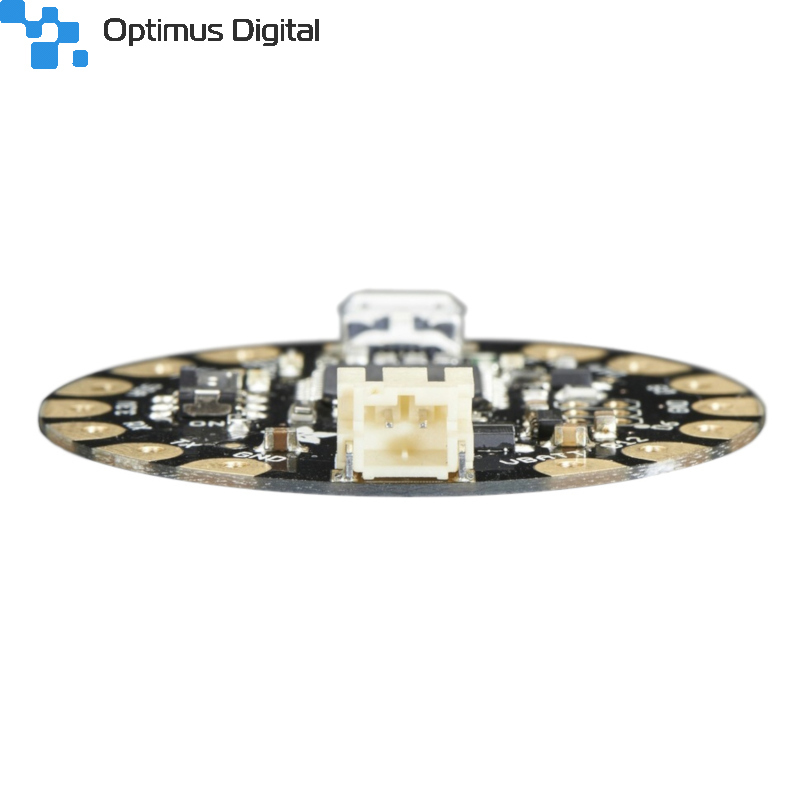

FLORA are un buton de resetare mic, dar ușor de utilizat, pentru a reporni sistemul. Alimentarea cu energie electrică este proiectată pentru a fi flexibilă și ușor de utilizat. Există un conector de baterie 2 JST polarizat integrat, cu diodă Schottky de protecție, pentru utilizarea cu acumulatori externi de la 3.5V la 16V DC. Poate fi utilizat cu baterii NiMh/NiCad LiIon/LiPoly, alcaline sau reîncărcabile de orice dimensiune.

Are un regulator de 3.3V 250mA integrat, cu o diodă de protecție și o siguranță USB, astfel încât tensiunea microcontroler-ului să fie constantă și să poată alimenta module și senzori de 3.3V.

• Este ușor de utilizat cu țesăturile - toate componentele sunt la același nivel cu PCB-ul și nu vor agăța articolele de îmbrăcăminte;
• Este ușor de folosit de către începători - este dificil să distrugi FLORA conectând o baterie invers datorită conectorului polarizat și diodelor de protecție.
• Are 4 LED-uri de semnalizare: putere bună, LED pentru feedback privind bootloader-ul, date Rx / Tx. De asemenea, deține și un conector ICSP pentru reprogramarea ușoară pentru utilizatorii avansați;

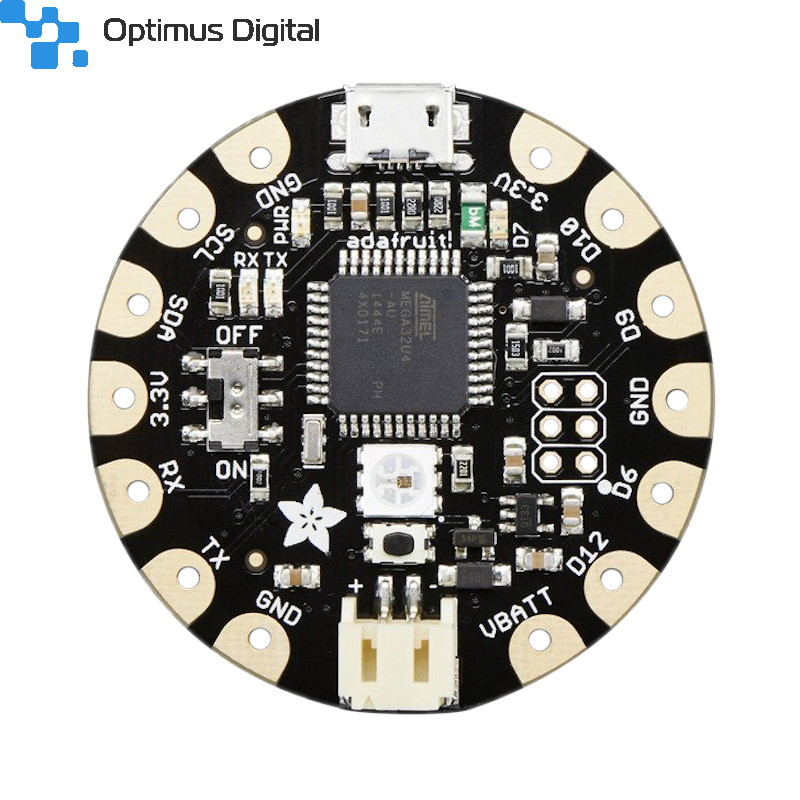

• Deține 14 găuri pentru atașamente si conexiuni electrice. Magistralele de date sunt intercalate cu alimentarea și ground-ul pentru a facilita atașarea unor module sau senzori;

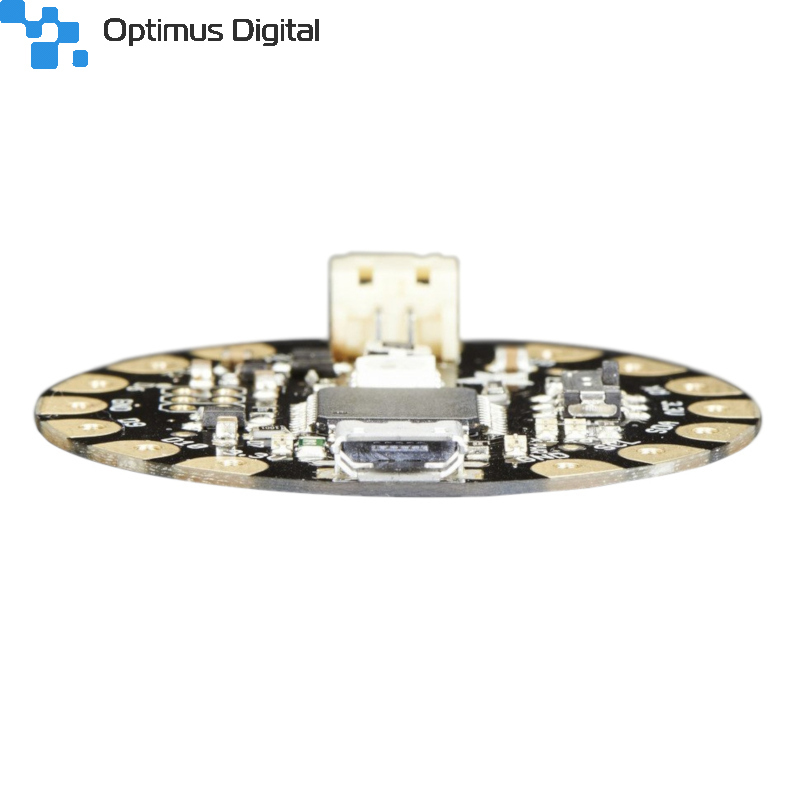

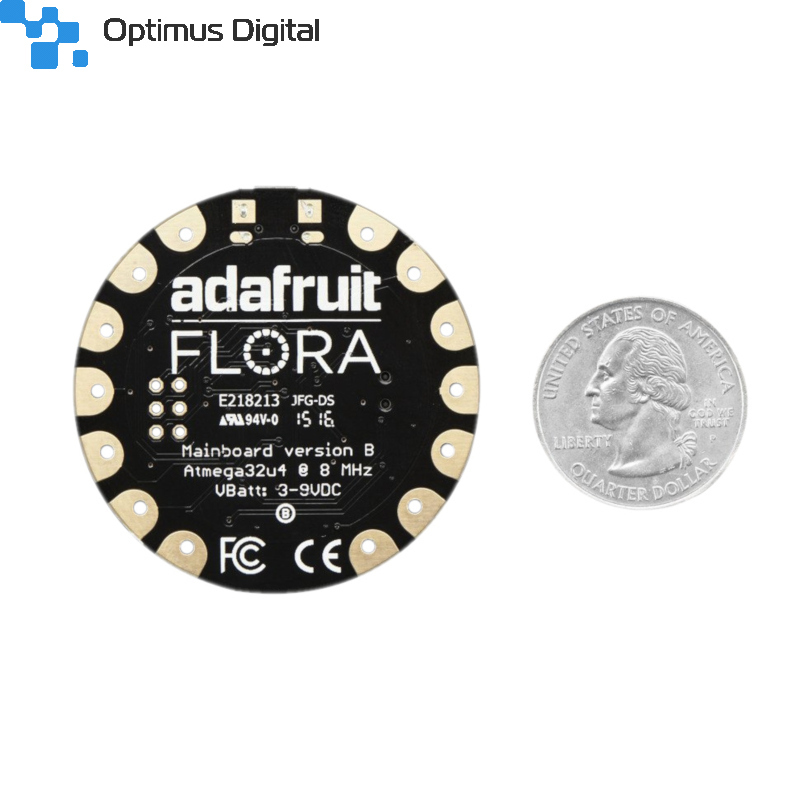

• Dimensiuni: 45 mm diametru x 7 mm grosime;
• Greutate: 4.7g.

Link-uri utile:

• Fișiere EagleCAD PCB;
• Biblioteca Fritzing.

Documentația este disponibilă în secțiunea Descărcări de mai jos.
