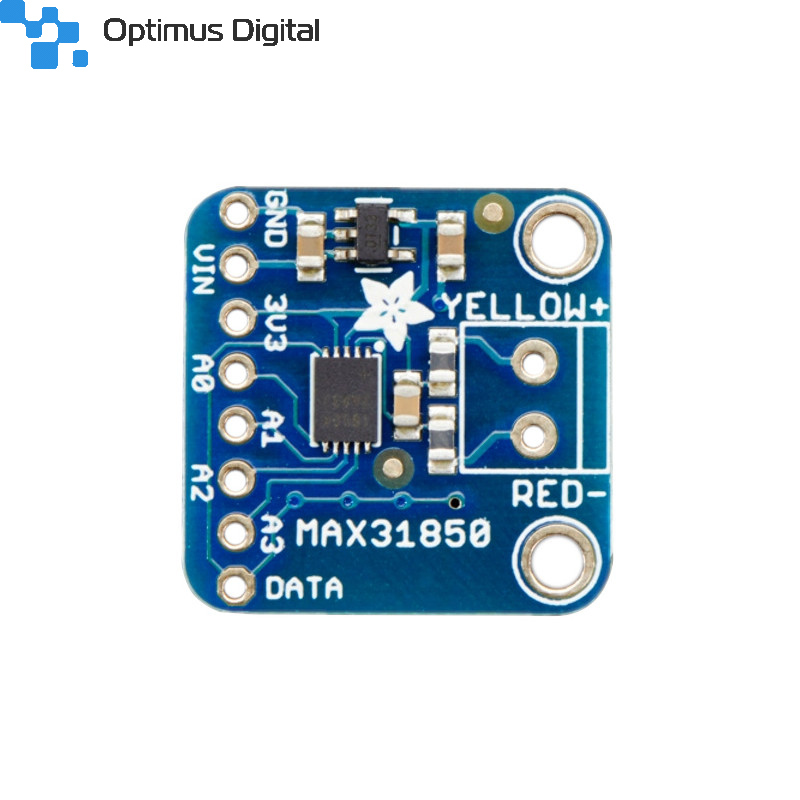

Modul Amplificator Citire Termocuplă cu Interfață 1-Wire MAX31850K

Termocuplele sunt foarte sensibile, necesitând un amplificator bun pentru referința compensării de temperatură. MAX31850K face totul pentru tine, și poate fi ușor interfațat cu orice microcontroller care are suport 1-Wire. Această plăcuță are un chip ea însăși, un regulator de 3.3V cu condensatoare de 10uF de bypass, toate asamblate și testate. Această placă poate fi folosită cu ”putere parazită”, unde alimentarea este pe linia de date, sau cu ”putere locală”, unde alimentarea se face prin pinul Vin.

Această placă nu are level shifting pe linia de date de 3V - pentru a fi folosită în modul parazit.

Formatul de date al MAX31850K este foarte similar cu cel al bine cunoscutului 1-Wire DS18B20 (senzor de temperatură), dar nu este direct compatibil fără schimbări de cod pentru noua familie 1-Wire. Au fost adaptate clasicele biblioteci Arduino OneWire și DallasTemp pentru a fi compatibile cu MAX31850.

Vine cu un bloc terminal cu 2 pini (pentru a conecta termocupla) , o rezistență de pullup de 4.7K pe linia de date, și un pinheader ( pentru a o conecta în orice breadboard și orice perfboard).

Detalii tehnice:

• Funcționează cu orice tip K de termocuplă;
• Nu va funcționa cu niciun alt tip de termocuplă în afară de K;
• Output de la -270 grade Celsius până la 1370 grade Celsius în incremente de 0.25 de grade;
• Citire internă a temperaturii;
• De la 3.3V până la 5V alimentare. Linia de date doar 3V;
• Interfața 1-Wire dă voie oricâtor amplificatoare pe o singură linie de date;
• Dimensiuni fără headere: 20mm x 20mm.

Pentru mai multe informații, precum și biblioteci compatibile MAX31850, accesați această pagină.
