Modul Receptor Telecomandă Infraroșu

Caracteristici tehnice:

• Bazat pe receptorul IR VS1838B;
• Tensiune de alimentare: 3V - 5V;
• Curent consumat: maxim 1.5mA;
• Distanță de recepție: 17 m, pentru radiație perpendiculară pe receiver;
• Frecvență de lucru: 38kHz;
• Lungime de undă: 940nm;
• Pulsurile au durate pe high/low între 400 și 800 us;
• Filtru RC integrat;
• Compatibil pentru nivel TTL și CMOS.

Dimensiuni: 22 x 9 mm.

Modulul este potrivit pentru proiectele dumneavoastră în care aveți nevoie să trimiteți puține date la distanță, cum ar fi să închideți sau să deschideți o fereastră, să modificați intensitatea unei lumini.

Acest modul poate recepționa date de la majoritatea telecomenzilor, ele funcționând la frecvența de 38kHz.

Instrucțiuni de utilizare:

1. Realizăti conexiunile hardware.

Modulul se alimentează cu o tensiune cuprinsă între 3 V și 5 V.  În acest exemplu îl vom alimenta de la pin-ul de 5 V al plăcii de dezvoltare. Comunicarea datelor se face prin intermediul pin-ului digital 11.

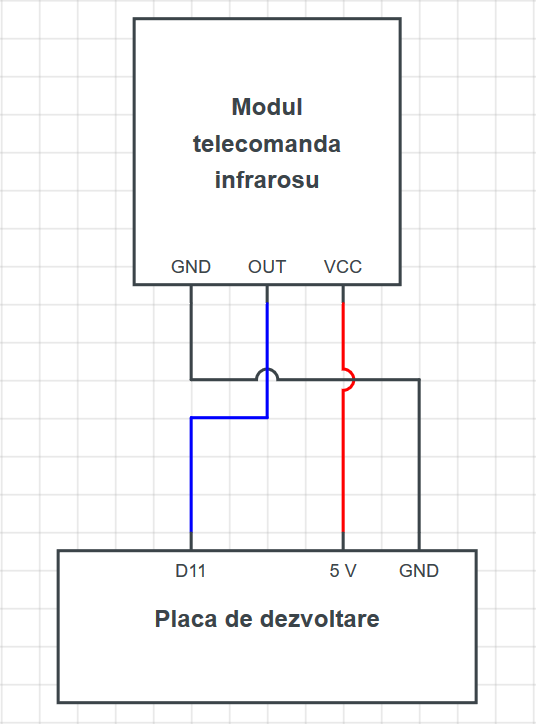

Schema de conectare este următoarea:

2. Scrieți codul și încărcați-l pe placa de dezvoltare.

Pentru o utilizare mai facilă a acestui modul este recomandat să utilizați biblioteca "IRremote". Descărcarea și instalarea acesteia se face cu ajutorul mediului de dezvoltare Arduino IDE.

Pentru a o instala, urmați acești pași:

• Deschideți Arduino IDE;
• Selectați SKETCH > INCLUDE LIBRARY > MANAGE LIBRARIES;
• În fereastra deschisă cautați biblioteca IRremote dezvoltată de shirriff;
• Dați click pe butonul INSTALL și biblioteca se va instala singură.

Un exemplu de cod găsiți atașat în jos-ul paginii. Codul are rolul de a detecta semnalele IR și de a le afișa în Serial Monitor.
