Modul Microfon PDM MEMS Adafruit

Descriere și specificații:

Modulul se remarcă prin interfața PDM. Nu este analogică, I2S sau PWM. Trebuie să vă asigurați că microcontroller-ul dumneavoastră are interfață PDM. Majoritatea procesoarelor pe 32 de biți au acest tip de interfață.

Moduri de utilizare în funcție de chip-ul dumnevoastră:

• Chip-ul dumnevoastră are toate componentele și bibliotecile necesare pentru achiziția și filtrarea datelor, oferind la ieșire o valoare analogică (modul ideal);
• În el de-al doilea mod, spre deosebire de primul, puteți face dumneavoastră filtrarea;
• Chip-ul nu are componentele necesare și vă dezvoltați soluția proprie (exemplu aici);
• Generați ceasul de mare viteză apoi adăugați un filtru analogic pe calea de date și citiți valoare analogică.

Fiecare modul este complet asamblat și vine însoțit de pinheaderi ce se pot lipi ușor pentru a putea fi folosit cu un breadboard.

• Tensiuni de lucru: 1.8-3.3V DC;
• Frecvență ceas: 1 - 3.25MHz;
• Consum de curent: 0.6mA;
• SNR: 61 dB;
• Sensibilitate: -26 dBFS;
• Dimensiuni: 14.0mm x 12.8mm x 2.8mm / 0.6" x 0.5" x 0.1";
• Masă: 0.5g.

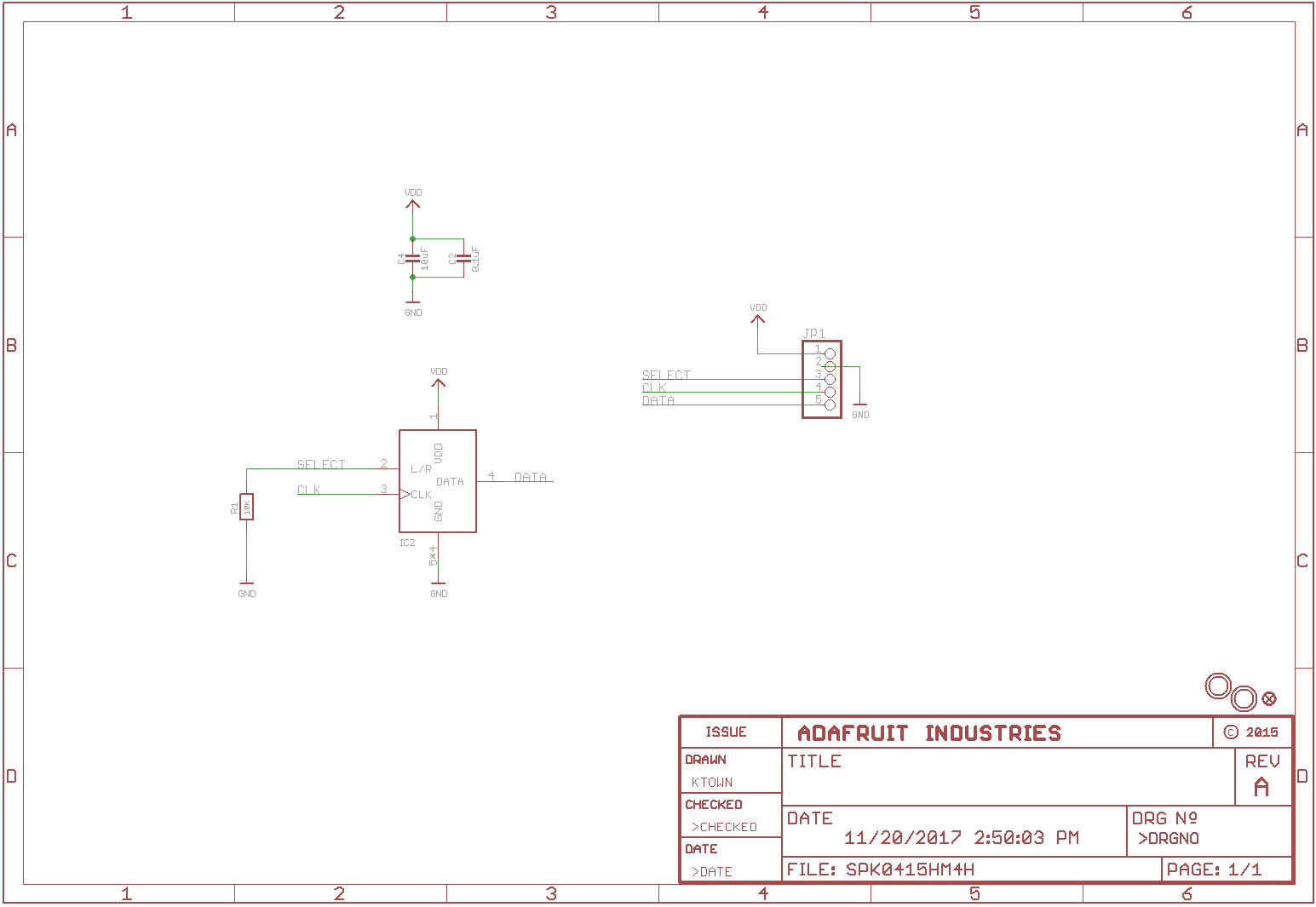

În secțiunea Descărcări de mai jos puteți găsi un tutorial realizat de Adafruit, documentația și schema.
