Modul Mini Amplificator in Clasa D Stereo PAM8403 de 3 W

Caracteristici tehnice:

• Tensiunea de alimentare: 2.5 V - 5 V;
• Putere de ieșire:3 W +3 W;
• Poate controla difuzoare cu impedanță: 4Ω, 8Ω;
• Dimensiune: 1.85 cm * 2.11 cm;

Instrucțiuni de utilizare:

1. Realizați conexiunile hardware.

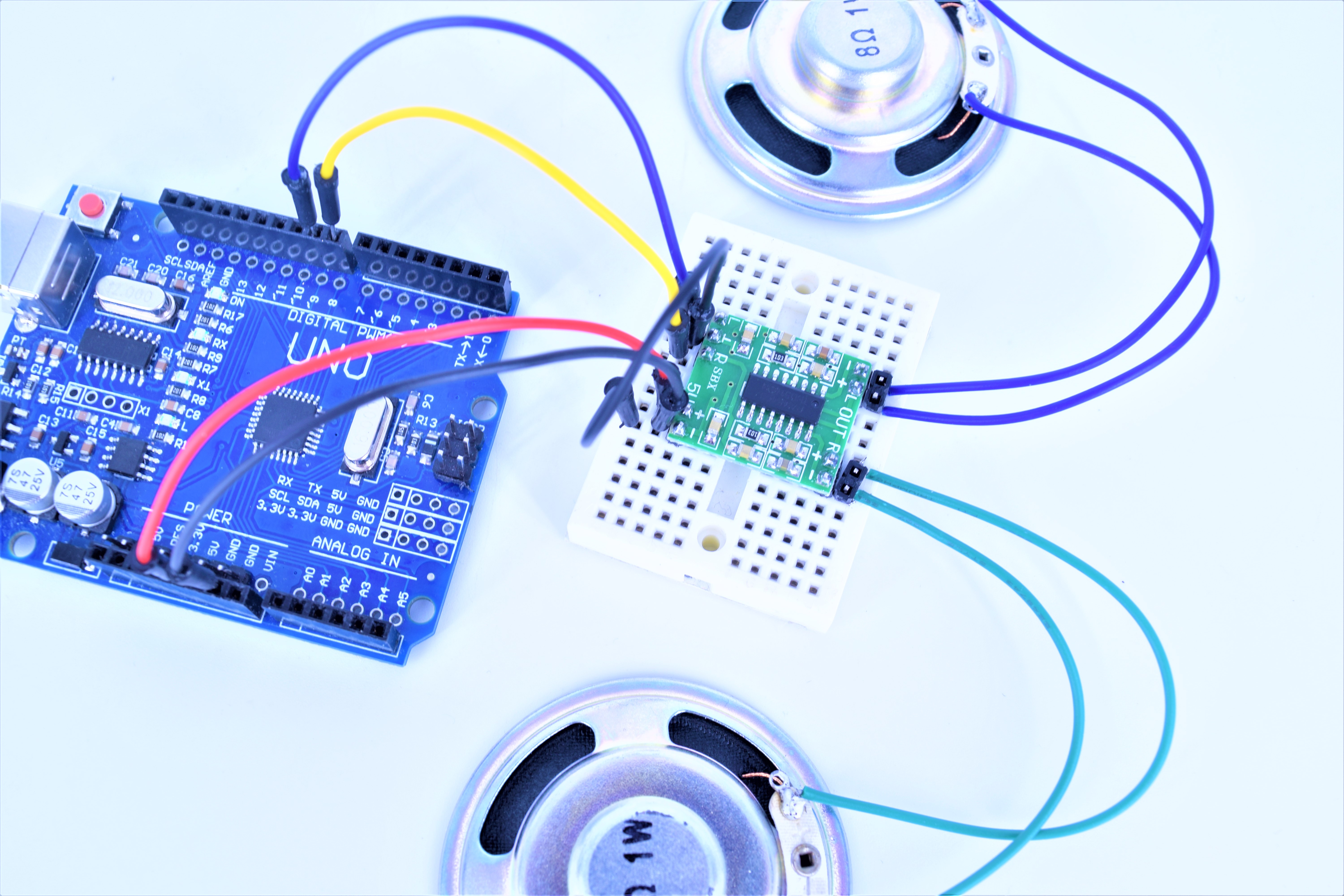

Cel mai simplu mod de a utiliza modulul cu mini amplificator este de a conecta direct difuzoarele la pinii "L-" și "L+" pentru difuzorul din partea stângă și "R-" și "R+" pentru difuzorul din partea dreaptă. Exemple de difuzoare găsiți la această adresă.

ATENȚIEE!!! Nu conectați pinii "L-" și "R-", altfel riscați să distrugeți modulul!

Alimentarea modulului se realizează fie de o sursă externă capabilă să furnizeze între 2.5 și 5 V, fie direct de la Ardunio ( modulul consumă în medie 350mA ). În caz ca utilizați și alți senzori, este recomandat să utilizați o sursă externă deoarece curentul maxim furnizat de Arduino Uno este de 500 mA.

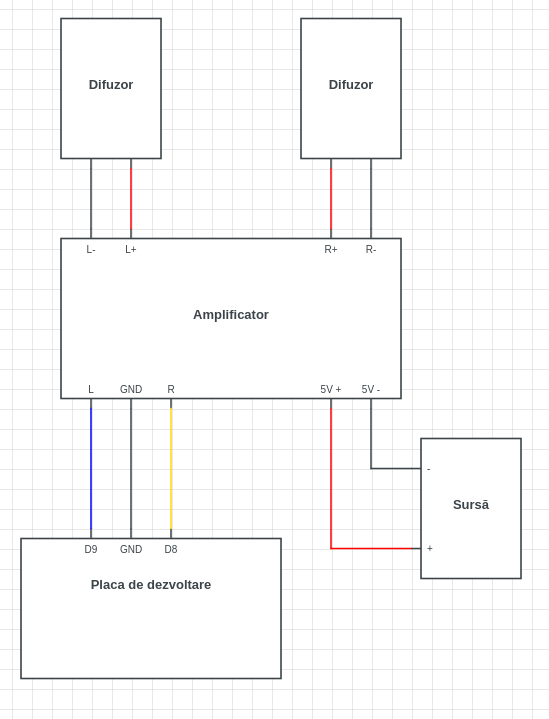

În poza atașată mai jos vom utiliza o sursă externă, de preferabil de 5 V.

2. Crearea codului și încărcarea codului pe placa de dezvoltpotențiometru stereo are.

Cel mai simplu mod de a genera sunete este de a folosi instrucțiunea 'tone( pin, nota, durata)", unde:

• pin: Reprezintă pin-ul digital folosit ca ieșire.
• nota: Poate lua o valoare între 31 ( nota B0 ) până la 4978 ( nota DS8 ).
• durata: reprezintă durata notei ( de exemplu: o pătrime = 1000 / 4 );

Un exemplu de cod veți găsi atașat în josul paginii. De asemenea, nu aveți nevoie de nicio bibliotecă specială, funcția "tone()"  fiind inclusă în mediul de dezvoltare Arduino IDE.

EXTRA:

• În loc să utilizați o placă de dezvoltare, puteți sa utilizați propriul dumneavoastră telefon pentru a reda muzica. Acest lucru se face prin utilizarea unui cablu care are într-un capăt o mufă AUX, iar partea cealaltă este conectată la " L ", " GND " și " R ".

Proiecte:

• Radio FM.
