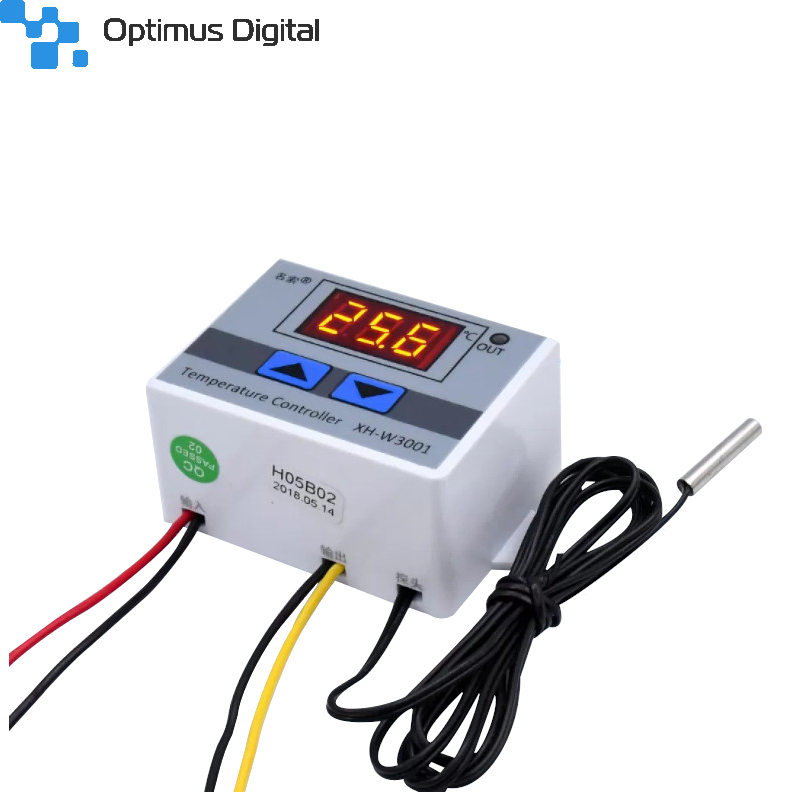

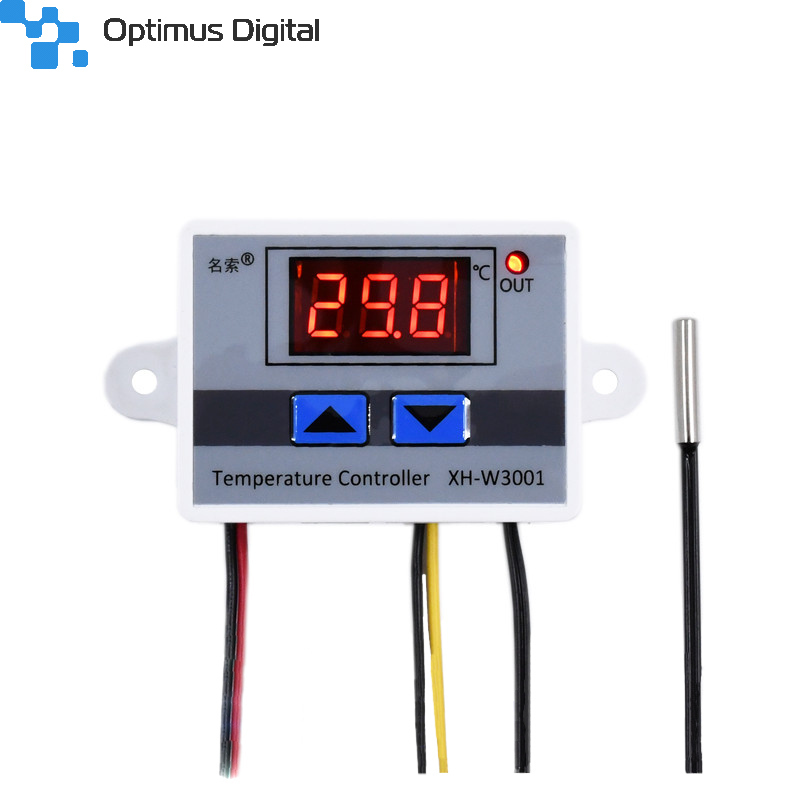

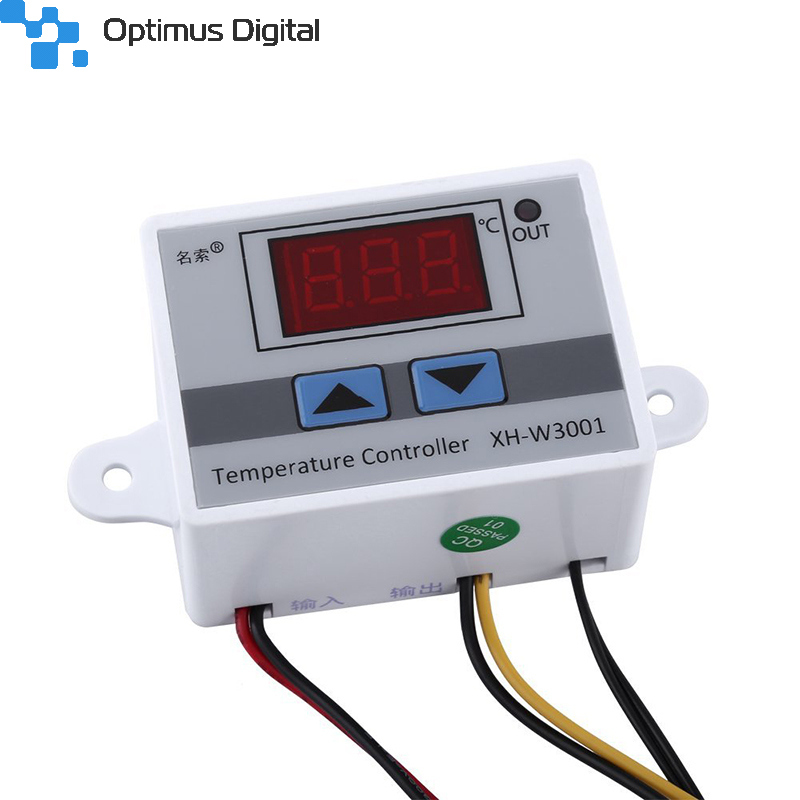

Controller de Temperatura XH-3001 (24 VDC, 10 A)

Date tehnice:

• Domeniu de reglaj al temperaturii: -50 ~ 110°C
• Domeniu de afișare al temperaturii: -50 ~ 110°C
• Precizia reglajului: +/- 0.1°C
• Element termosensibil: NTC 10K L = 1m rezistent la apă
• Alimentare: 24V CC
• Putere consumată: 240W
• Curent de ieșire: 10A MAX
• Dimensiuni: 60x45x31 mm

Instrucțiuni de utilizare:

Setarea temperaturii de pornire: Apasați "UP" pentru a afișa temperatura de început și apăsați timp de 3 secunde tasta ”UP”  pentru a putea seta temperatura dorită.

Setting the shutdown temperature : Press "DOWN" to display the shutdown temperature and press the "DOWN" key for 3 seconds to set the desired temperature.

The hysteresis (temperature difference between start and stop) is set simply by choosing the difference between start and stop settings.

So, an ON temperature of 20 ° C and an OFF temperature of 25 ° C would have a hysteresis of 5 ° C.

By pressing and holding both buttons, a brief test of the display will be performed, and then it will return to the factory set temperatures.

Wiring diagram:
