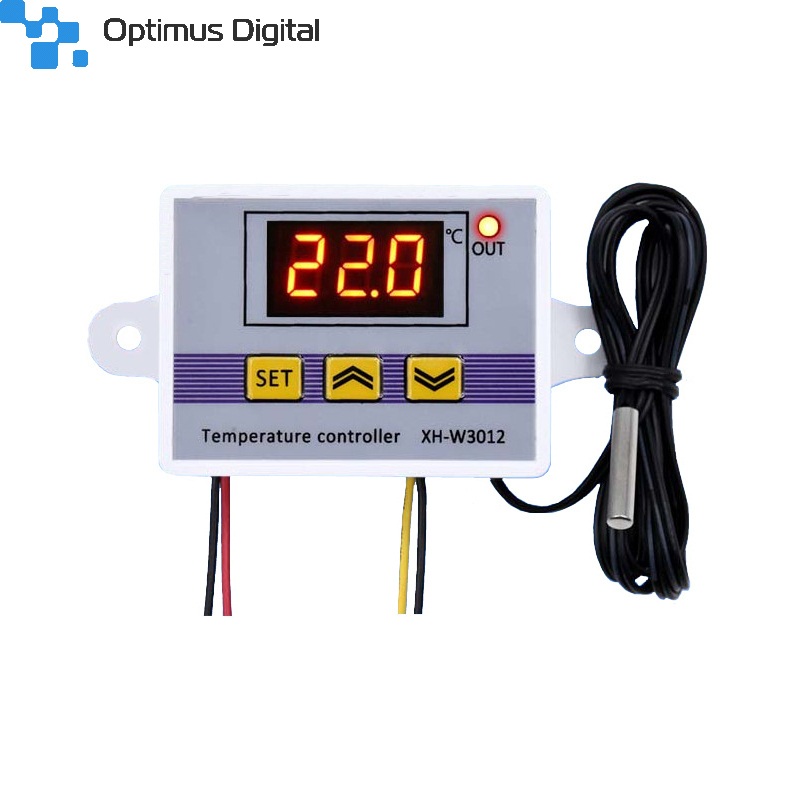

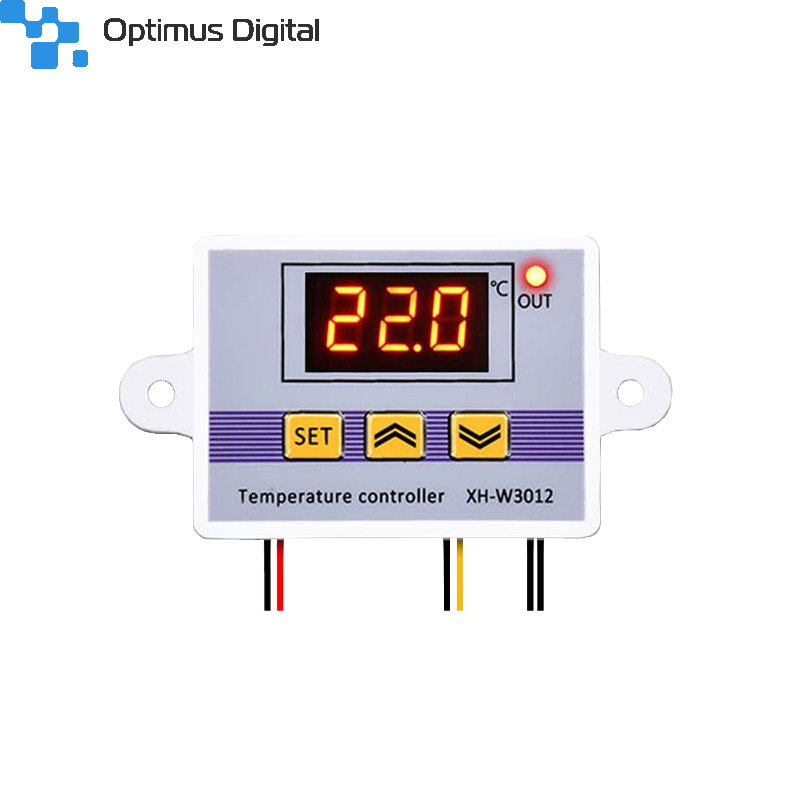

Modul Controller de Temperatură W3012 (12 V)

Date tehnice:

• Model: XH-W3012
• Domeniu de afișare al temperaturii: -50 ~ 110℃
• Domeniu de reglare al temperaturii: -50 ~ 110℃
• Precizia de măsurare: +/-0.1℃
• Precizia de reglare: +/-0.1℃
• Element termosensibil: NTC 10K L = 1m rezistent la apă
• Alimentare: 12V CC
• Putere: 120W
• Ieșire directă până la 10A
• Masă: 52g

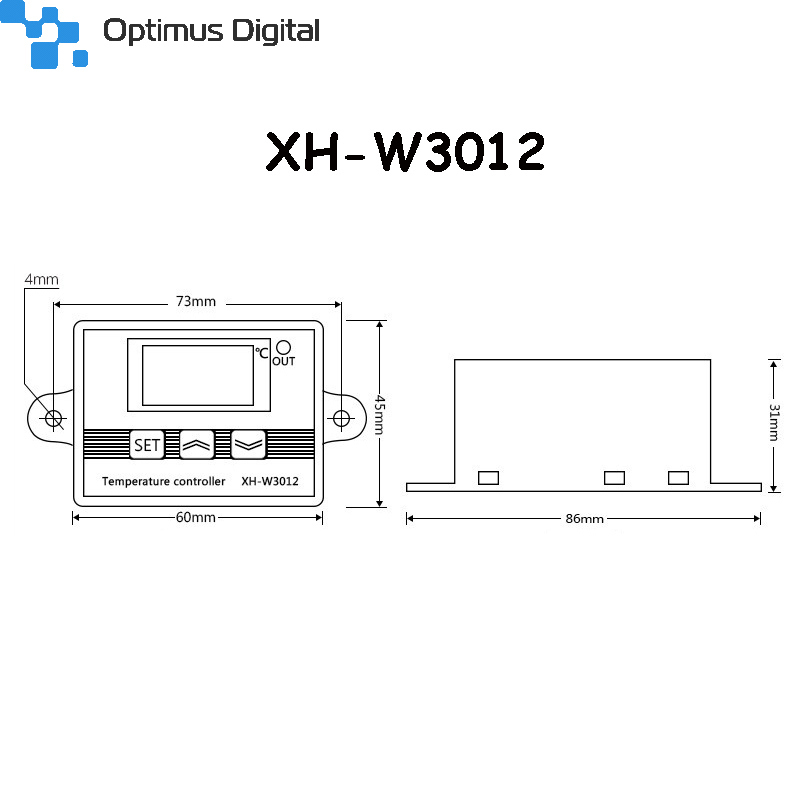

• Dimensiuni: 60x45x31 mm

Instrucțiuni de utilizare:

Țineți apăsată tasta SET timp de 3 secunde pentru a intra în meniul de parametrizare. Selectați parametrul pe care doriți sa-l setați conform cu tabelul de mai jos, utilizând tastele UP/DOWN, apoi apăsați scurt iarăși tasta SET pentru a selecta parametrul dorit. Valoarea acestuia se poate schimba utilizând tastele UP/DOWN. Setările pe care le faceți dispozitivului vor fi automat salvate în memorie. Pentru a seta temperatura de pornire a termostatului utilizați tasta UP, atunci când dispozitivul este în starea inițială. Pentru a seta temperatura de oprire a termostatului utilizați tasta DOWN, atunci când dispozitivul este în starea inițială.

Meniul de parametrizare:

P0 Mod de funcționare:

• dacă termostatul este folosit pentru încălzire se va alege modul H (heating)
• dacă termostatul este folosit pentru răcire se va alege modul C (cooling)

P1 Setarea valorii de histerezis:

Valoarea de histerezis este diferența dintre temperatura la care termostatul se oprește și temperatura la care pornește din nou.

De exemplu, dacă temperatura setată este de 25°C și în încăperea respectivă sunt 23°C, termostatul va lăsa temperatura să crească până la 26°C, pornind funcționarea până când se va ajunge la 24°C, presupunând că valoarea de histerezis este de 1°C. Acest parametru permite optimizarea consumului de energie.

P2 Corecția temperaturii:

Atunci când temperatura măsurată deviază față de temperatura reală se poate seta un factor de corecție

TR = TM + C , unde TR - temperatura reală    TM - temperatura măsurată   C - factor de corecție

P3 pornire întârziată:

Această funcție este utilizată pentru compresorul aparatelor frigorifice. Dacă achiziționați acest produs pentru frigorifice, atunci acest parametru trebuie setat conform presiunii compresorului. Setarea uzuală a acestui parametru este în general între 0 - 10 min. Dacă nu vă propuneți reglarea compresorului, săriți peste această setare.

Schema electrică:

,
