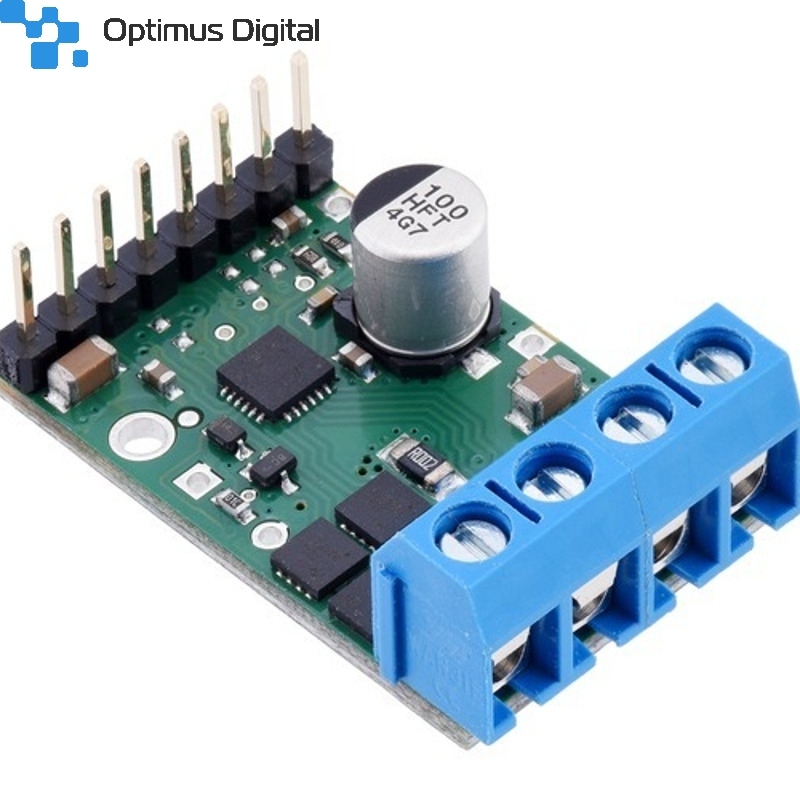

Driver de Motoare de Putere Pololu G2 18v17

Mărește

Imaginile sunt utilizate exclusiv cu titlu de prezentare. Fotografiile nu creează obligații contractuale.

Driver de Motoare de Putere Pololu G2 18v17

Referință 0104110000071385

Condiție: Produs nou

Driver-ul Pololu G2 18v17 permite controlul bidirecțional al unui motor cu perii DC de mare putere. Placa mică de 1.3x0.8 inch suportă o gamă largă de tensiuni de la 6.5V la 30V și este suficient de eficientă pentru a furniza un curent continuu de 17A, fără a folosi un radiator.

More details

Acest produs nu mai este in stoc

Anunta-ma cand este disponibil

Scrie o recenzie

Elimina acest produs din lista mea de favorite.

Adauga acest produs la lista mea de favorite.

Imprimă

Informații

Descriere și specificații:

Carcteristicile suplimentare ale acestui driver din a doua generație includ protecția împotriva tensiunii inverse, împreună cu detectarea curentului si limitarea acestuia.

Driverul de motor Pololu G2 de mare putere este o punte H MOSFET proiectat pentru motoare mari DC cu perii. Acest driver este alcătuit dintr-un MOSFET cu canal n pe fiecare picior, iar restul plăcii conține circuitele pentru a prelua intrările utilizatorilor și pentru a controla MOSFET-urile.

Tensiunea maximă absolută pentru acest driver este de 30V, iar tensiunile mai mari îl pot distruge permanent. În condiții normale de funcționare riplul maxim al tensiunii poate atinge tensiunea maximă de alimentare, deci o tensiune maximă pentru funcționarea sigură trebuie să fie aproximativ 24V.

Acest driver este potrivit pentru o gamă largă de curenți și tensiuni: poate furniza până la 17A de curent continuu, cu o dimensiune a plăcii de numai 1.3×0.8 fără a fi necesar un radiator.

Modulul oferă o interfață simplă care necesită doar două linii de I/O. Un senzor de curent pentru curentul de ieșire oferă un indicator al curentului permițând driver-ului să-l limiteze folosind un prag configurabil.

Intrările sursei de alimentare prezintă protecție împotriva tensiunii inverse, în timp ce detectarea integrată a diferitelor cauze de defecțiune ajută la protejarea împotriva altor cauze comune de defecțiune. Rețineți însă că placa nu include protecție la temperatură.

Tensiune de funcționare: 6.5V până la 30V (maxim absolut);
Curent de ieșire: 17 A continuu;
Intrări compatibile cu logica 1.8V, 3.3V și 5V;
Funcționare PWM până la 100 kHz;
Limitarea curentului activ (tăiere) cu prag prestabilit de 40 A (poate fi reglat mai jos);
Protecție împotriva tensiunii inverse;
Oprirea la subtensiune;
Protecție la scurtcircuit;
Dimensiune: 1.3 × 0.8 inch;
Greutate: 3.3 g.

Schema și documentația sunt disponibile in secțiunea Descărcări de mai jos.

Pagina producătorului poate fi consultată aici.
