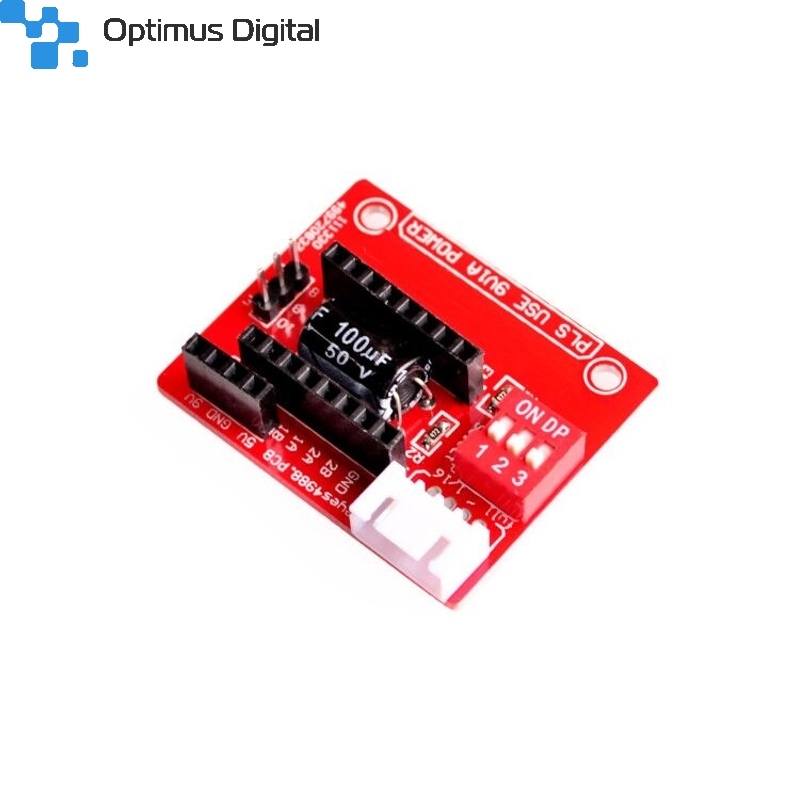

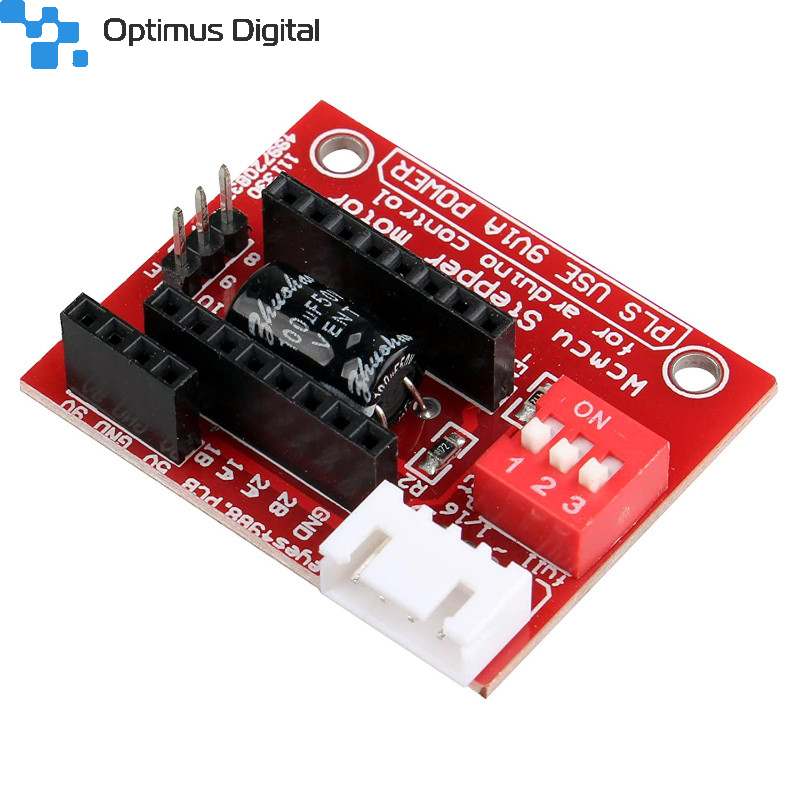

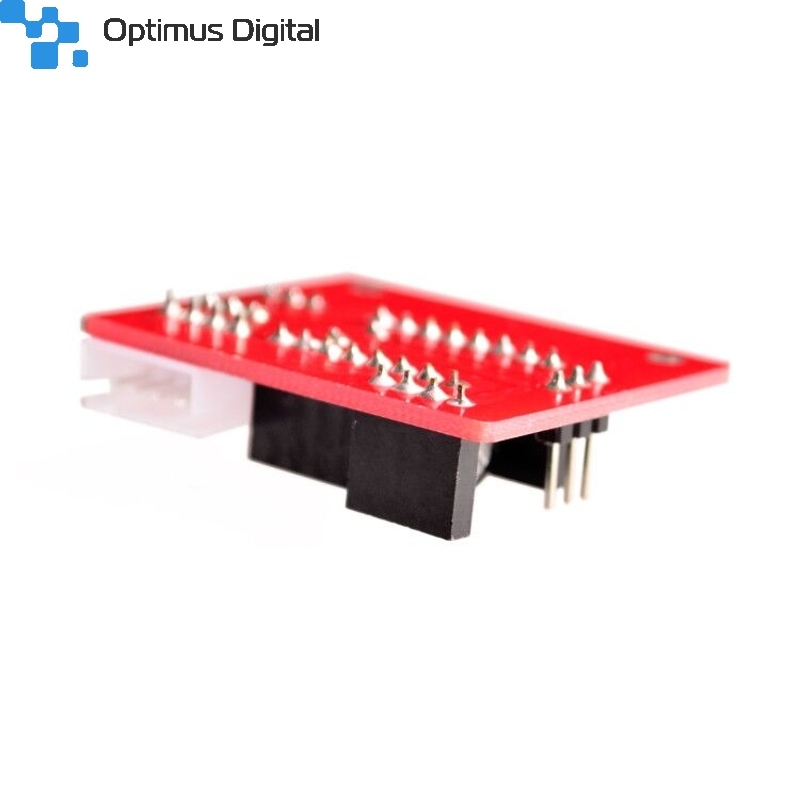

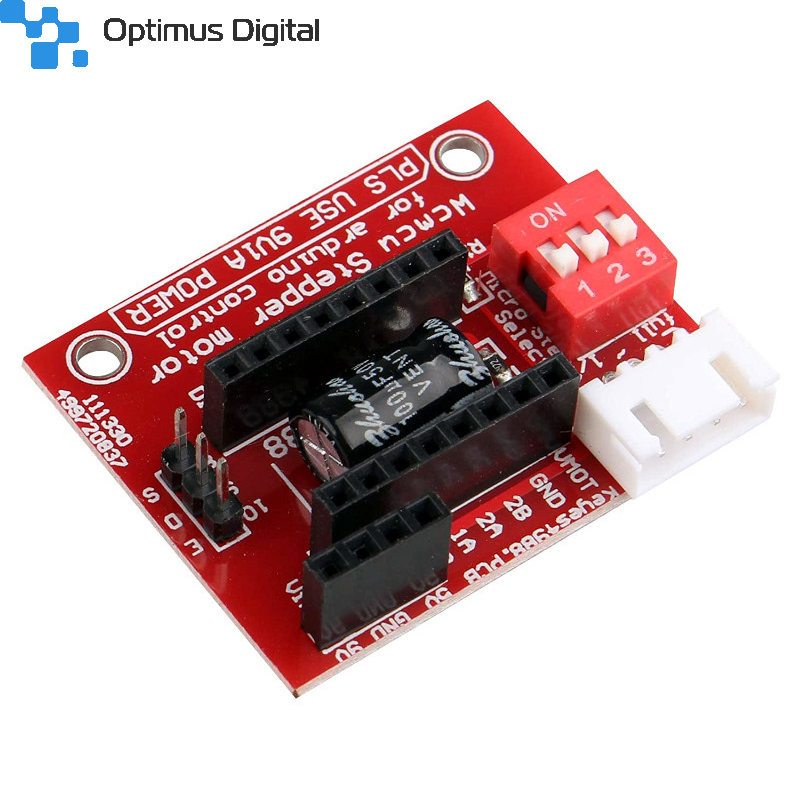

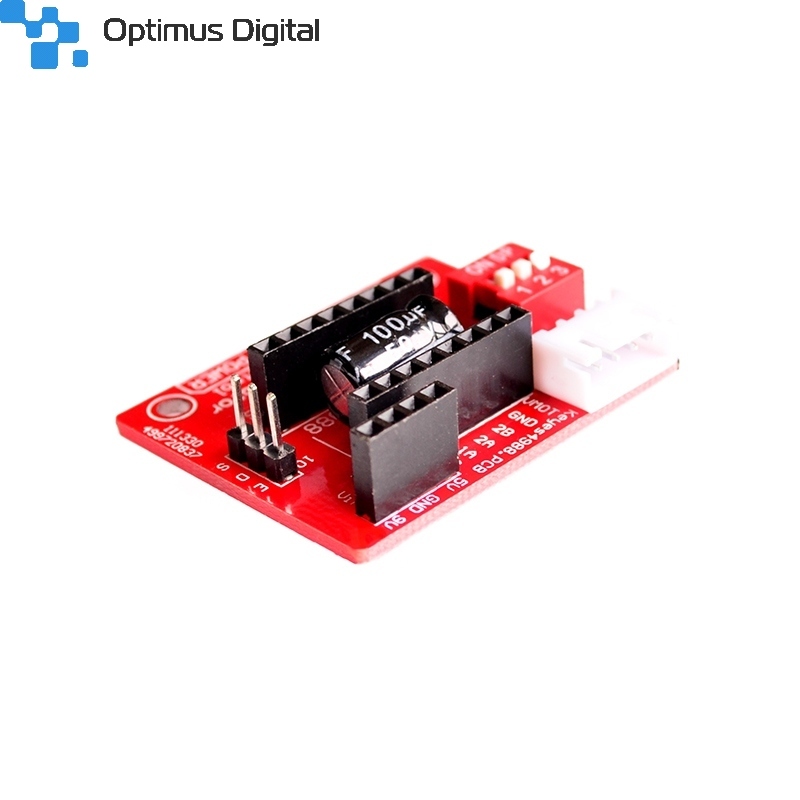

Placă de Expansiune pentru Drivere de Motoare Pas cu Pas A4988 / DRV8825

Descriere și specificații:

Această placă poate controla un motor pas cu pas bi-direcțional în modurle pas complet, 1/2, 1/4, 1/8 sau 1/16. Este ușor de folosit, are stabilizator de tensiune - compatibilă cu tensiuni de până la 35V, curentul maxim fiind de 2A. Poate controla motorul ușor, necesitând doar un impuls (nu necesită tabele de fază, linii de control de înaltă frecvență).

• Protecție la supraîncălzire, scurtcircuit și supra-sarcină;
• Compatibil cu nivelele logice de tensiune de 5V sau 12-24 V;
• 5 moduri selectabile: pas complet, 1/2, 1/4, 1/8, 1/16;
• Tensiune maximă 24V;
• Curent maxim 2A;

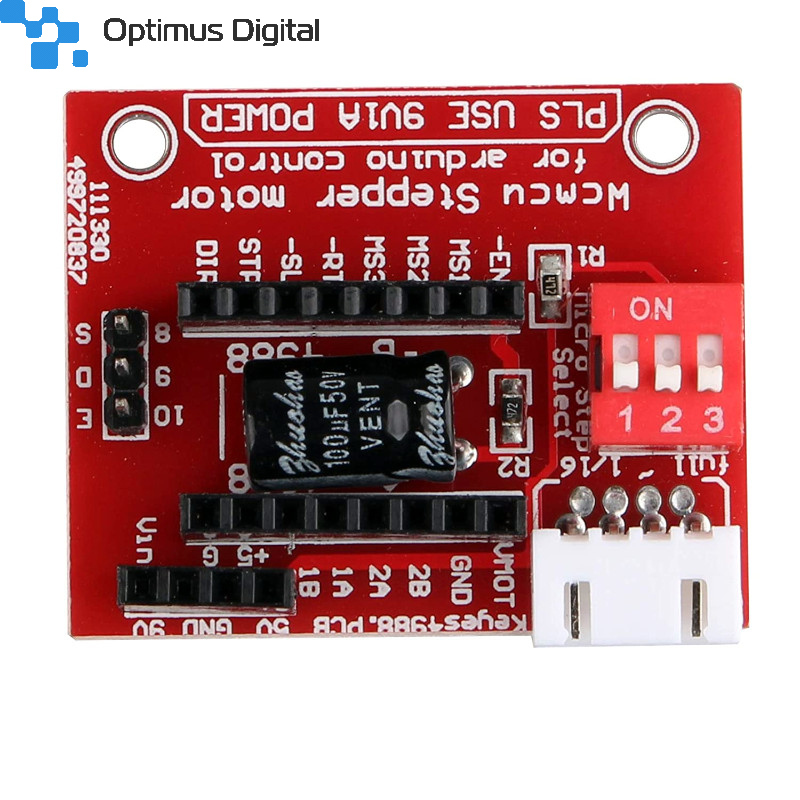

• Pini Enable/Step/Direction/Ground.

Jumperi pentru selecția 16 segmente (4988) sau 32 segmente (8825).

Atenție la polarizare (nu are protecție la inversarea polarizării)!.

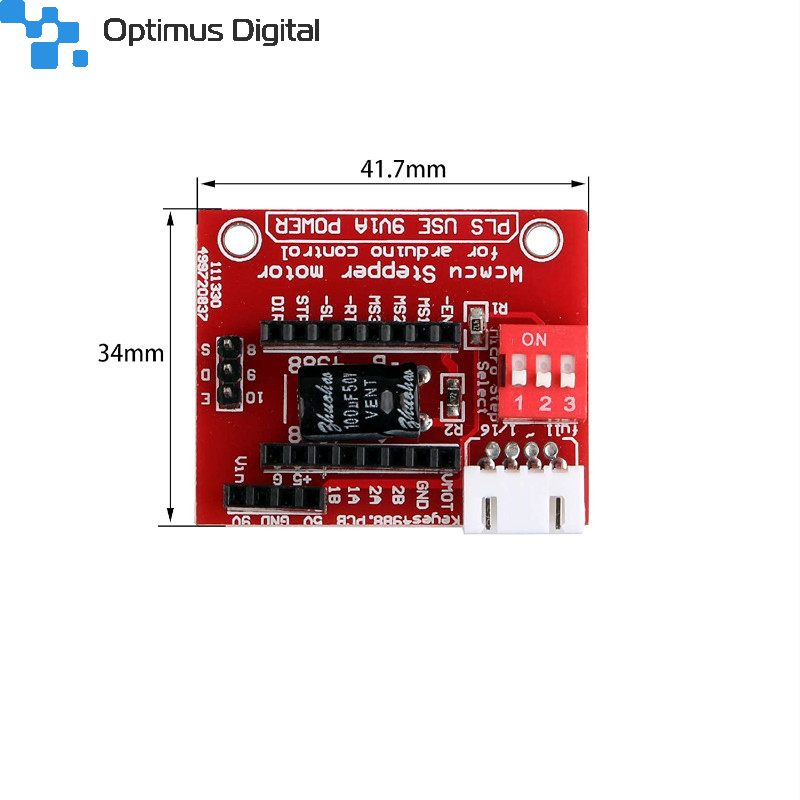

Dimensiuni: 42 x 35 x 12 mm;

Masă: 12g.
