Driver de Motoare DRV8833

Specificații tehnice:

• Tensiunea de alimentare: 3 V - 10 V;
• Curentul de ieșire pe un canal: 1.5 A;
• Dimensiuni: 18.5 mm x 16 mm.
• Compatibil cu: 2 motoare DC sau cu un motor pas cu pas bipolar.

Instrucțiuni de utilizare:

1. Alimentați modulul.

Alimentarea modulului se realizează cu o tensiune cuprinsă între 3 V și 10 V DC. Tensiunea de ieșire depinde de tensiunea de intrare.

2. Realizați conexiunile hardware.

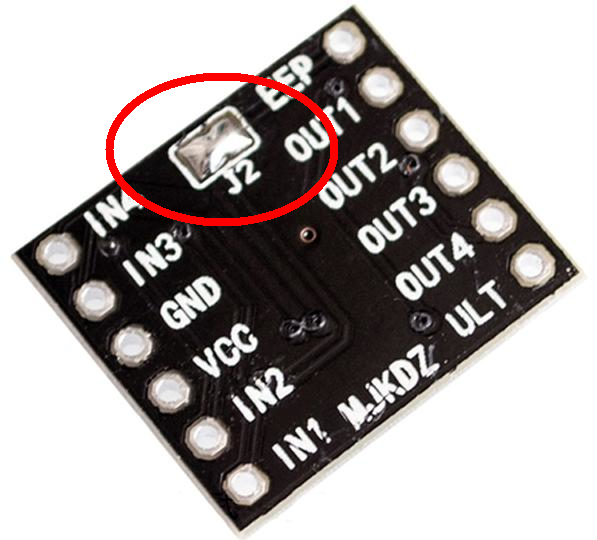

Pin-ul EEP este pin-ul care activează/dezactivează modulul. Atunci când se aplică o tensiune logică HIGH pe acest pin, modulul este activat. Dacă nu vă interesează să activați sau să dezactivați modulul, puteți să lipiți pe conectați pad-urile de pe spate marcate cu J2.

Pentru a controla motoarele, trebuie să aplicați un semnal PWM. Pinii IN1 și IN2 corespund pinilor OUT1 și OUT2, iar pinii IN3 și IN4 corespund pinilor OUT3 și OUT4.

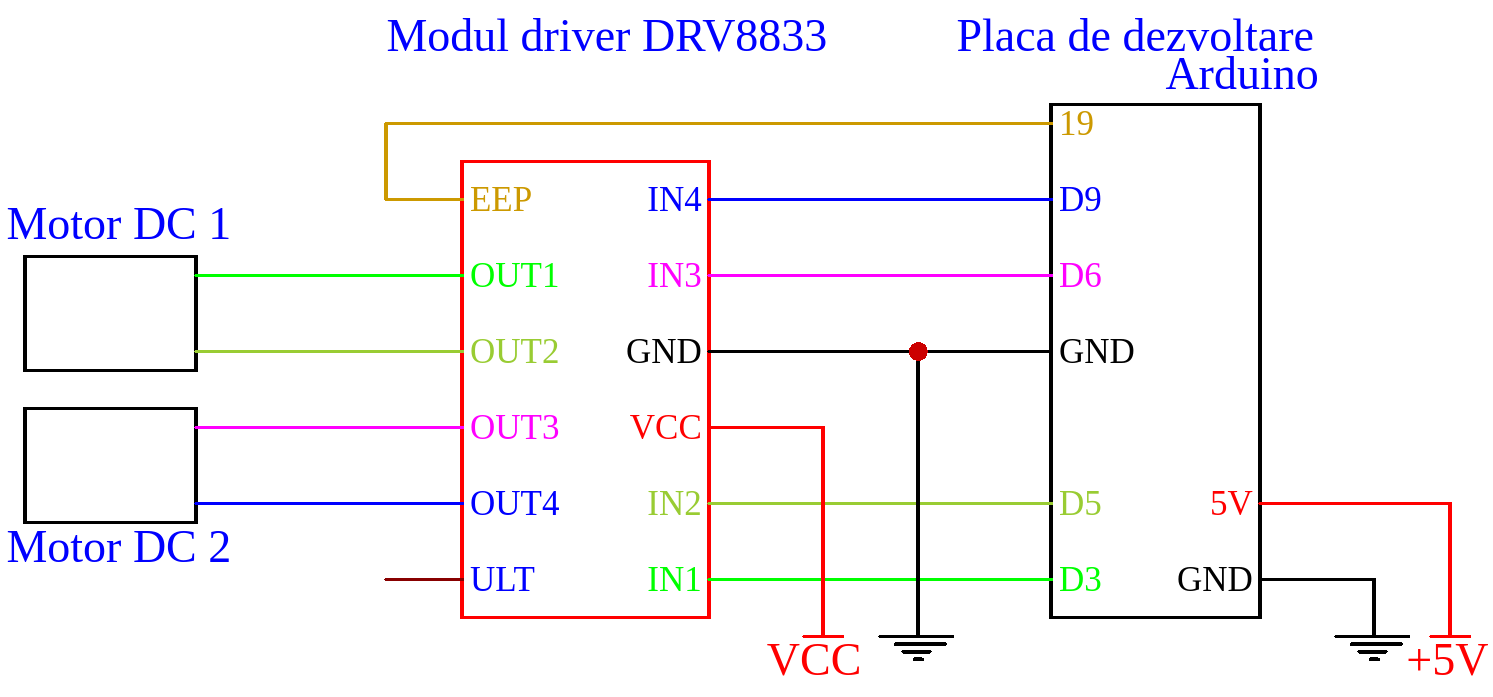

Consultați schema atașată mai jos pentru a realiza conexiunile hardware:

3. Încărcați un exemplu de cod pe placa de dezvoltare.

După ce ați realizat conexiunile hardware, trebuie să încărcați un exemplu de cod pe placa de dezvoltare Arduino. Un astfel de cod se regăsește în secțiunea Descărcări din josul paginii.
