Releu cu Senzor de Lumină

Caracteristici tehnice:

• Tensiune maximă controlată: 220 V AC / 30 V DC;
• Curent maxim partea de putere: 10 A;
• Tensiune de alimentare partea de logică: 12 V DC;
• Regulator 7805 pentru circuit de control de 5 V DC:
• Fotorezistență pentru cuplare automată la întuneric;
• Prag de întuneric reglabil din potențiometru și comparator LM393;
• Fotorezistență cu cablu cu o lungime de 50 cm.

Dimensiuni: 50 x 26 mm.

Acest produs reprezintă un modul cu releu cu o putere de până la 2500 W AC sau 300 W DC, la un curent maxim de 10 A util pentru automatizările dumneavoastră de curent continuu sau chiar alternativ. Modulul poate controla atât becuri, cât și aparate electrocasnice sau orice alt dispozitiv.

Principalul avantaj al acestui modul este acela că are încorporata o fotorezistență ce poate detecta daca în prezență ei este lumină sau întuneric. Pentru a funcționa, nu aveți nevoie decât de o alimentare de 12V, curent continuu. Pragul de detectare pentru lumină sau întuneric poate fi reglat dintr-un potențiometru, astfel că releu poate să cupleze la momentul potrivit.

Cu ajutorul acestui modul puteți să vă automatizați iluminatul din curtea dumneavoastră, iar luminile se vor aprinde și stinge singure, la momentul potrivit.

Instrucțiuni de utilizare:

1. Alimentați modulul.

Alimentarea modului se face de la 12 V DC, prin intermediul celor 2 pini marcați cu VCC și GND.

ATENȚIE!!! Nu inversati polaritatea altfel riscați să distrugeți modulul.

2. Conectați consumatorul la releu.

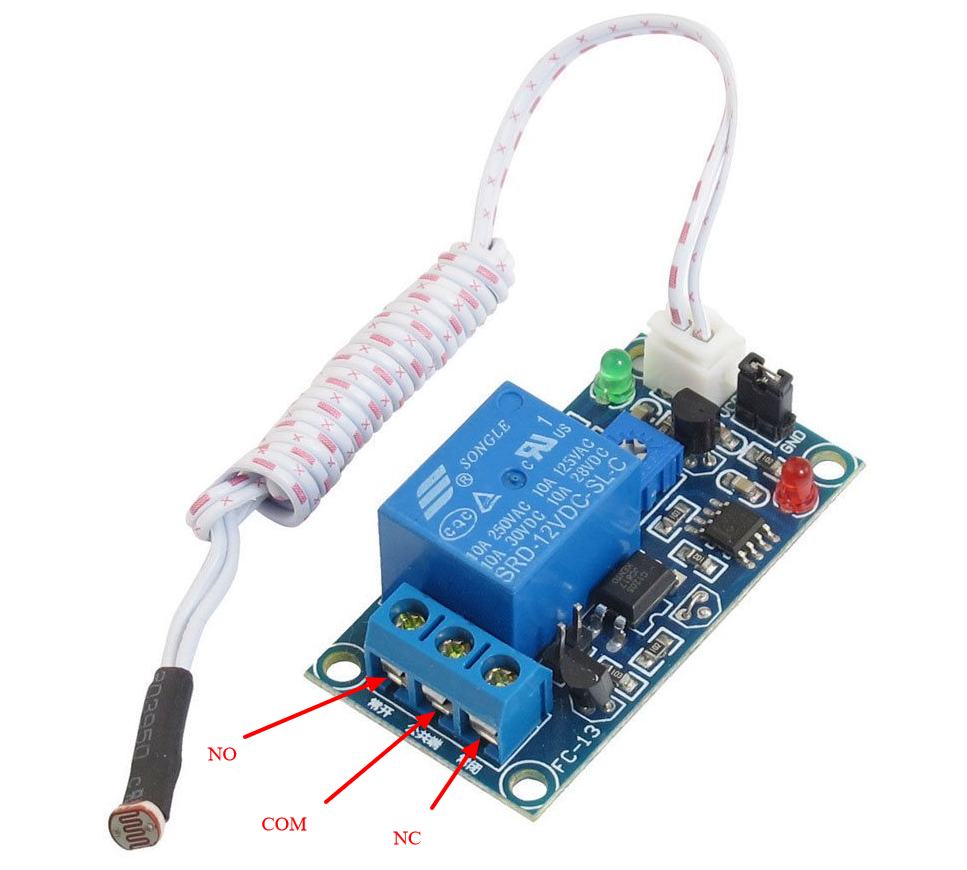

Consumatorul se conectează la terminelel cu șuruburi. Configurația terminalelor este următoarea:

Conectarea consumatorului se face astfel:

Atunci când releul nu este activat ( led-ul verde este stins ), terminalul COM este în legătură cu terminalul NC. Când releul este activat (led-ul verde este aprins), terminalul COM este în legătura cu terminalul NO.

Sensibilitatea senzorului de lumină se poate ajusta prin intermediul potențiometrului albastru montat pe PCB.
