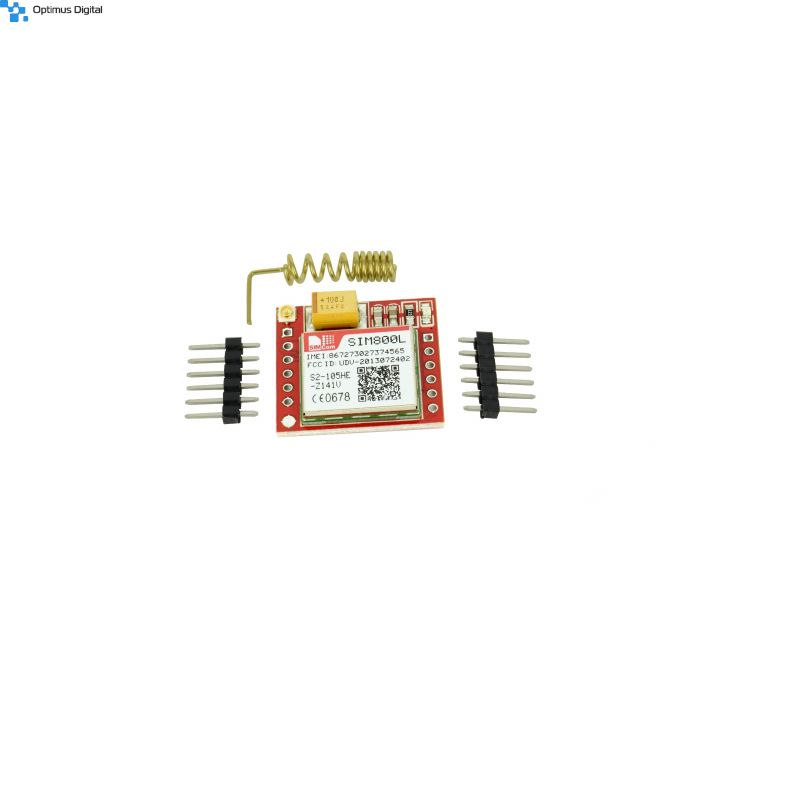

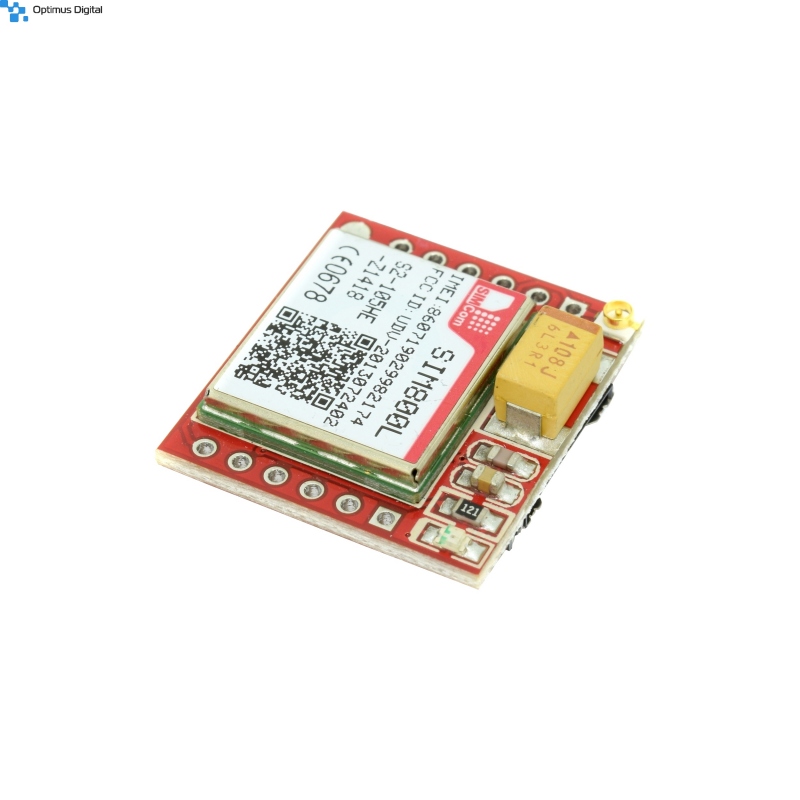

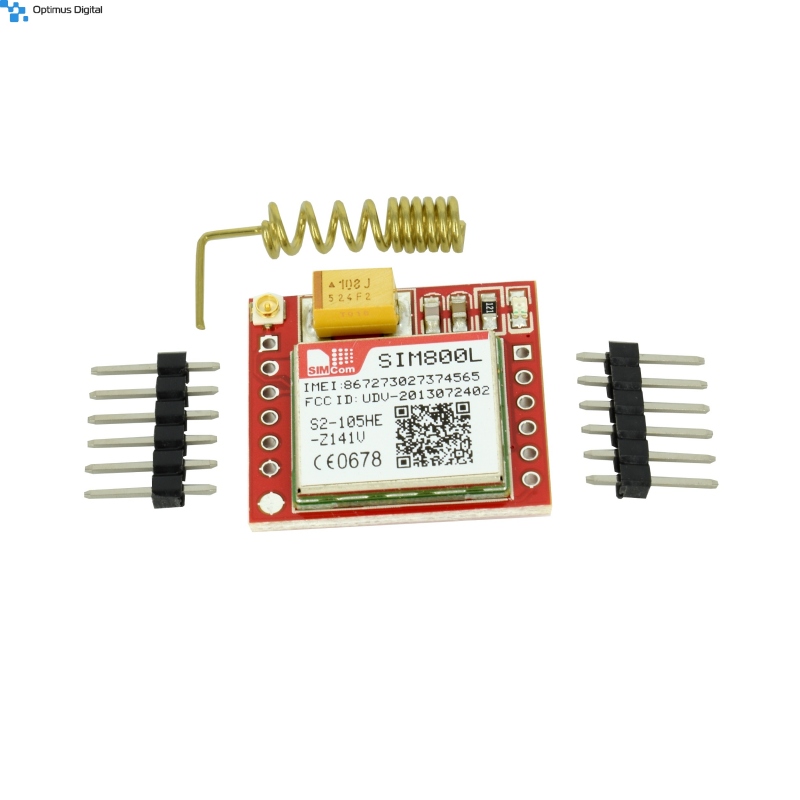

Modul GSM SIM800L

Modulul SIM800L este un modul GSM versatil de dimensiuni reduse care suporta conexiune de voce, de date si SMS.

Specificatii

• GSM Quad-Band 850/900/1800/1900MHz
• GPRS multi-slot clasa 12/10
• GPRS mobile station clasa B
• GSM 2/2+
  • Clasa 4 (2 W la 850/900MHz)
  • Clasa 1 (1 W la 1800/1900MHz)
• FM: frecventa intre 76 si 109 MHz reglabila cu pas de 50 KHz
• Suporta setul de comenzi AT (3GPP TS 27.007, 27.005 si AT augmentat de SIMCOM)
• Interfata seriala
• Tensiune de alimentare: 3.4 - 4.4 V
• Functioneaza intre -40 si  +85 °C
• GPRS clasa 12, maxim 85.6 kbps
• Suporta PBCCH
• Suporta scheme de codare CS 1, 2, 3, 4
• Stiva PPP
• CSD pana la 14.4 kbps
• Suporta USSD
• Suporta SMS
• Suporta modul text si modul PDU
• Suporta protocolul 0710 MUX
• Suport integrat pentru TCP / UDP
• Supor pentru FTP / HTTP
• MMS
• E-mail
• Detectie DTMF
• Tricodec
  • Half Rate (HR)
  • Full Rate (FR)
  • Enhanced Full Rate (EFR)
• AMR
• Half Rate (HR)
• Full Rate (FR)
• Suporta algoritmi pentru eliminarea ecoului
• Interfata cartela SIM 3 V / 1.8 V

Utilizare împreună cu Arduino

Modulul GSM cu cipul SIM00L este foarte popular în cadrul comunității Arduino. Acesta oferă servicii GSM (Global System for Mobile Communications) și GPRS (General Packet Radio Service) precum: SMS, USSD, servicii de voce și suport pentru servicii de internet TCP, UDP, HTTP si FTP.

Modulul se alimentează la o tensiune de 3.4 - 4.4 V și comunică cu plăcuța Arduino prin interfața serială. Modul de funcționare este asemănător modulul Wifi ESP-01: modulul primește o serie de comenzi prestabilite pe serială pentru accesarea funcțiilor. Modulul răspunde la setul de comenzi AT. Pentru o alimentare corectă, puteți folosi o sursă reglabilă, foarte utilă în cazul multor proiecte cu Arduino sau un mic montaj cu regulatorul LM317 – o sursă liniară cu ieșire variabilă.

Pentru a comunica cu modulul SIM800 vom folosi biblioteca SoftwareSerial.h, ce ne permite să folosim și alți pini digitali pentru comunicația serială. Pentru alte detalii, precum avantaje, exemple sau limitările acestei biblioteci, puteți accesa următorul link:
http://cartearduino.ro/v1/link42.0

Noi vom folosi pinii 8 și 7 pentru conexiunile cu pinii TX, respectiv RX ai modulului GSM. Vom prezenta un program ce trimite comenzi și afișează rezultatul acestora pe serială. Iată câteva exemple de comenzi:
• AT – Verifică funcționalitatea
• ATZ – Resetează configurații inițiale
• AT+GCAP – Cere lista tuturor capabilităților
• AT+GMI – Cere ID producător
• AT+GMM –Cere ID model
• ATA – Răspunde apel primit
• ATD – Efectuare apel la număr din memorie
• AT+CFUN – Setează funcționalități
• AT+CFUN? – Afișează setări curente AT+CFUN

Setul de comenzi suportat de SIM800 este foarte mare, acestea având posibilitatea de a primi diverși parametri și variații. Telefoanele mobile funcționează cu seturi de comenzi similare.

Resurse externe

• Utilizare module GSM cu Arduino
• Setul de comenzi AT suportate de SIM800L
