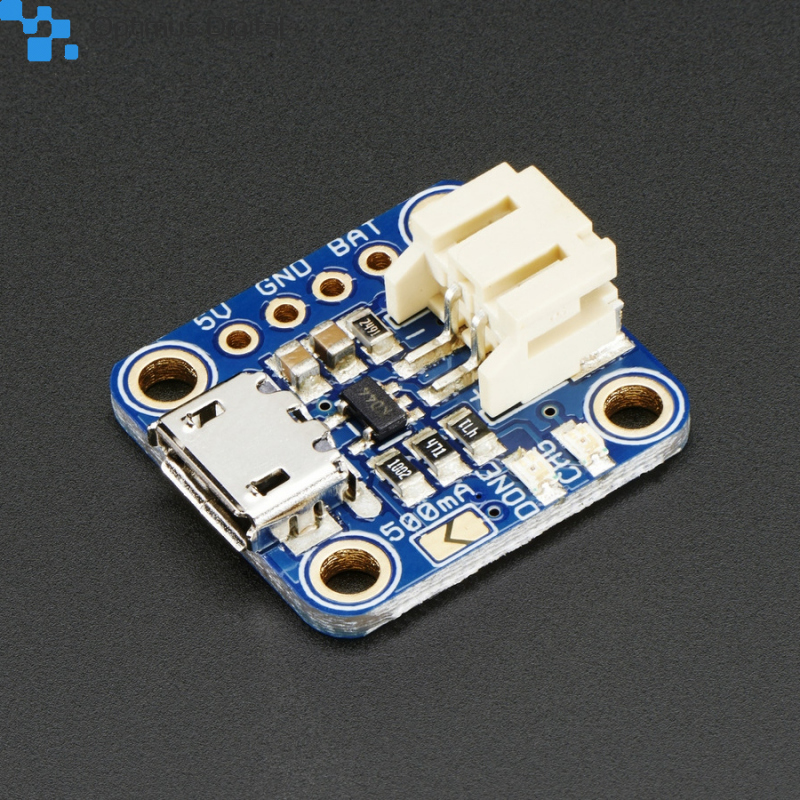

Încărcător Li-Ion/LiPo cu Mufă Micro USB Adafruit

Descriere și specificații:

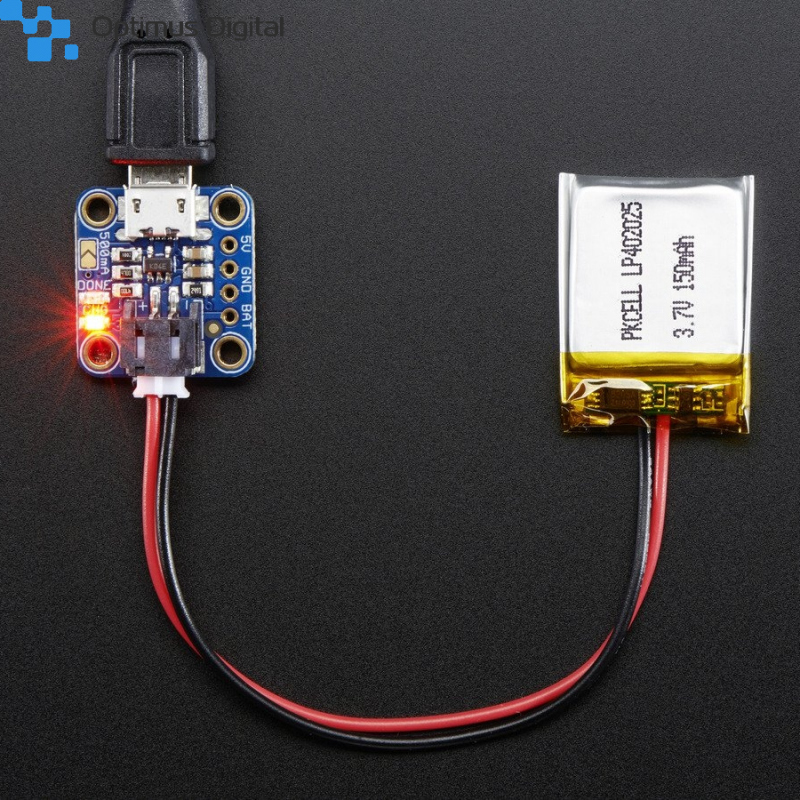

Acest încărcător este foarte mic, se conectează prin USB și are o ieșire de 3.7V sau 4.2V. Acumlatorul se conectează prin mufa JST care, la rândul ei se conectează la încărcător prin două fire, foarte ușor. Are două LED-uri, unul roșu ce va sta aprins în timpul încărcării și unul verde ce se aprinde când acumulatorul este complet încărcat.

Încărcarea se face în 3 pași. Stadiul de pre-condiționare, încărcarea rapidă și încărcarea cu o tensiune constantă pentru a menține nivelul la maxim. Curentul de încărcare este de 100mA, presetat dar se poate lipi și un jumper pentru a încărca la un curent de 500mA.

Atenție! Este destinat utilizării numai cu acumulatori LiPo și Li-Ion.

• Asamblat, include cablu JST;
• Intrare de 5V prin conector USB tip PCB;
• Pentru încărcarea Li-Ion/Li-Po de 3.7/4.2V (Nu pentru vechile versiuni de 3.6/4.1V);
• Dimensiuni: 21mm x 19mm x 2mm;
• Masă: 2g.

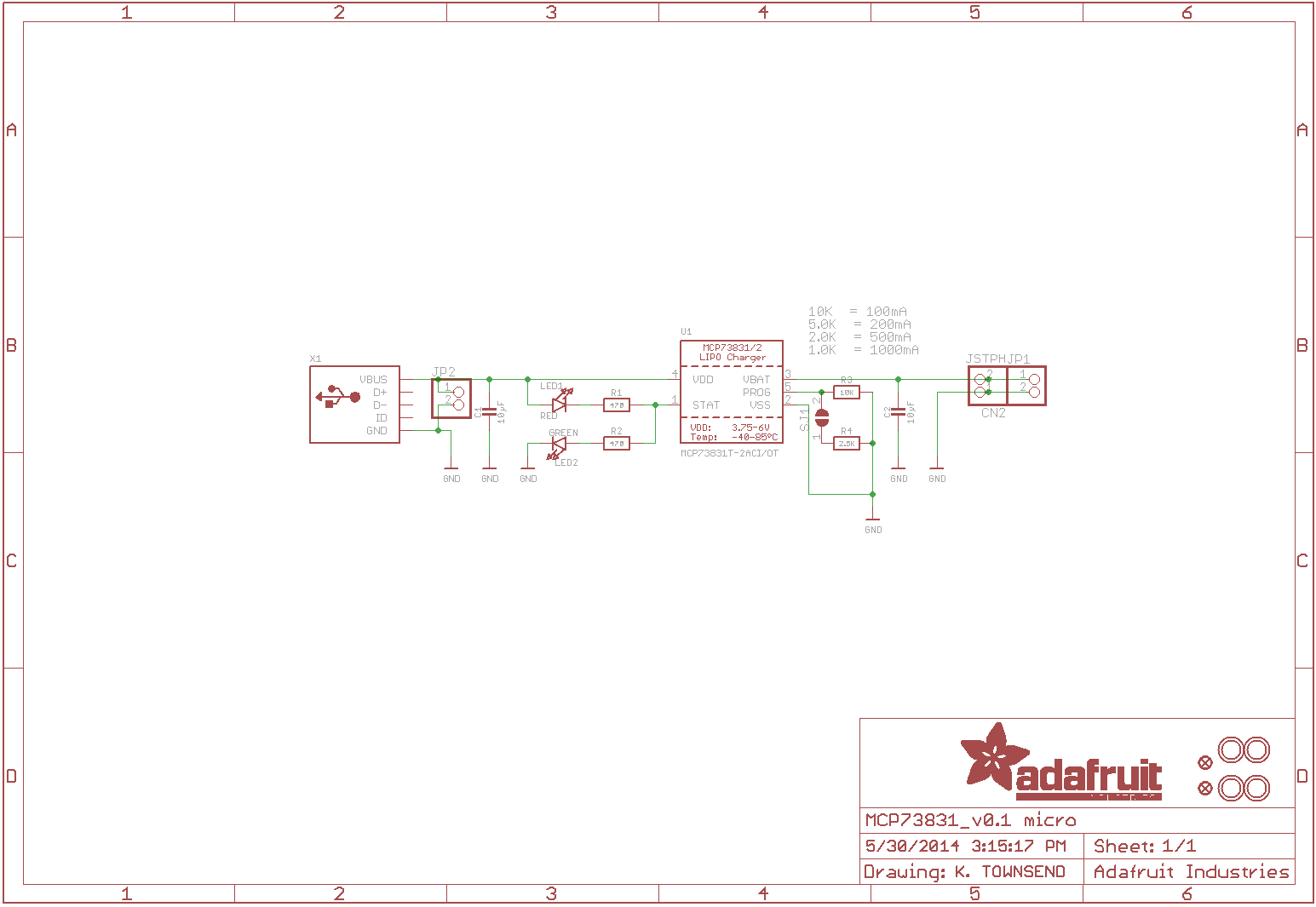

Tutorial, datasheet, schema, fișiere Eagle și bibliotecă Fritzing disponibile în secțiunea Descărcări de mai jos.
