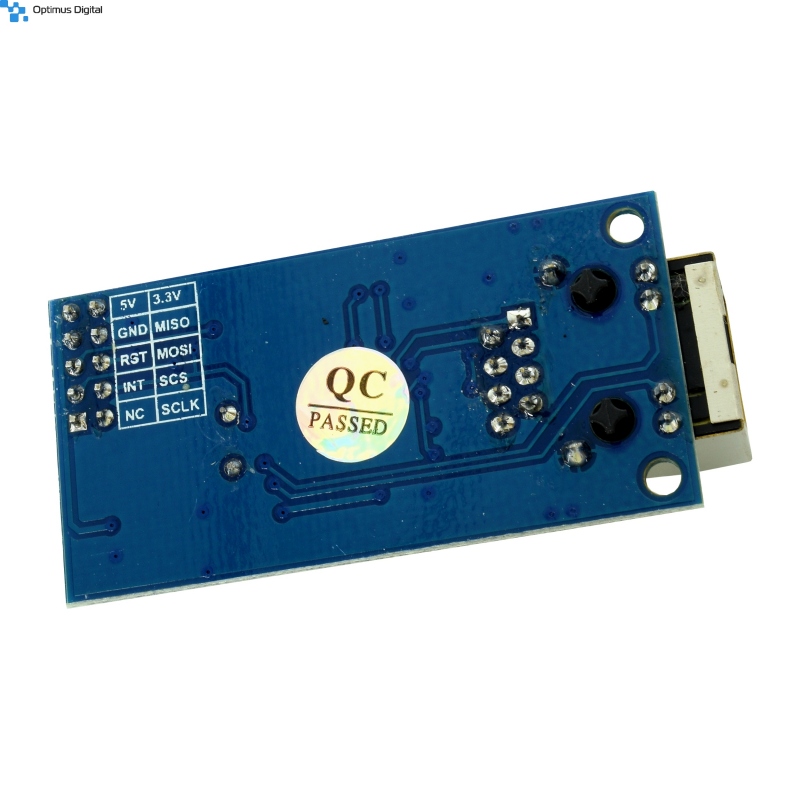

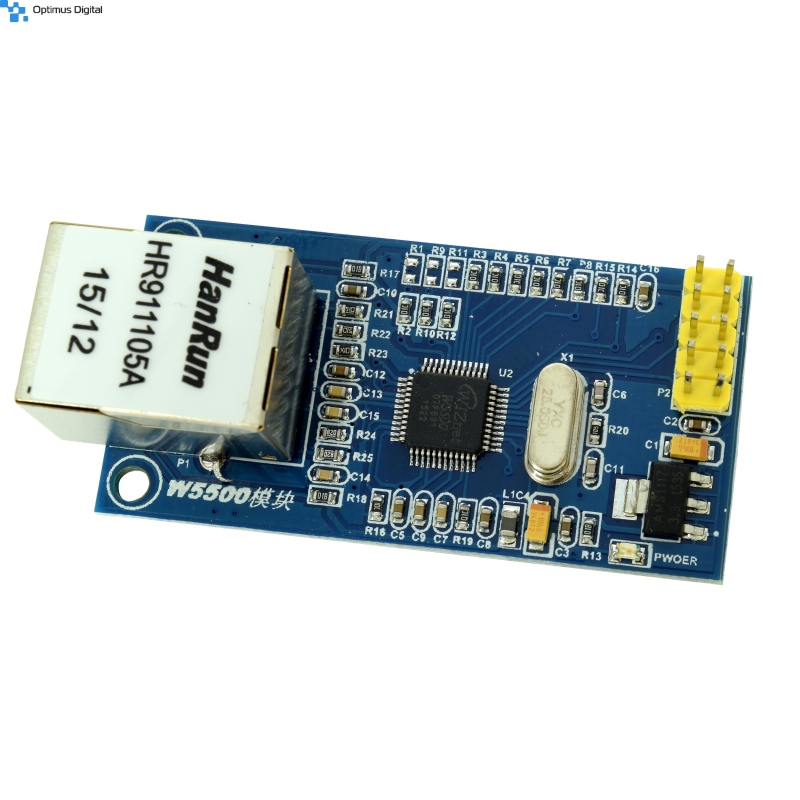

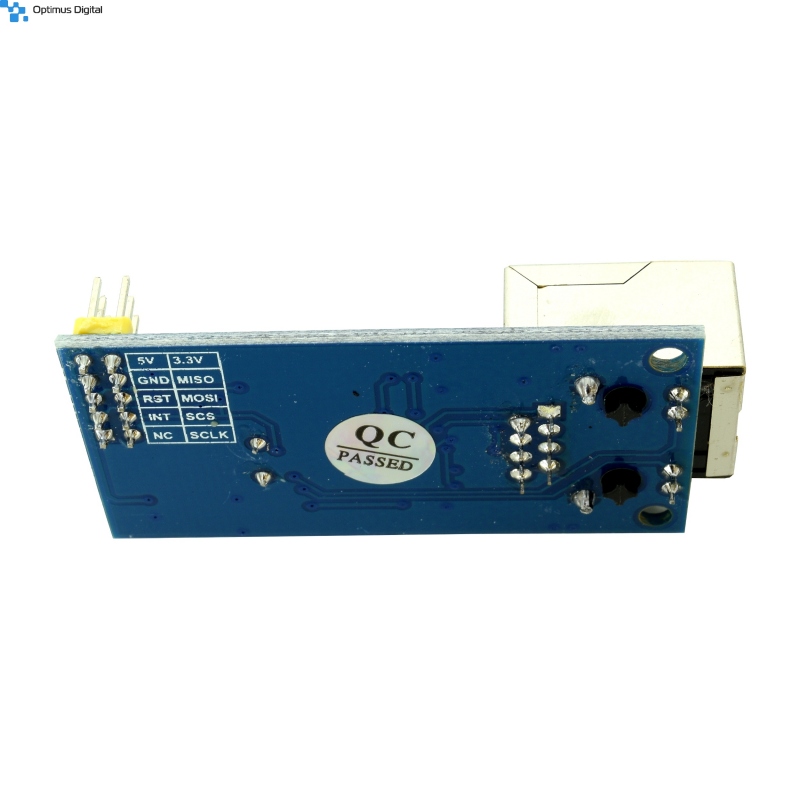

Modul Ethernet W5500

Referință 0104110000010834

Condiție: Produs nou

Acest modul este ideal pentru adăugarea conectivității ethernet în proiectele dumneavoastră. Protocolul de stivă TCP/IP este inclus.

More details

Acest produs nu mai este in stoc

Anunta-ma cand este disponibil

Scrie o recenzie

Elimina acest produs din lista mea de favorite.

Adauga acest produs la lista mea de favorite.

Imprimă

Informații

Caracteristici tehnice:

Interfată SPI de viteză mare: 80MHz
Suportă 8 socket-uri independente simultan;
Protocol stivă TCP/IP: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE;
Funcție Wake on LAN - UDP;
Memorie 32kB pentru buffer Tx/Rx;
Mod consum redus, cache RX/TX 32K integrat;
Tensiune alimentare: 3.3 V sau 5 V;
Suportă STM32 și 51CM - client, server, trei moduri pentru rutine UDP;
Interfață de comunicare: SPI.

Datasheet disponibil în secțiunea Descărcări de mai jos.

Instrucțiuni de utilizare:

1. Realizați conexiunile hardware necesare.

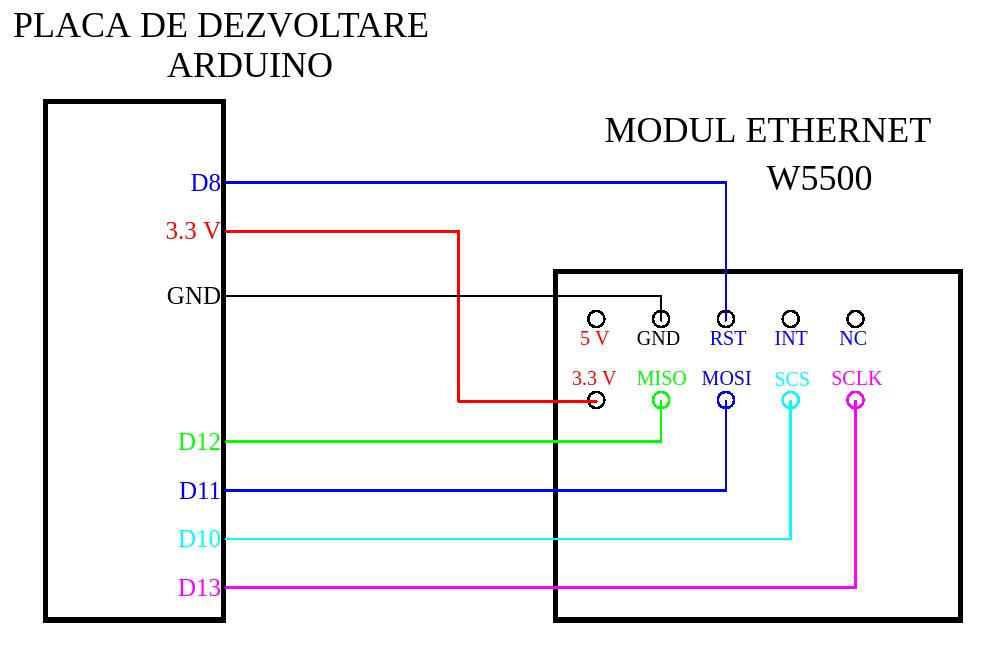

Modulul suportă o tensiune de alimentare de 3.3 V sau 5 V DC. Interfața de comunicare este SPI. Schema de conectare este atașată mai jos:

2. Instalați biblioteca Ethernet2.

Pentru a utiliza acest modul trebuie să instalați o bibliotecă dedicată acestui modul. Aceasta se numește Ethernet2 și se regăsește în Library Manager. Urmăriți acest tutorial pentru mai multe detalii despre cum să instalați o bibliotecă în mediul de dezvoltare Arduino IDE.

Pentru a testa acest modul, puteți să încărcați un exemplu inclus în biblioteca Ethernet2.
