Pereche Emitator si Receptor RF 433 MHz

Caracteristici receptor:

• Tensiune alimentare: 5V;
• Curent: 4mA;
• Frecvență recepționată: 433.92MHz;
• Sensivitate: -105dB.

Pentru receptor, se poate monta o antenă externă de 32cm.

Dimensiuni: 30mm x 14mm x 7mm.

Caracteristici emițător:

• Tensiune alimentare: 3.5V - 12V;
• Putere: 10mW;
• Distanță de transmisie: 20m - 200m, în funcție de tensiunea de alimentare;
• Transfer: 4kB/s;
• Antenă de 25cm.

Dimensiuni: 19mm x 19mm.

Modulul format din receptor și emițător RF poate fi utilizat împreună cu plăci de dezvoltare Arduino sau alte tipuri de microcontrollere pentru transmisia datelor la distanță.

Este util în proiectele inovative ale dumneavoastră în care doriți să transmiteți diferite date dintr-o camera în alta sau chiar la distanțe mai mari.

Instrucțiuni de utilizare:

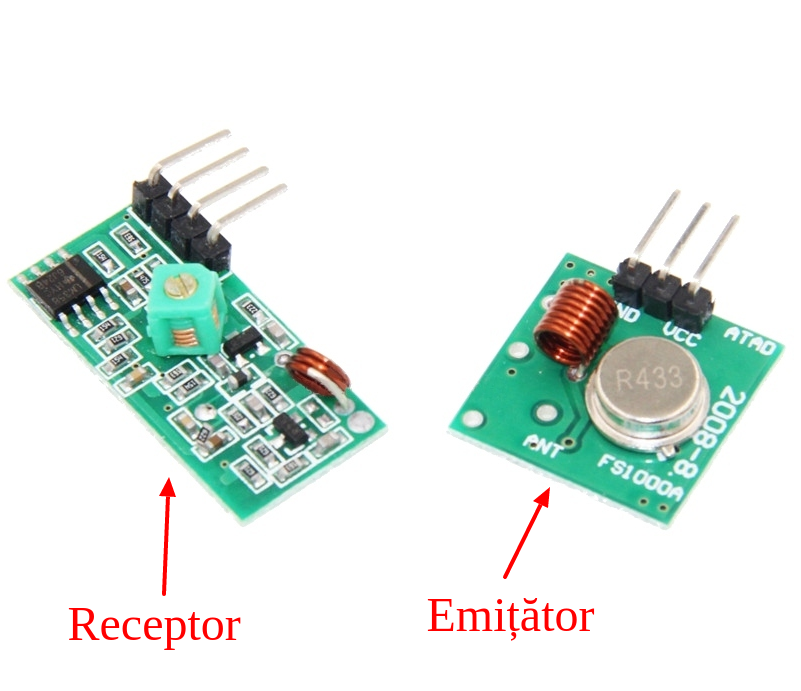

Consultați imaginea atașată mai jos pentru a identifica receptorul și emițătorul.

1. Realizați conexiunile hardware.

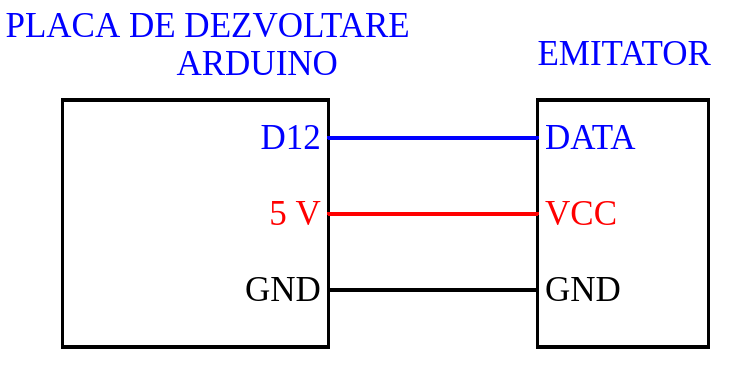

• Emițător:

Modulul emițător are 3 pini (marcați pe PCB cu GND, VCC și DATA) și se conectează astfel:

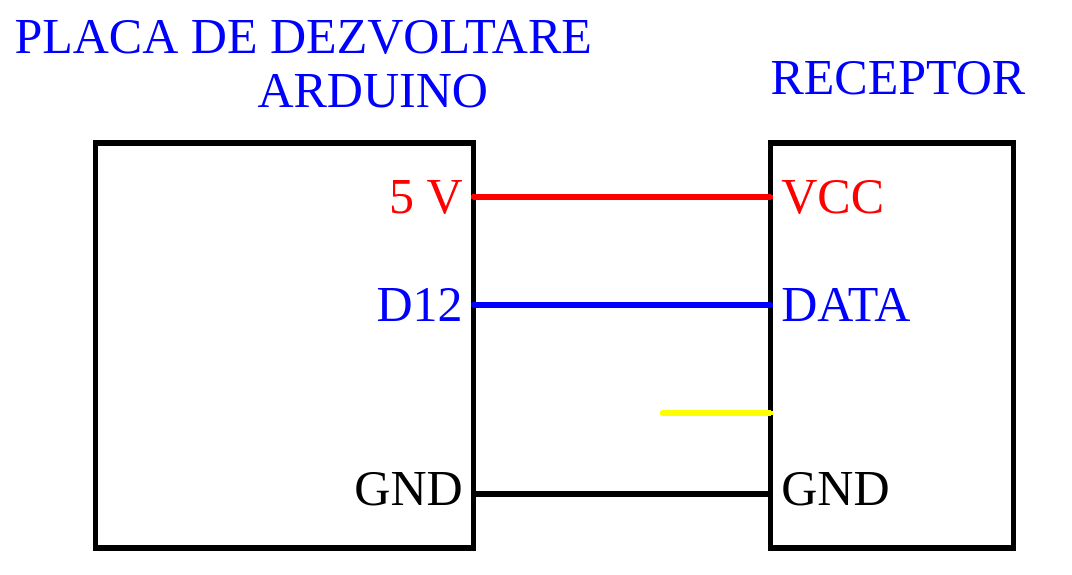

• Receptor

Modulul receptor are 4 pini. Extremele sunt pinii de alimentare (marcați sugestiv cu GND și VCC), iar în mijloc se află doi pini care au același rol, de primire a datelor. Aceștia sunt interconectați, astfel nu are importanță pe care îl utilizați pentru că au același scop.

2. Încărcați codul pe placa de dezvoltare.

Pentru a utiliza aceste 2 module, trebuie să instalați biblioteca VirtualWire. Aceasta este disponibilă în Manage Libraries. Consultați link-ul atașat mai jos pentru mai multe despre cum să instalați biblioteca.

https://www.optimusdigital.ro/ro/content/10-tutorial-instalare-biblioteca

Codurile pentru modul sunt disponibile în secțiunea de Download al paginii.
