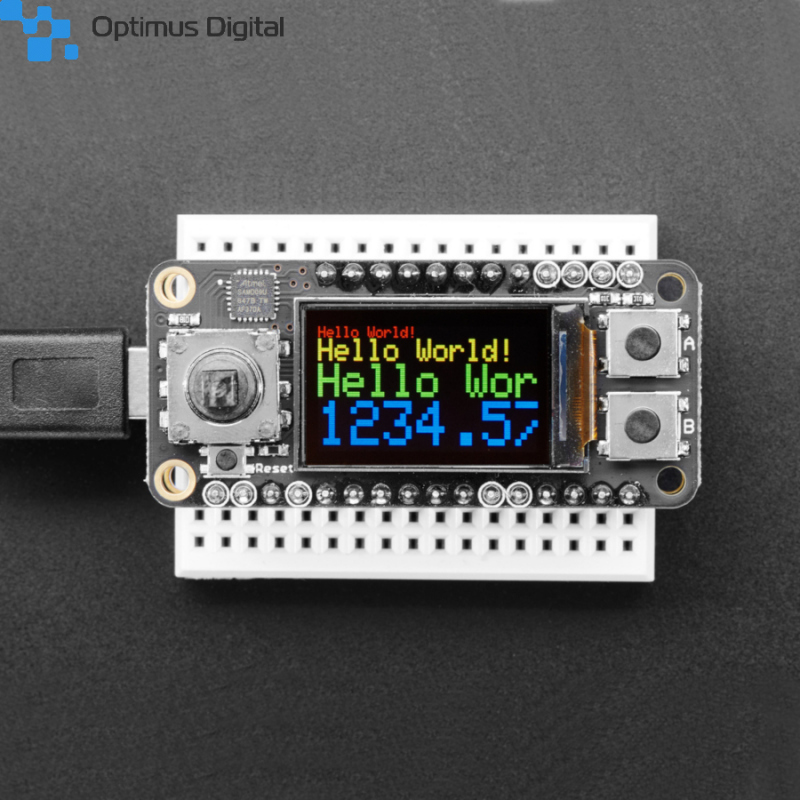

Mini TFT Display Adafruit cu Joystick FeatherWing

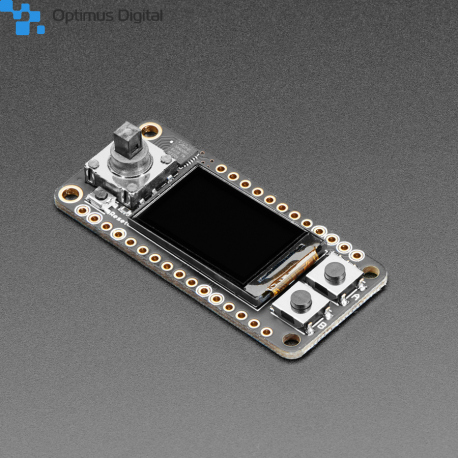

Are atat de multe optiuni, incat nu am putut potrivi mai multe părți pe PCB! Există un afișaj color TFT de 0,96 "160x80, cu o capacitate de culoare de 16 biți, iar pentru a putea realiza o interfață utilă, am adăugat un comutator de navigare cu 5 căi și două butoane. Joystick-ul poate merge spre stânga, dreapta, în sus, în jos și 'in' pentru selectare. Două butoane din lateral pot schimba modurile sau orice doriți.

Datorita seesaw, joystickul si cele trei butoane sunt controlate folosind i2c, astfel nu aveti nevoie de alti pini GPIO, acest display va functiona si pe placi de dezvoltare cu putini pini, de exemplu ESP8266. Pentru conectare aveti nevoie de pinii standard SPI, i2c si 2 pini GPIO pentru controlul TFT. Chiar si pinul de reset si lumina de fundal sunt controlate de seesaw prin i2c.

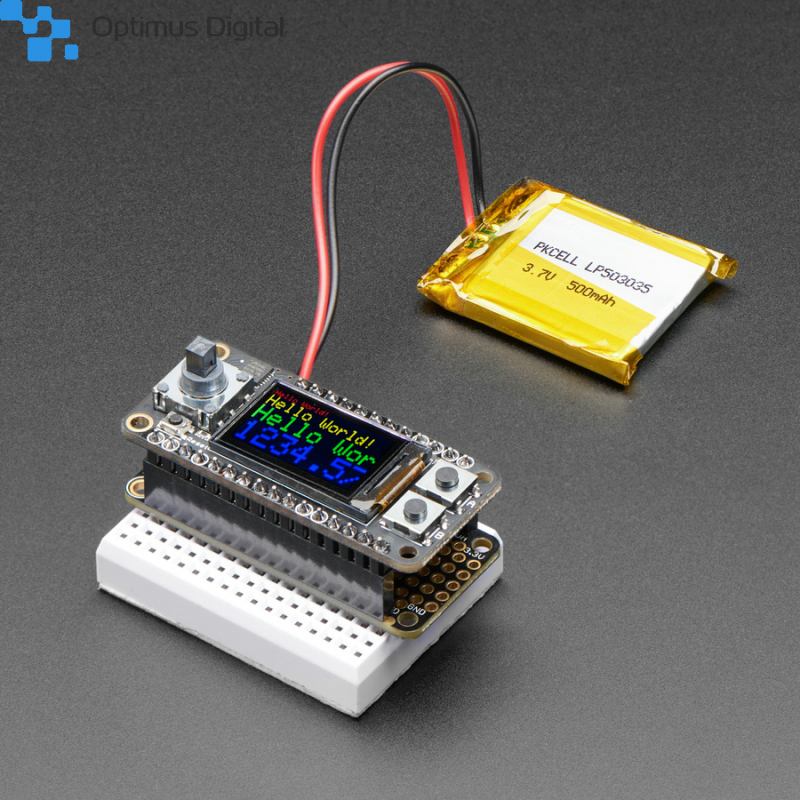

Această placuta de afișare este o modalitate excelentă de a adăuga un afișaj mic, colorat și luminos fiecărui proiect Feather și funcționează cu toate Featherele noastre. Deoarece afișajul utilizează SPI cu 4 fire pentru a comunica și are propriul tampon de cadre adresabil pixelilor, acesta poate fi utilizat cu orice tip de microcontroler. Chiar și una foarte mică, cu memorie scăzută și puțini pini disponibili.
