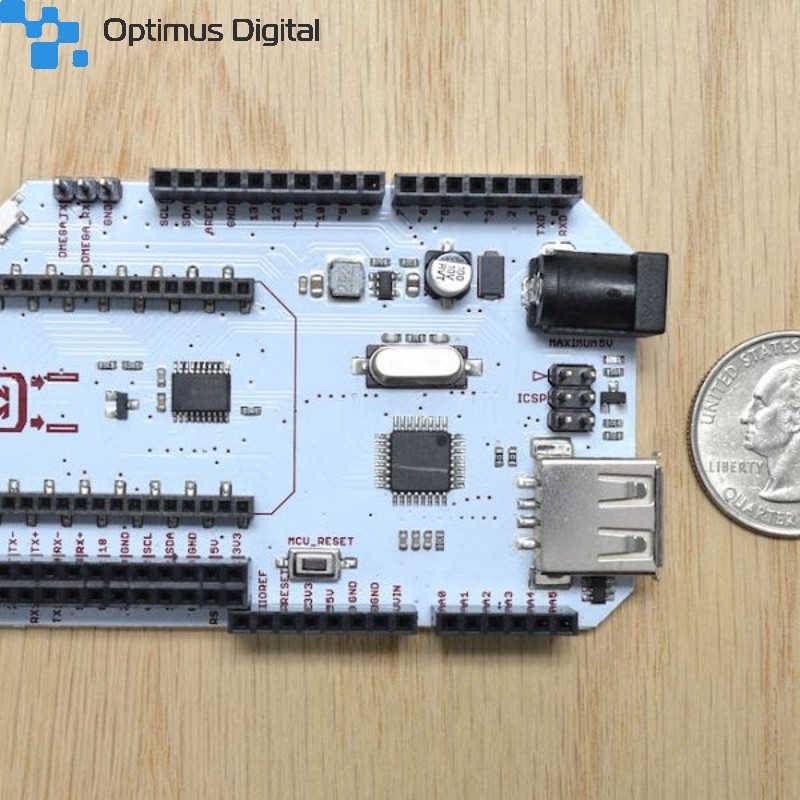

Placă de Expansiune Compatibilă cu Arduino pentru Onion Omega Mărește
Precedent Următorul

Imaginile sunt utilizate exclusiv cu titlu de prezentare. Fotografiile nu creează obligații contractuale.

Placă de Expansiune Compatibilă cu Arduino pentru Onion Omega

636276892232

Produs nou

Placă de expansiune pentru Onion Omega2 compatibilă cu Arduino Uno utilă pentru proiectele dumneavoastră concepute pentru a funcționa cu Arduino. Cu ajutorul Onion Omega2, acestea vor putea fi controlate cu ușurință de la distanță sau direct din linia de comandă prin Linux.

More details

Acest produs nu mai este in stoc

$21.60
cu toate taxele incluse

Valabil în limita stocului disponibil

Prețul include costurile colectării, tratării și eliminării DEEE și DBAT

Adauga la lista dorintelor

Informații

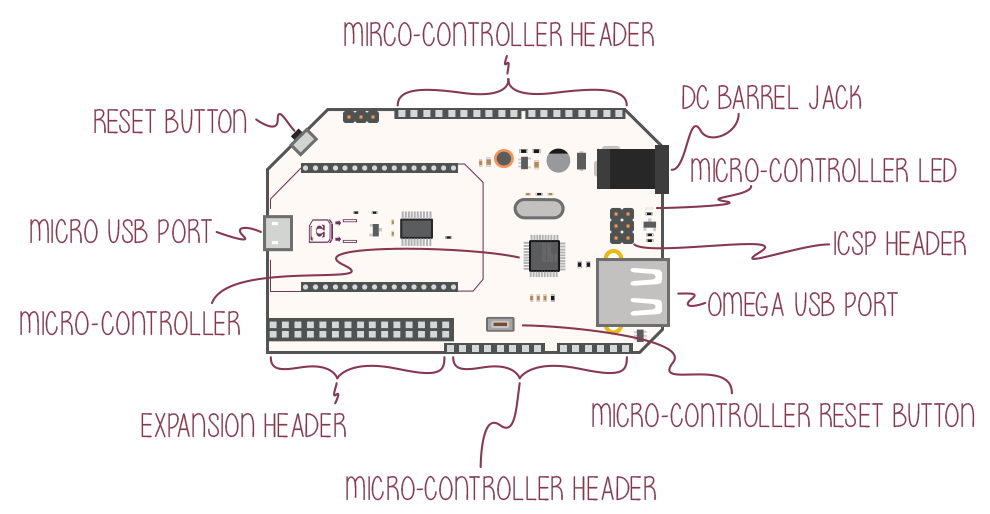

După cum puteți observa și in imaginea de mai sus, produsul reprezintă o placă de expansiune compatibilă cu Arduino Uno. Cu alte cuvinte, ea îmbină capabilitățile de control hardware și de expansiune ale Arduino cu capacitățile de conectare și de procesare ale plăcuței Onion Omega2.

Principalele componente:

  • MICRO-CONTROLLER HEADER reprezintă pinii de ieșire ai Arduino Uno, cu compatibilitate 1:1, astfel putând folosi majoritatea shield-urilor Arduino;
  • EXPANSION HEADER reprezintă un header cu toți pinii găsiți pe Onion Omega2 pentru accesibilitate mai ușoară;
  • Butoane de reset pentru Omega2/Arduino;
  • Conexiuni USB pentru date/alimentare;
  • DC Barrel Jack pentru alimentare (alimentare la 5V);
  • Header ICSP pentru programare microcontroller Arduino ATmega328p cu programator extern.

Această placă de expansiune vă oferă posibilitatea de a programa microcontroller-ul ATmega328P cu ajutorul Omega2. Cele două controllere pot comunica între ele prin interfață serială și astfel să își transmită comenzi sau diferite date, iar cu ajutorul interfeței SPI se poate chiar ca Omega2 să programeze Arduino. Acest lucru este posibil cu ajutorul unei conexiuni SSH, acest lucru fiind detaliat aici.

Conexiuni între Omega și ATmega328P:

  • UART1 <-> Pini serială ATmega328P;
  • I2C <-> I2C;
  • GPIO15 <-> SPI SCK;
  • GPIO16 <-> SPI MOSI;
  • GPIO17 <-> SPI MISO;
  • GPIO19 <-> Reset;

Header-ul de ieșire pentru Omega2 poate fi observat în imaginea următoare:
