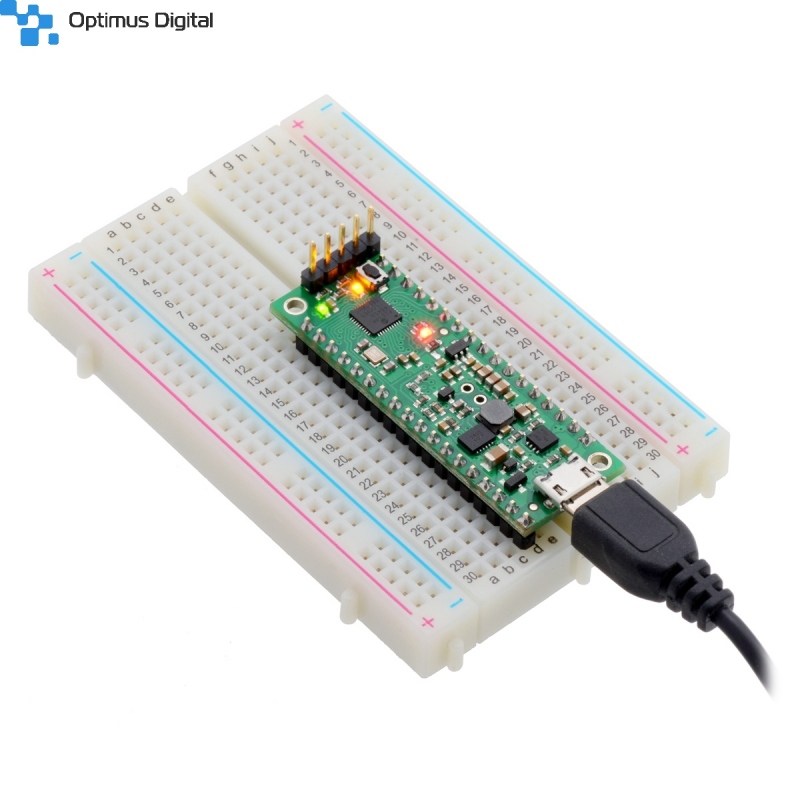

Placă de dezvoltare P-Star 45K50 Mini SV

Descriere și specificații:

P-Star 45K50 Mini SV este o placă de dezvoltare pentru uz general bazată pe microcontroller-ul PIC18F45K50. Este compactă, cu dimensiuni de umai 2 x 0.7 inch, are 30 pini GPIO, interfață micro USB, oscilator de 16 MHz și un regulator de tensiune ce îi permite să fie alimentată cu tensiuni între 5 și 36V. Nivelul logic de tensiune este 5V. Se programează ușor, având bootloader-ul USB instalat.

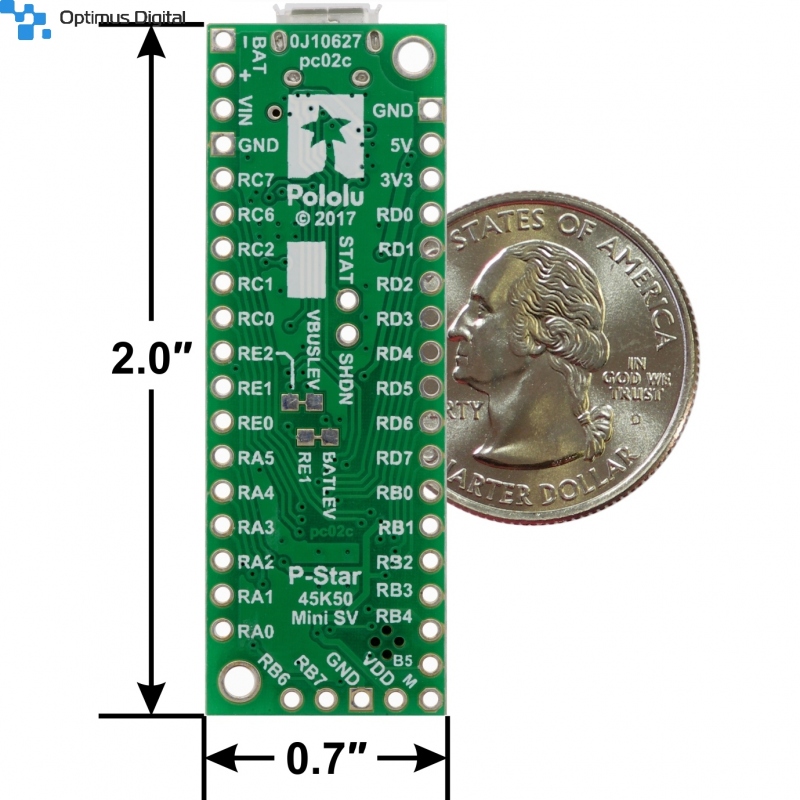

• Dimensiuni: 2 x 0.7 inch;
• Microcontroller PIC18F45K50:
  • Memorie Flash de 32kB (8kB utilizați de bootloader);
  • Memorie RAM 2kB;
  • Memorie EEPROM de 256 octeți;
  • Interfață USB Full-Speed (12Mbps);
• Frecvență 48 MHz (până la 12 milioane instrucțiuni pe secundă);
• Oscilator 16 MHz;

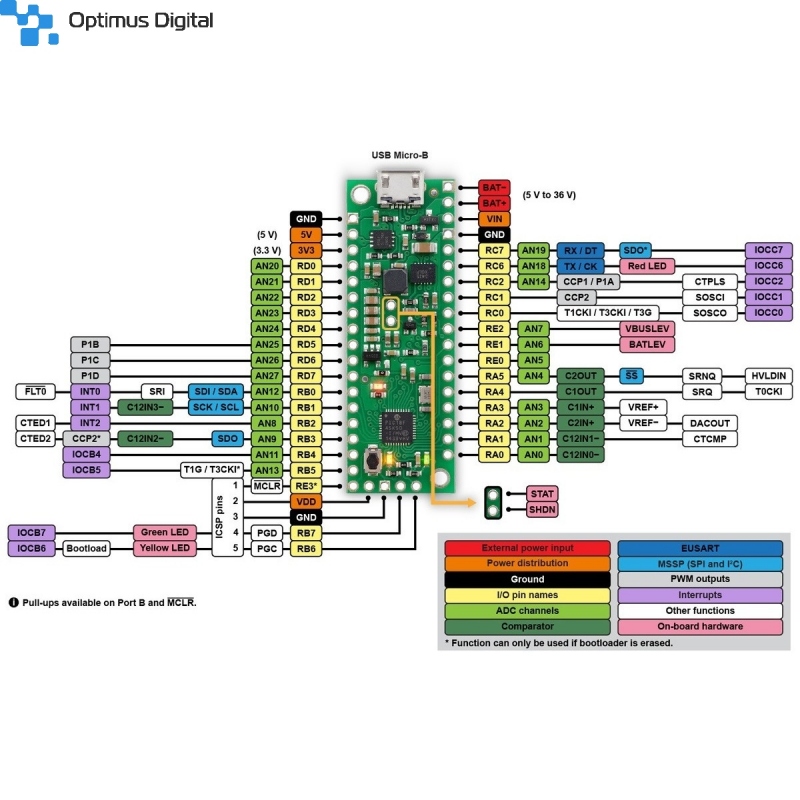

• 30 lini I/O:
  • 28 pini I/O de-a lungul plăcuței;
  • 2 pini I/O în partea centrală;
  • 25 intrări analogice;
  • 2 ieșiri PWM;
  • Ieșire convertor DAC pe 5 biți;
• 3 LED-uri controlabile de utilizator;
• Buton Reset;
• Conector micro-USB B;
• Alimentare prin micro-USB sau cu tensiuni 5-36V;
• Nivel logic de tensiune: 5V;
• Regulator auxiliar liniar de 3.3V;
• Protecție la inversarea polarizării pentru alimentarea externă;
• Bootloader USB instalat (compatibil cu Windows, Linux și Mac OS X);
• Compatibil cu compilatoarele Microchip standard.

Ghid disponibil în secțiunea Descărcări de mai jos.

Pagină cu resurse furnizată de producător.
