P3416
Produs nou

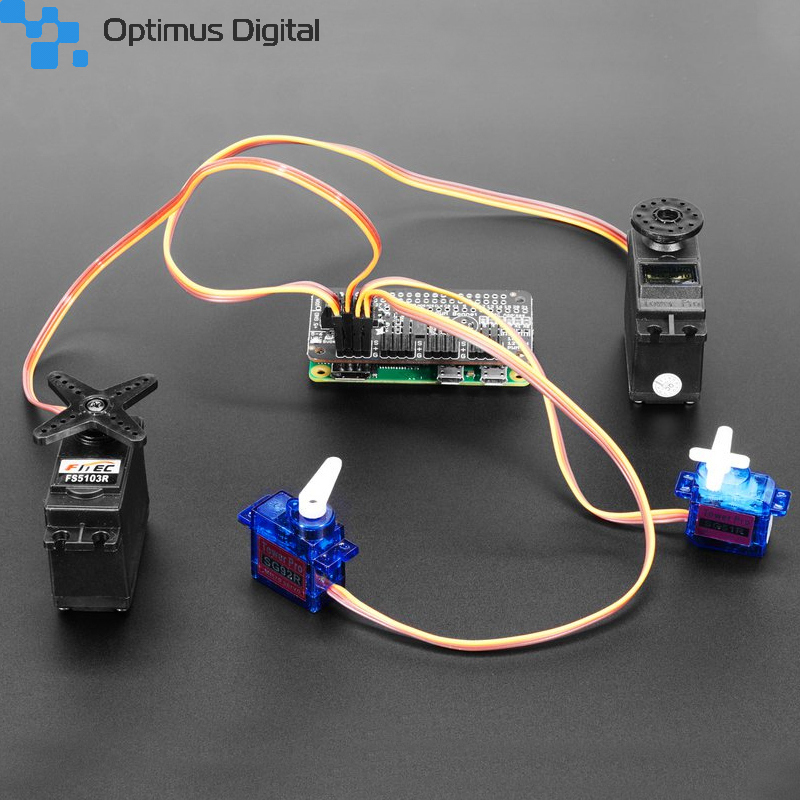

Acest shield este ideal pentru a controla motoare servo cu Raspberry Pi. Poate controla până la 16 motoare și are PWM cu frecvențe de până la 1.6kHz, pe 12 biți.
0 bucata in stoc bucati in stoc
Acest produs nu mai este in stoc
Ultimele bucăți în stoc
Dată reaprovizionare:
Deși Raspberry Pi este un calculator puternic, nu excelează la controlul servo motoarelor, acestea având nevoie de numeroși parametrii pentru a funcționa corect.

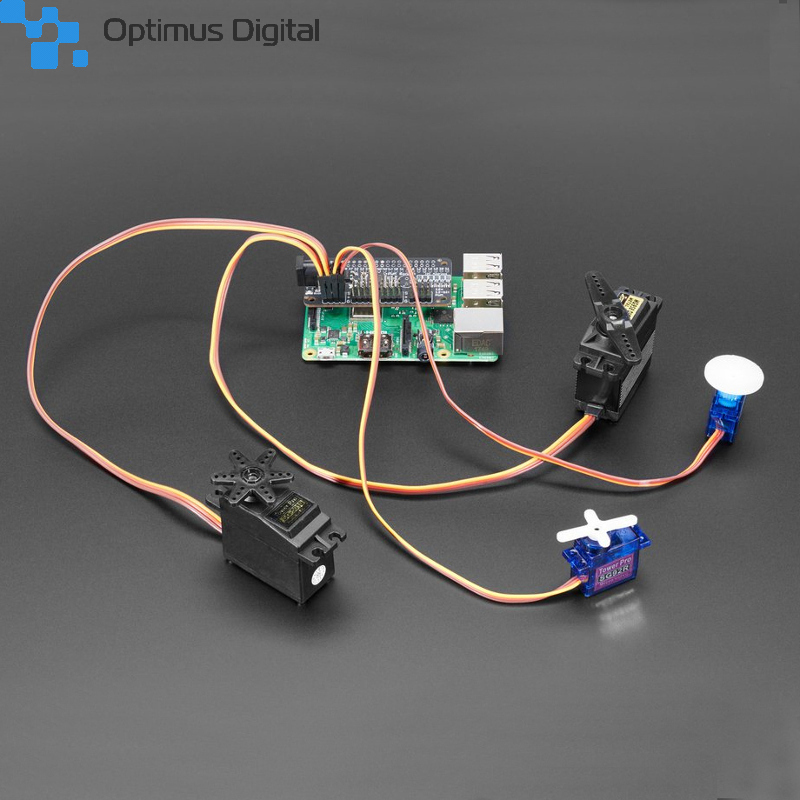

Acest sheild rezolvă această problemă într-un mod simplu. El poate controla până la 16 motoare, are PWM pe 12 biți cu frecvență de 1.6kHz. Se poate atașa direct la Pi Zero, dar cu ajutorul unui conector 2x20 se poate folosi cu orice model Raspberry Pi (A +, B +, Pi 2 sau Pi 3).
Acest shield nu se va potrivi pe un Raspberry Pi originali cu 2x13 pini.

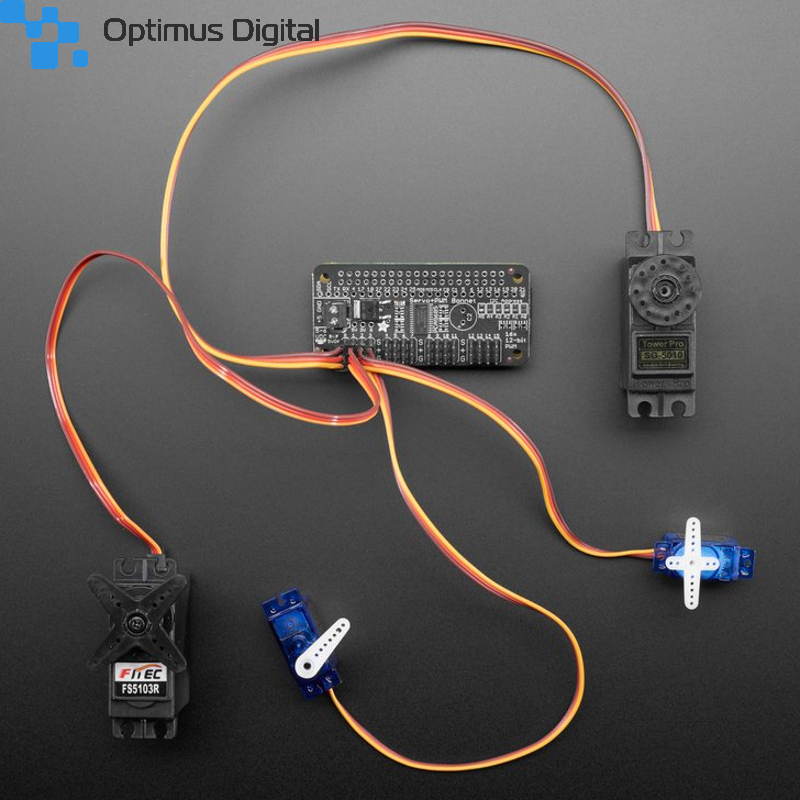

Poate controla 16 servoare sau ieșiri PWM prin I2C cu numai 2 pini. Controlerul PWM controlează cele 16 canale simultan, fără alte date suplimentare de la Raspberry Pi.
Mai mult decât atât, puteți suprapune până la 62 de module pentru a controla până la 992 servo-toate cu aceeași 2 pini!
Funcționează cu orice servo care poate fi alimentat de 5V și primește semnale de nivel logic de 3.3V. Există un jumper pe care îl puteți ajusta dacă doriți să modificați nivelul logic de ieșire la 5V.
Există și o bibliotecă Python pe care o puteți folosi pentru ca robotul dumnevoastră să se trezească la viață. Este soluția perfectă pentru orice proiect care necesită o mulțime de servomotoare sau ieșiri PWM.
Consultați tutorialul de mai jos pentru mai multe informații, inclusiv diagrame, scheme, instrucțiuni de instalare și multe altele.

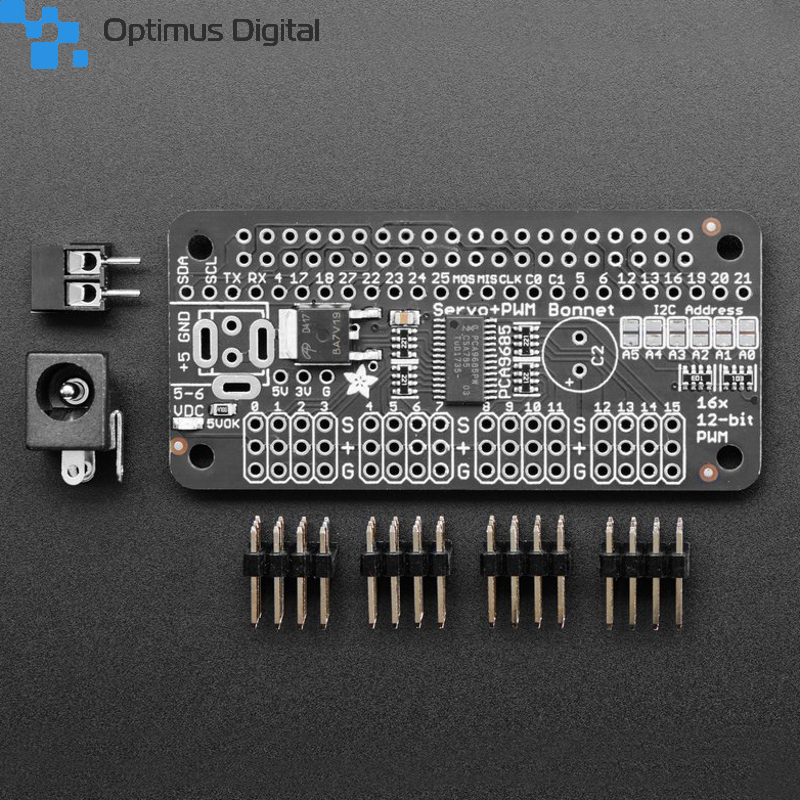

Fiecare comandă este livrată cu un shield, un bloc terminal cu 2 pini, o mufă de 2.1 mm DC și patru headeri de 3x4.
Dacă doriți să folosiți mai multe module cu același Raspberry Pi, puteți de asemenea să atașați un header 2x20 și un set de headeri 3x4 cu unghi drept.
Atenție: Acest kit nu vine cu Raspberry Pi, servo sau cu o sursă de alimentare de 5V necesară.

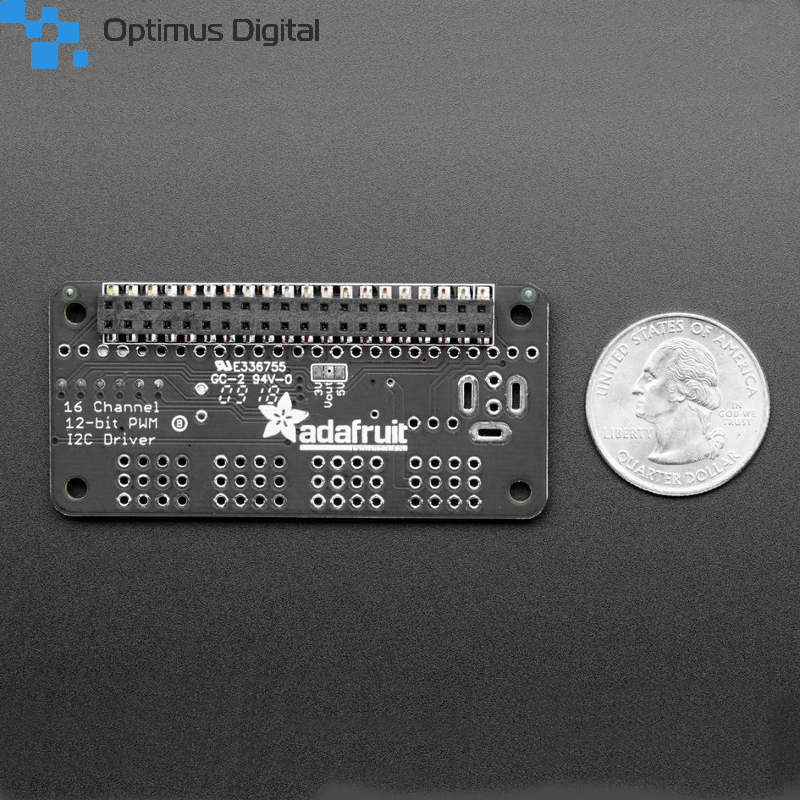

Dimensiuni: 65mm x 30.4mm x 8mm.
Necesită lipituri ușoare.
Tutorial, datasheet, scheme și alte fișiere utile sunt disponibile în secțiunea Descărcări de mai jos.
