Senzor de Temperatura DHT11

Caracteristici tehnice:

• Tensiune de alimentare: 3.3 V - 5 V;
• Curent: 2.5 mA (maxim);
• Gama de măsurare a umidității: 20% - 95% RH;
• Eroarea măsurării umidității: ±5% RH;
• Gama de măsurare a temperaturii: 0 ^oC - 60 °C;
• Eroarea măsurării temperaturii: ±2 ^oC;
• Nu funcționează sub 0°C.

Temperatura este măsurată de un NTC, iar umiditatea relativă este măsurată folosind un senzor capacitiv. Aceste elemente sunt pre-calibrate, iar ieșirea este oferită ca semnal digital.

Acest senzor este compatibil cu cele mai populare plăcuțe de dezvoltare, precum Arduino.

Senzorul de temperatură și umiditate DHT11 este foarte convenabil, oferind precizie bună, simplitate în utilizare și dimensiuni reduse la un preț mic.
Senzorul poate măsura umiditatea în intervalul 20% - 90%, cu o precizie de 5% și temperatura în intervalul 0 – 50 ˚C, cu o precizie de 2 ˚C. Pentru a vedea alte detalii tehnice, consultați fișa tehnică.

Instrucțiuni de utilizare:

1.Realizați conexiunile hardware necesare.

Schema de conectare este următoarea:

• Pin-ul 1 se conectează la pin-ul de 5 V sau 3.3V al plăcii de dezvoltare.
• Pin-ul 2 se conectează la un pin digital.
• Pin-ul 4 se conectează la un pin GND al plăcii de dezvoltare.

Senzorul nu are inclus un rezistor de pull-up, așa că trebuie să folosiți un rezistor 0.25W 4.7KΩ. Acest rezistor de pull-up se conectează între pin-ul de alimentare și pin-ul de date.

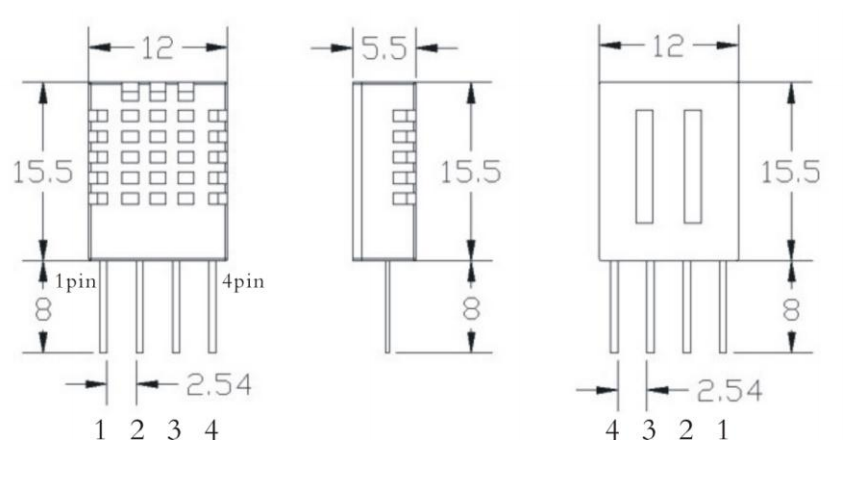

Consultați imaginea atașată mai jos pentru a identifica corect pinii de conectare.

2. Instalați o bibliotecă pentru DHT11.

Pentru a facilita utilizarea senzorului DHT11, puteți să instalați o bibliotecă special creată pentru acest produs. Un exemplu este biblioteca "SimpleDHT". Pentru a o adăuga pentru să selectați tab-ul Sketch -> Include Library -> Manage libraries.

3. Încărcați codul pe placa de dezvoltare.

Pentru a testa conexiunile realizate, puteți să încărcați un cod aflat la exemple. Selectați tab-ul File -> Examples -> SimpleDHT -> DHT11 Default.
