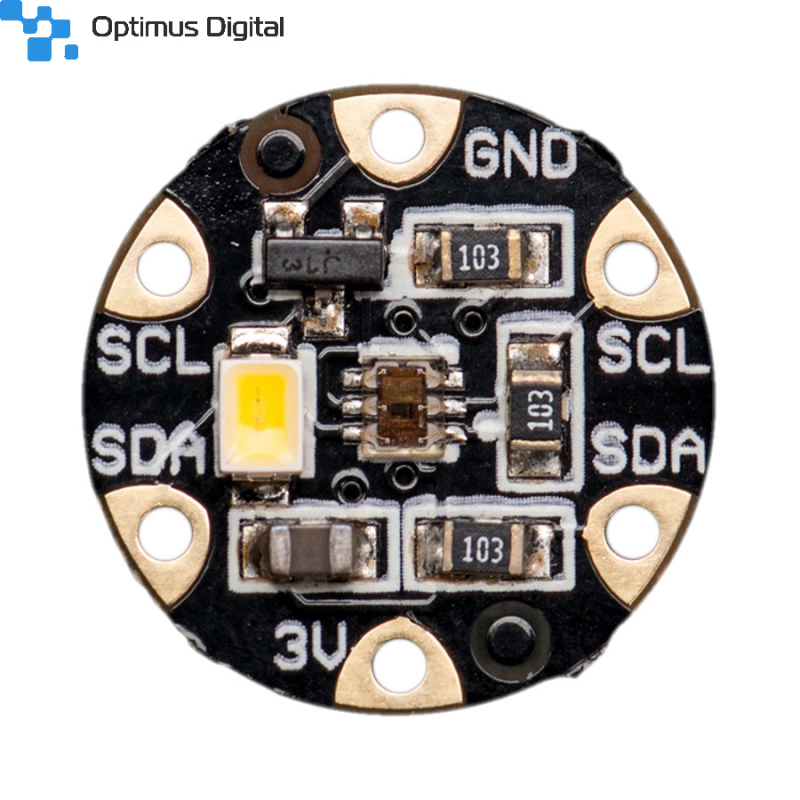

Shield cu Senzor de Culoare TCS34725 pentru Adafruit Flora

Descriere și specificații:

Un filtru de blocare IR, integrat pe cip și localizat la fotodiodele de detectare a culorii, minimizează componenta spectrală IR a luminii de intrare și permite ca măsurătorile de culoare să fie făcute cu exactitate. Cu acest filtru veți obține o culoare mult mai apropiată de adevăr decât cu restul senzorilor, deoarece oamenii nu văd IR.

• Această placă /chip utilizează adresa I2C pe 7 biți: 0x29;
• Timp de integrare și câștig analogic programabile;
• Gamă dinamică: 3,800,000:1;
• Întreruperi mascabile;
• Gestionarea energiei:
  • 2.5µA - Starea de repaus;
  • 65 µA - Starea de aștepare - timp de așteptare configurabil - 2.4 ms până la mai mult de 7 secunde;
•  Interfață compatibilă cu interfață rapidă I2C:
  • Rată de date de până la 400 kbit/s;
  • Niveluri de tensiune de intrare compatibile cu VDD sau cu magistrala de 1.8V;
• Dimensiuni: 15.25 mm/0.6 x 15.25 mm / 0.6 x 2.16 mm / 0.08;
• Greutate: 0.39 g;

Link-uri utile:

• Fișiere EagleCAD PCB;
• Bibliotecă Fritzing;
• Driver;

Documentația este disponibilă în secțiunea Descărcări de mai jos.
