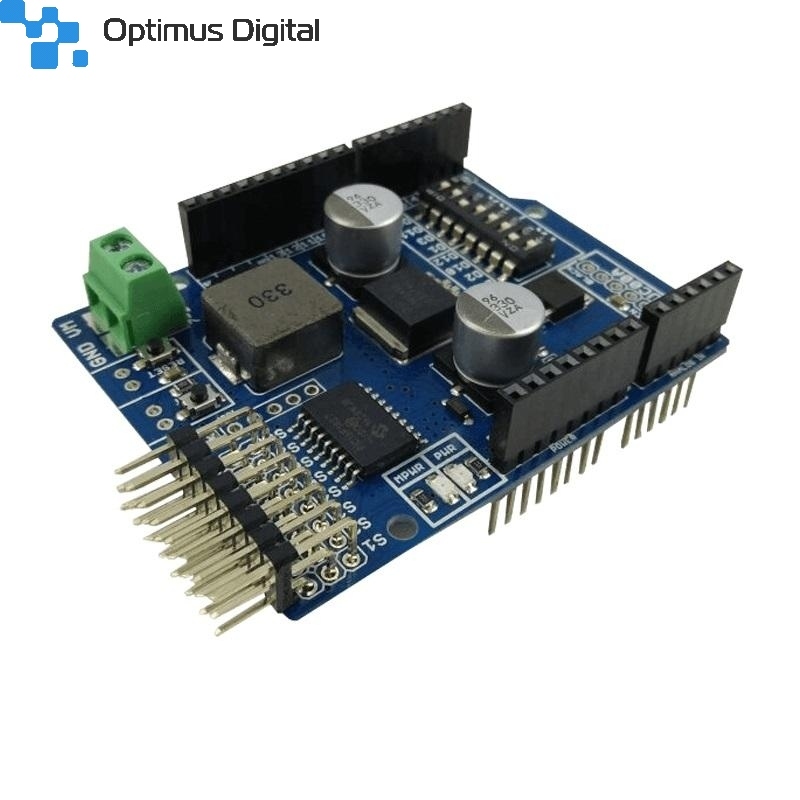

Shield pentru Arduino pentru Servomotoare cu Curent de până la 5A

Descriere și specificații:

Shield-ul este proiectat să controleze simultan 8 motoare servo independente RC (Remote Control) într-o singură placă cu un regulator de comutare 5V de 5A.

Fiecare pin de semnal poate genera impulsuri cu factor de umplere de la 0.5ms la 2.5ms, permițând servomotoarelor să funcționeze în gamă completă de 180 de grade.

Pentru a utiliza shield-ul, este nevoie de o placă principală compatibilă Arduino (Arduino/Genuino UNO, Mega, CT-UNO, CT-ARM etc.),  iar interfața este serială (UART). Ecranul oferă, de asemenea, un control alternativ asupra unui UART cu 6 pini, cu convertor USB UC00A/UC00B/UC00C sau alte tipuri de microcontroler. Interfața UART prezintă o caracteristică flexibilă, rapidă și ușor de utilizat.

Acum vine cu interfață UC00A/UC00C/UART pentru o comunicare mai ușoară între circuitul utilizatorului(sau PC) și shield. Prin utilizarea noului control UART, utilizatorul poate:

• Activa fiecare motor servo individual;
• Verifica viteza fiecărui servomotor.

Caracteristici:

• Suportă curent de până la 5A (peak) si 4A (continuu);
• Controlează 8 canale servo independente;
• Capabil să controleze servomotoare de la 7V la 25V cu regulator integrat de 5V;
• Raportarea opțională a poziției: utilizatorul poate solicita poziția unui motor servo individual;
• Intrări compatibile 5V;
• Poziție inițială independentă pentru fiecare canal la următoarea pornire;
• Rata de transmisie a UART-ului e salvată în memoria nevolatilă (Rată default = 9600);
• Dimensiune: 7.4 cm x 6.6 cm.

Link-uri utile:

• Pagina GitHub;
• Manualul utilizatorului.
