Sursa Coborâtoare de Tensiune de 5 A cu Tensiune Reglabilă și Curent Reglabil

0104110000017932

Produs nou

Sursa de Tensiune de 5 A cu Tensiune Reglabilă și Curent Reglabil ușor de utilizat, ideal pentru proiectele ce necesită o limitare de tensiune. Acest modul poate limita de la o tensiunde intrare de 5-30V până la 0.8-29V.

More details

14 bucati in stoc

$10.61
cu toate taxele incluse

Valabil în limita stocului disponibil

Prețul include costurile colectării, tratării și eliminării DEEE și DBAT

Adauga la lista dorintelor

Informații

Caracteristici tehnice:

  • Tensiune de alimentare: 5 V - 30 V;
  • Tensiune de ieșire: 0.8 V - 29 V;
  • Curent de ieșire: maxim 5 A;
  • Curent: 15 mA;
  • Rata de actualizare: 200 ms;
  • Eficiență: 95%;
  • Frecvență: 300 KHz;
  • Temperatură de operare: -40°C ~ +85°C;
  • Dimensiuni: 51 mm x 26.3 mm  x 14 mm.

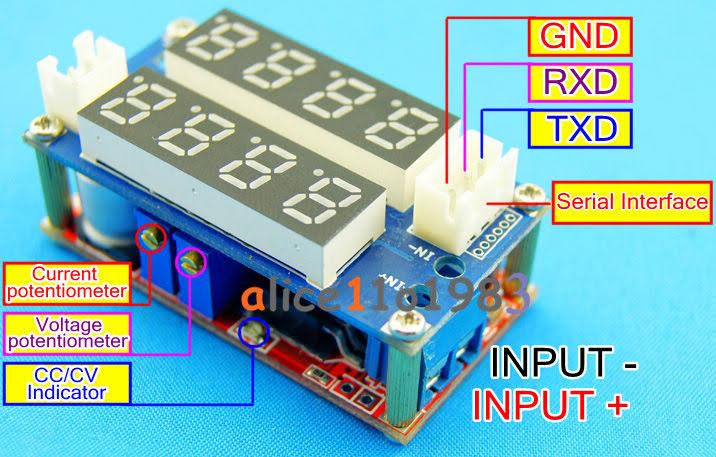

Sursa de tensiune poate trimite informații pe interfață serială, conexiunile fiind prezentate in imaginea atașată.

Instrucțiuni de utilizare:

1.Realizați conexiunea hardware

Alimentarea modulului se realizează cu o tensiune cuprinsă între 5 V și 30 V.

ATENȚIE!!! Această sursă este de tip step - down, astfel  încât tensiunea maximă de ieșire va fi întotdeauna mai mică decât cea de intrare.

Schema de conectare este următoarea:

2. Încărcarea codului pe placa de dezvoltare.

Modulul este capabil să comunice cu placa de dezvoltare prin intermediul pinilor RX și TX.  Acești pini sunt utilizați doar pentru a transmite plăcii de dezvoltare curentul și tensiunea de ieșire.

Pentru a comunica cu sursa trebuie să utilizați biblioteca "SoftwareSerial", preinstalată în mediul de dezvoltare Arduino IDE. Baud rate-ul sursei este 9600.

Protocolul pentru comunicație cu sursa este următorul:

BB CC ADDR YY XX XX CRC

Legendă:
  • BB CC reprezintă header-ul (2 bytes)
  • ADDR reprezintă adresa modulului (0x00) (1 byte)
  • XX reprezintă comandă pentru citire curentul/tensiunea de ieșire (1 byte):
    • 0x00 pentru curent;
    • 0x01 pentru tensiune.
  • YY YY reprezintă o valoare arbitrară (de preferat 0x00 0x00) (2 bytes);
  • CRC reprezintă suma de control (1 byte).
Suma de control poate fi determinată utilizând următorul calculator. De asemenea, veți găsi și informații adiționale despre modul cum se calculează această sumă.

Exemplu de instrucțiune pentru citirea tensiunii de ieșire:
" mySerial.write(" xBBxCCx01x01x00x00x89",7); "
Pentru mai multe detalii despre cum să realizați comunicarea cu sursa, consultați codul atașat mai jos.

Recenzii

Nota
19.03.2019

o sursa utila

E una din putinele surse de pe piata de larg consum capabile sa trimita pe o interfata valorile de curent si tesiune. Sigur precizia nu formidabila dar pentru nevoi de hobby e suficienta. O precizare : codul sursa pt citirea curentului ar trebui modificat pt octetul 5 nu 4.

  • 4 din 4 persoane au considerat aceasta recenzie utila.
Nota
10.02.2018

XL4005

Sursa are la baza convertorul buck XL4005. Poate ajuta pe cineva informatia.

  • 10 din 11 persoane au considerat aceasta recenzie utila.
Nota
13.10.2017

intrebare

Deci sa inteleg ca pe portul serial al sursei eu pot sa citesc tensiunea de iesire si curentul consumat? Ma ajuta cineva cu niste informatii in plus despre cum si ce date se achizitioneaza cu sursa asta?

Nota
10.05.2017

TIp de Sursa

Sursa Este Step Down, deci fata de tensiunea de intrare poate debita doar o tensiune mai mica.
Pacat ca nu este scris in descriere

  • 8 din 10 persoane au considerat aceasta recenzie utila.
Nota
31.03.2017

Sursa 5A cu tensiue reglabila

Am cumparat aceasta sursa,care are doi conectori in partea de sus,despre care nu se vorbeste nimic,nu se da nici schema asa ca nu stiu la ce folosesc.

  • 1 din 2 persoane au considerat aceasta recenzie utila.
Nota
22.03.2017

sursa

dupa cum se vede in poza pare a fi un buck converter adica step up si step down

  • 1 din 6 persoane au considerat aceasta recenzie utila.
Nota
28.12.2016

Tip de sursa

Est o sursa Step up sau o sursa step down, aceasta informatie este necesara pentru alegerea alimentarii.

  • 1 din 1 persoane au considerat aceasta recenzie utila.
