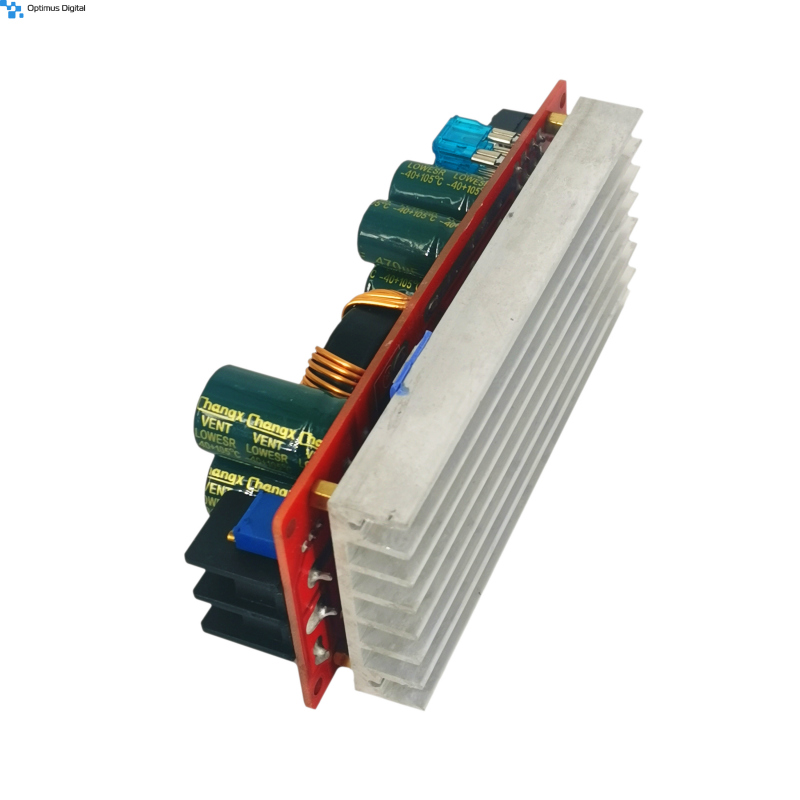

Modul Sursă de Tensiune DC-DC Ridicătoare (1200 W) cu tensiunea și curentul reglabile

Specificații tehnice:

• Tensiune de intrare: DC 10 - 60V;
• Tensiune de ieșire ajustabilă: 12 - 80V;
• Curent de intrare maxim: 20A (peste 15A necesită ventilator de răcire sau când curentul de intrare atinge 25A la o tensiune de 12 - 24V);
• Curent de ieșire maxim: 18A (peste 10A trebuie îmbunătățită disiparea căldurii, cu un ventilator);
• Protecție la alimentare inversă, supracurent, scurtcircuit (siguranță de 30A);
• Frecvența de lucru: 150 KHz;
• Curent static în lucru: 15mA (12 - 20V, tensiune mai mare, curentul static mai mare);
• Dimensiuni: 130 x 52 x 53 mm;
• Greutate: 300 g

Puterea maximă este de 240W când tensiunea de intrare este de 12V, 480W când tensiunea de intrare este de 24V și 720W când tensiunea de intrare este de 36V.

Tensiunea se reglează numai când sursa nu are consumatori. Cu ajutorul unei șurubelnițe drepte, se rotește potențiometrul "V-ADJ" în sens orar pentru a mări tensiunea și în sens anti-orar pentru a o micșora.

Curentul se reglează cu ajutorul unei șurubelnițe drepte, se rotește potențiometrul "A-ADJ" în sens anti-orar pentru a micșora curentul și în sens orar pentru a mări curentul.

Pentru încărcarea bateriei, după ce bateria a fost descărcată, aceasta va fi conectată la ieșire și RV2 va trebui reglat la curentul necesar.
