Generator de Semnal PWM Reglabil Dual cu Afișaj și Interfață Serială

Caracteristici tehnice:

• Două canale PWM;
• Tensiunea de alimentare: 5 V - 30 V;
• Frecvență PWM : 1 Hz - 150 KHz;
• Precizie frecvență: 2%;
• Tensiune de ieșire: 5 V;
• Doua moduri de programare:
  • prin intermediul celor 3 butoane montate pe modul : "SET", "UP", "DOWN";
  • prin intermediul comunicării serial;
• Configurare serial:
  • Baud rate: 9600 bps;
  • Data bits: 8;
  • Stop bits: 1;
  • Parity bit: none;
  • Flow control: none;

Instrucțiuni de utilizare:

Prima metodă de configurare implică utilizarea celor 3 butoane montate pe PCB. Butonul "SET" are rolul de schimba între canelele de ieșire dar și între factorul de umplere și frecvență.

Pentru a configura frecvența semnalului trebuie să apăsați pe butonul "SET" până când apare "FA1" (pentru primul canal ) sau "FA2" (pentru al doilea canal).

Ecranul cu segmente are 3 moduri de afișare a frecvenței:

1. XXX ( fără punct pentru zecimale): frecvența afișată este cuprinsă între  1Hz - 999 Hz;
2. XX.X (cu punct pentru zeci): frecvența afișată este cuprinsă între 0.1 KHz - 99.9 KHz;
3. X.X.X. (toate 3 punctele activate): frecvența afișată este cuprinsă între 1 KHz - 150 KHz;

Pentru a comuta între aceste moduri de funcționare trebuie să țineți apăsat butonul "SET" și să apăsați butonul "UP".

Exemple:

• "100": ieșirea PWM are frecvența de 100 Hz;
• "54.1": ieșirea PWM are frecvența de 54.1 KHz;
• "1.2.4": ieșirea PWM are frecvența de 124 KHz;

Pentru a modifica factorul de umplere, trebuie să selectați modul "du1" sau "du2". Valoarea acestuia este cuprinsă între 0 și 100.

Cea de-a doua metodă de configurare implică utilizarea unei plăci de dezvoltare care dispune de o comunicare serial, cum ar fi o placă de dezvoltare compatibilă cu Arduino Uno. Pin-urile serial de pe Arduino Uno sunt: pin-ul digital 0 ( "RX" ) și pin-ul digital 1 ( "TX" ).

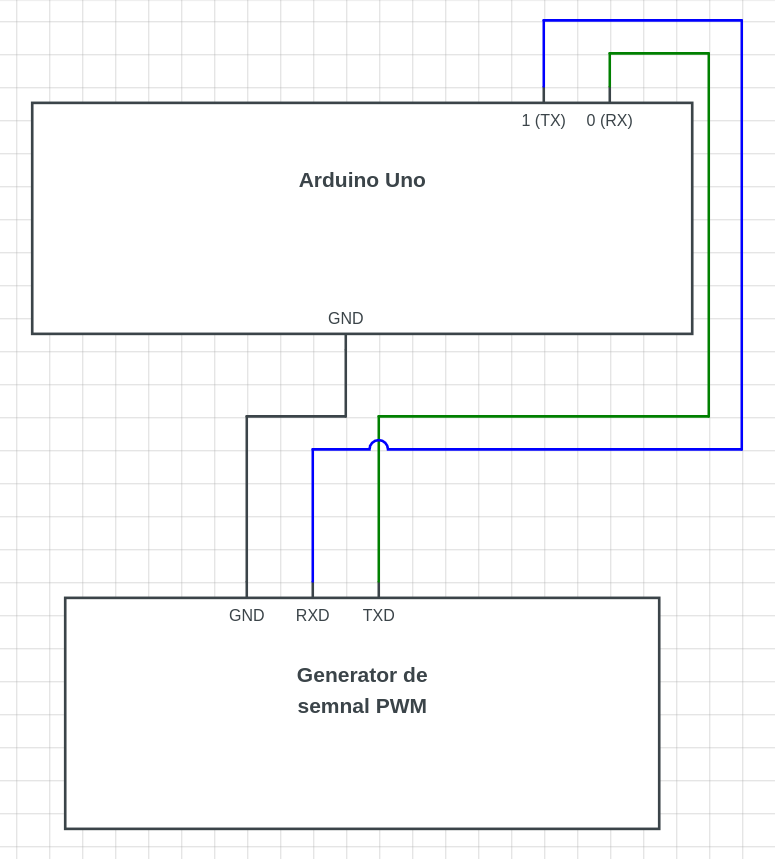

Schema de conectare este următoarea:

Pentru a configura modulul, trebuie să utilizați comanda "Serial.write( " SXYZZZT " )", unde:

• X reprezintă canalul de ieșire PWM: poate fi "1" sau "2";
• Y reprezintă caracteristica pe care doriți să o modificați: poate fi "F" ( pentru frecvență ) și "D" (pentru factorul de umplere).
• ZZZ reprezintă factorul de umplere (0-100) sau frecvența ( 001 - 999  Hz); *

* pot fi utilizate și celelalte moduri precizate anterior: "ZZ.Z" pentru frecvență cuprinsă între 0.1 KHz- 99.9 KHz și "Z.Z.Z" pentru frecvență cuprinsă între 1 KHz - 150 KHz;

• T este caracterul care marchează finalul comenzii. Acesta este trebuie folosit obligatoriu.
