Generator de Semnal Dreptunghiular 0.1Hz - 102.4Hz, Factor de Umplere Variabil

Descriere și specificații:

Alimentarea se face de la o sursă de 5V-24V DC. Consumul de curent este în jur de 60mA (fără sarcină).

Factorul de umplere este afișat în stânga ecranului pe (2 digiți) iar frecvența în dreapta (4 digiți).

Cele două ieșiri sunt complementare: Dacă pe ieșirea OUT1 factorul de umplere este 10% (afișat și pe ecran), pe OUT2 factorul de umplere este de 90%.

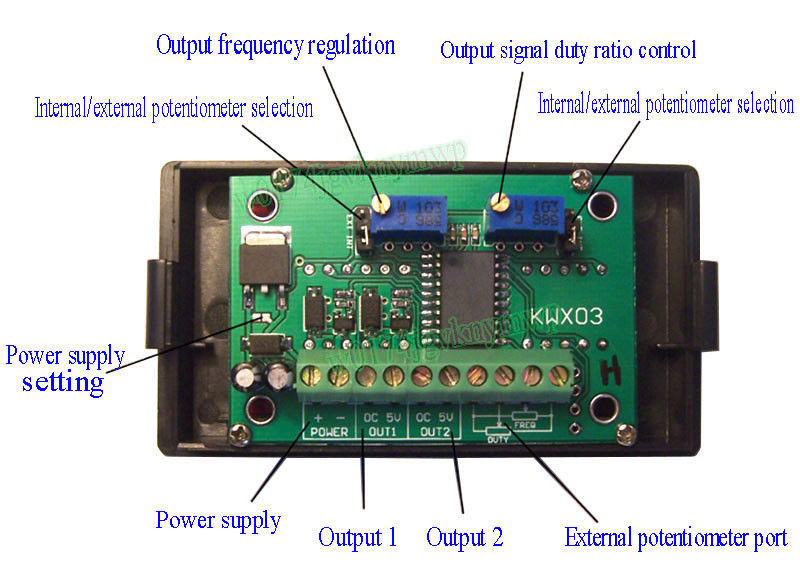

• Output frequency regulation ajustare frecvență;
• Output signal duty ratio control: ajustare factor de umplere;
• Internal/external potentiometer selection: jumper-ul se conecteză la EXT când factorul de umplere este ajustat cu un potențiometru extern sau la INT când se folosește cel de pe placă.
• External potentiometer port: conectare potențiometru extern;
• Output 1: prima ieșire, semnal de 5V, curent maxim de 50mA, tip open collector;
• Output 2: a doua ieșire, semnal de 5V, curent maxim de 50mA, tip open collector;
• Power supply: DC 5V-24V (la inversarea polarițății nu funcționează);
• Power supply voltage setting: dacă este alimentat cu 5V este conectat pad-ul 2, iar dacă se alimentează la 7V-2V trebuie deconectat pad-ul 2 (inițial neconectat).

Dimensiuni: 76.5 x 40mm;

Dimensiuni compartiment montare: 72 x 40mm.
