Voltmetru si Ampermetru de Panou Roșu-Albastru 0-100 V, 100 A cu Șunt

Caracteristici tehnice:

• Tensiune măsurată: 0 - 100V;
• Curent măsurat: 0 - 100A;
• Tensiune de alimentare: 4V - 30V;
• Eroare de măsurare tensiune: ±0.1%;
• Eroare de măsurare curent: ±1%;
• Rezistență șunt: 75 mΩ;
• Curent consumat: maxim 20mA;
• Rată de refresh: 300ms;
• Afișaj pe display dublu de 0.28";
• Lungime cabluri: 15cm.

Dimensiuni: 29 x 22 x 48mm.

Dimensiuni gaură de montare: 46 x 27mm.

Produsul este util pentru a fi folosit în montajele dumneavoastră pentru a monitoriza tensiunea de alimentare, dar și curentul consumat de un echipament. De asemenea, afișajul acestuia este foarte ușor de citit și în lumină scăzută.

Acest voltmetru și ampermetru poate fi foarte ușor folosit în momentul în care vă construiți propria sursă de tensiune de putere, putând măsura curenți de până la 100A, cu ajutorul șuntului.

Dacă tensiunile măsurate nu le depășesc pe cele de alimentare, puteți folosi tensiunea măsurată pentru a alimenta dispozitivul.

Instrucțiuni de utilizare:

Există două moduri de a conecta voltmetrul și ampermetrul de panou:

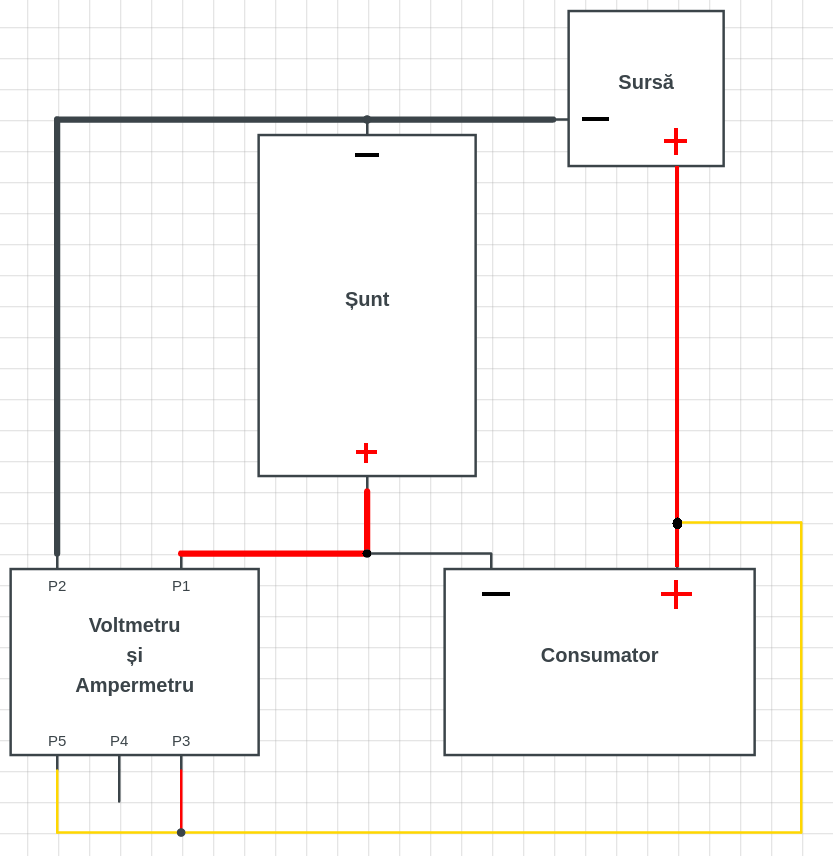

1. Utilizarea unei surse comune.

Dacă tensiunea de măsurat nu depășește 30 V, se poate utiliza o sursă comună. Schema de conectare este următoarea:

ATENȚIE!!! Nu utilizați această schemă dacă tensiunea de măsurat depășește 30 V, altfel riscați sa stricați produsul.

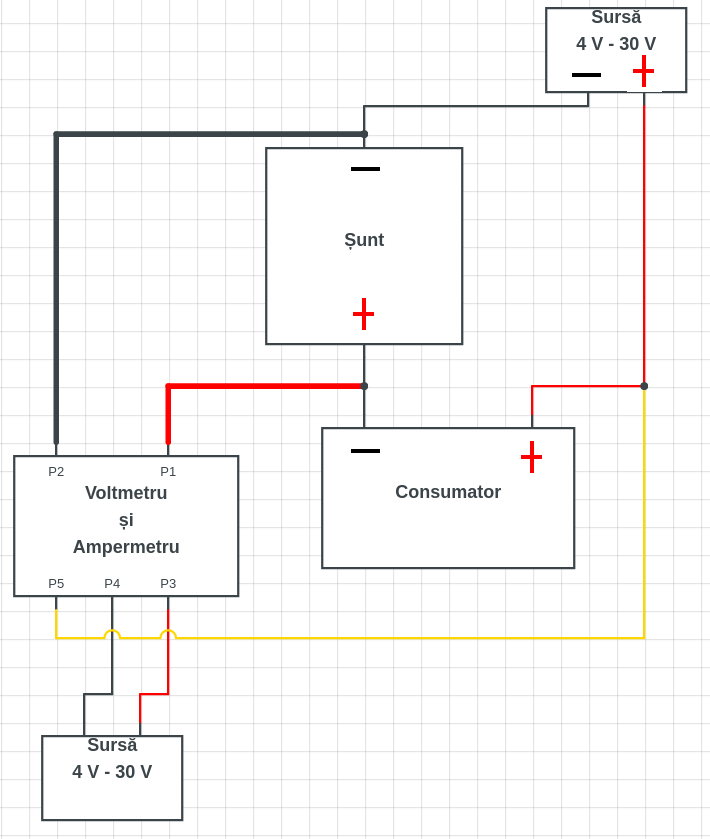

2. Utilizarea a două surse.

Această metodă de conectare este utilă când aveți de măsurat tensiuni mai mari de 30 V, până în 100 V.
