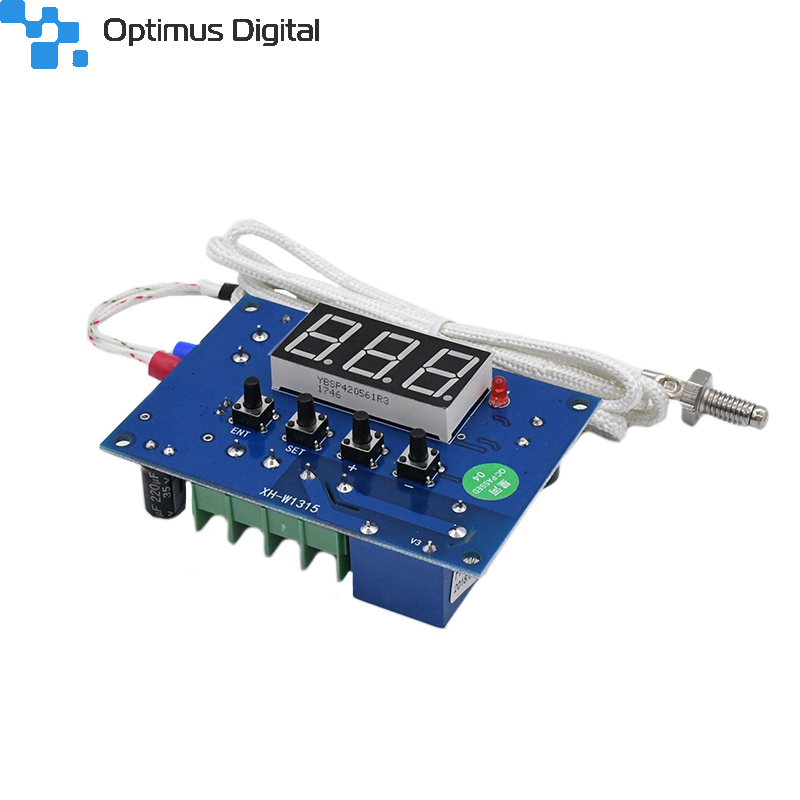

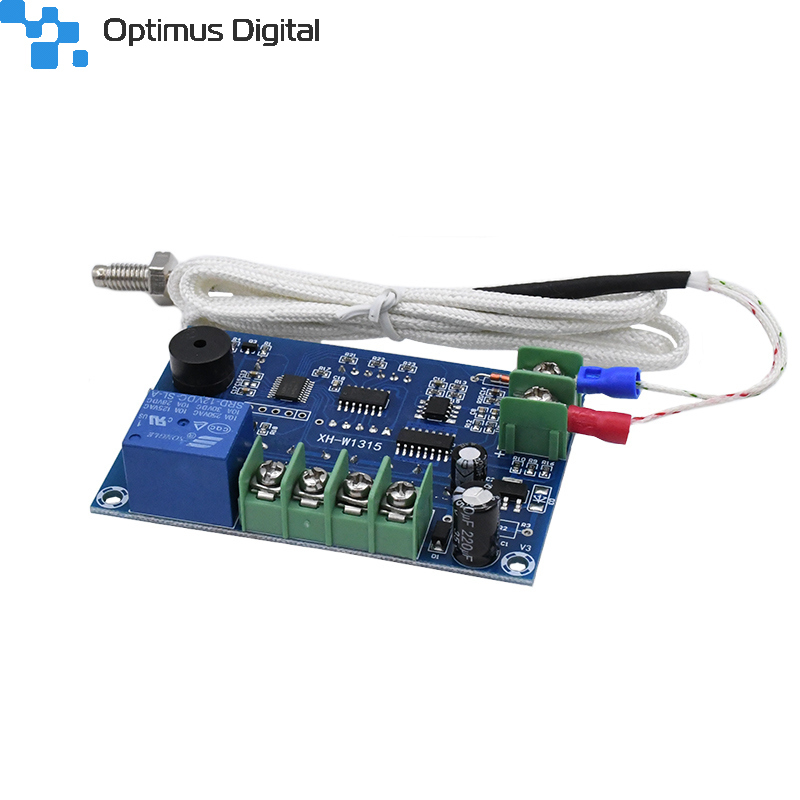

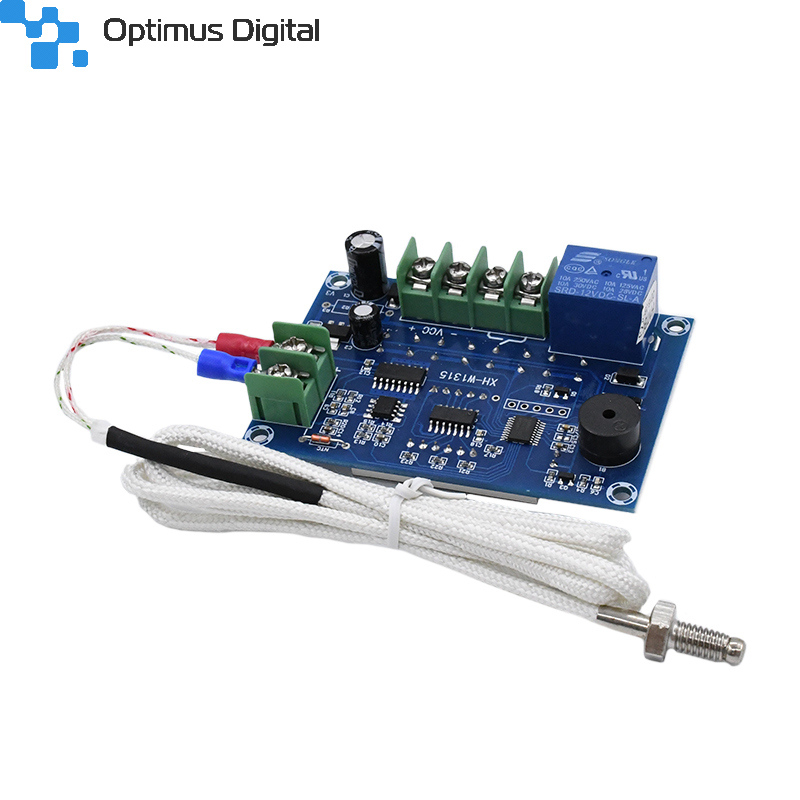

Modul Controller de Temperatură W1315 (-30 - 999 °C, 12 V)

   Acest termostat utilizează un sistem industrial de control cu microprocesoare, având o performanță stabilă, fiind  simplu de folosit. Utilizează sonda de temperatură cu termocuplu tip K, cu instalare ușoară, rezistentă la temperaturi ridicate, având o durată lungă de viață și alte avantaje.

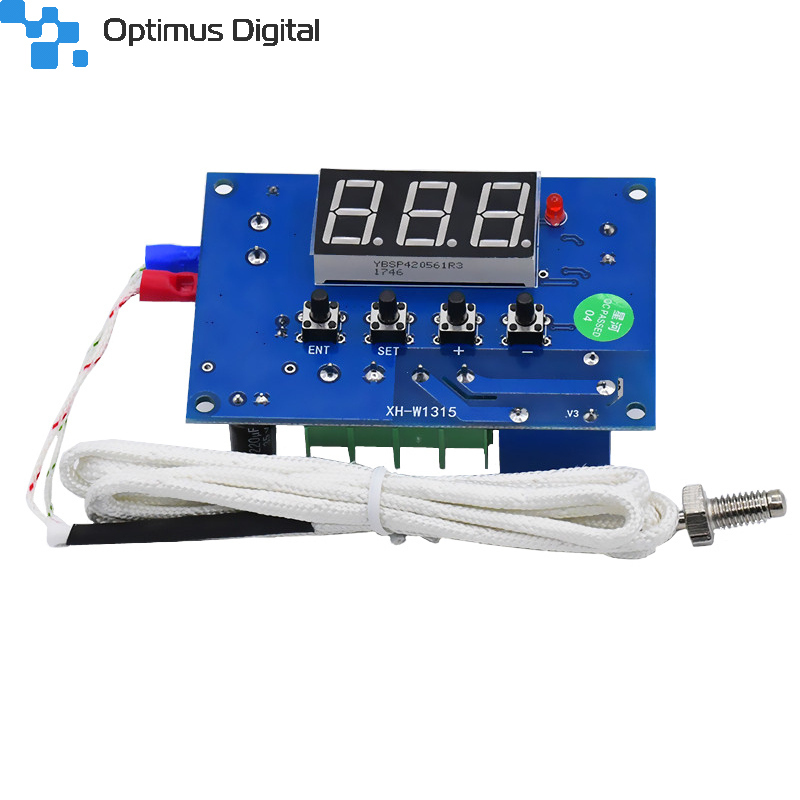

Descrierea tastelor:

• ENT: Enter: se apasă o singură dată pentru confirmarea valorii setate; se apasă lung pentru oprirea dispozitivului și resetare.
• SET: Setting: se apasă o singură dată pentru a seta temperatura dorită; se apasă lung pentru a intra în meniul de parametrizare.
• ” + ” : crește valoarea afișată pe display
• ” - ”: scade valoarea afișată pe display

Descrierea parametrilor:

P0 Mod de funcționare: dacă termostatul este folosit pentru încălzire se va alege modul H (heating), iar pentru răcire se va alege modul C (cooling)

P1 Setarea valorii de histerezis:

Valoarea de histerezis este diferența dintre temperatura la care termostatul se oprește și temperatura la care pornește din nou.

De exemplu, dacă temperatura setată este de 25°C și în încăperea respectivă sunt 23°C, termostatul va lăsa temperatura să crească până la 26°C, pornind funcționarea până când se va ajunge la 24°C, presupunând că valoarea de histerezis este de 1°C. Acest parametru permite optimizarea consumului de energie.

P2 Corecția temperaturii:

Atunci când temperatura măsurată deviază față de temperatura reală se poate seta un factor de corecție

TR = TM + C , unde TR - temperatura reală    TM - temperatura măsurată   C - factor de corecție

P3 Alarmă de atenționare în cazul temperaturilor ridicate:

Acest parametru este util atunci când doriți ca temperatura unei incinte sau încăperi să nu depășească o anumită valoare. Termostatul permite setarea acestei valori. Atunci când se depășește valoarea respectivă, dispozitivul va emite un sunet de atenționare și ecranul va lansa o lumină intermitentă.

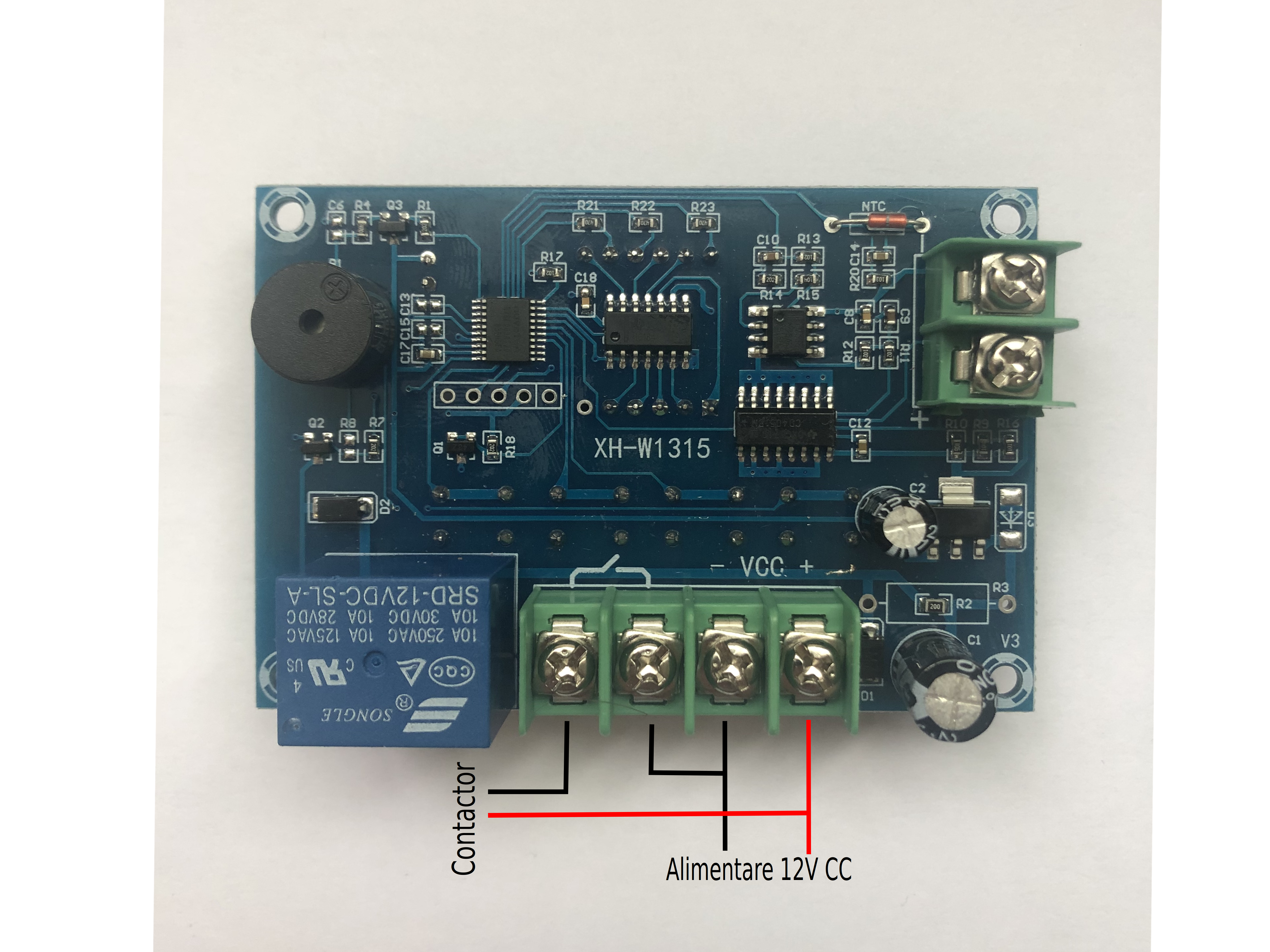

Schemă electrică:

Instrucțiuni de utilizare:

1. Alimentați corespunzător termostatul conform schemei electrice. Atenție! Nu supraîncărcați și nu suprasolicitați dispozitivul!
2. Press the SET key briefly and use the +/- keys to adjust the temperature! Confirm the value displayed on the display by pressing the ENT key
3. By long pressing the SET key, you will enter the parameterization menu to set the parameters presented in the description above.
