Modul Inregistrare Voce ISD1820

0104110000000545

Produs nou

Caracteristicile produsului :

  • Tensiune de alimentare: 3V - 5V;
  • Consum curent: 30mA;
  • Microfon integrat pe placă;

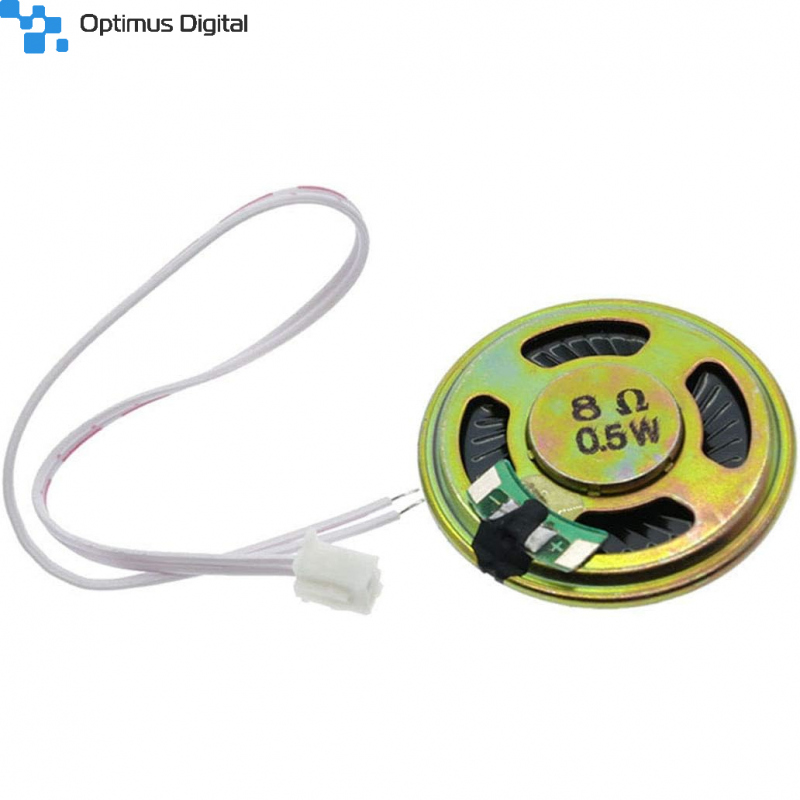

  • Un amplificator integrat care poate controla direct un difuzor cu impedanță de 8 ohmi și o putere de 0,5 W;
  • Butoane de înregistrare și redare;
  • Poate înregistra până la 16 secunde.



More details

16 bucati in stoc

$3.60
cu toate taxele incluse

Valabil în limita stocului disponibil

Prețul include costurile colectării, tratării și eliminării DEEE și DBAT

Adauga la lista dorintelor

Informații

Datorită componentelor integrate, utilizarea modulului este ușoară.

Poate fi folosit în două moduri:

  • Independent

Sursa de alimentare este cuprinsă între 3 V și 5 V. Piesele de alimentare sunt marcate cu "VCC" și "GND".

Înregistrarea sunetului se face ținând apăsat butonul roșu (marcat cu "REC"). Timpul maxim de înregistrare este de aproximativ 16 secunde.

Sunetul este redat prin butoanele "PLAY" și "PLAY". Primul buton redă întreaga înregistrare, în timp ce al doilea redă sunetul numai atunci când este apăsat.

De asemenea, modulul are funcția de redare live. Activați-l prin mișcarea jumperului peste cele două știfturi roșii din imaginea atașată de mai jos.

Un alt mod de operare este reproducerea fără sfârșit a sunetului. Activați-l mutând al doilea jumper pe cei doi pini verzi din imaginea atașată de mai jos.

  • Împreună cu un consiliu de dezvoltare

Modulul de alimentare este posibil direct de la placa de dezvoltare prin intermediul "5V" și "GND" pini.

Modulul este controlat prin știfturile "FT", "PL", "PE" și "REC".

Înregistrarea sunetului se face prin menținerea unui nivel logic HIGH. Timpul maxim de înregistrare este de aproximativ 16 secunde.

Aplicând un nivel logic HIGH la pinul "PE" clipește continuu sunetul înregistrat, iar pinul "PL" doar emite sunetul când se aplică nivelul logic HIGH.

PIN-ul "FT" este folosit pentru a reda în direct sunetul live.

Recenzii

Nota
14.02.2019

Foarte bun

Vine asamblat (lucrat profi), mai putin difuzorul care trebuie lipit la cablu. Masinaria este exact ce trebuie pentru un papagal de concurs (prietenii cu YO stiu de ce, HI!). L-am testat cu R4 de 120K si 200K (12 si 20 sec.) Recomand pentru Call Parrot setarea default de 100k (=10sec.) altfel modulatia va fi de tabla. Deocamdata il alimentez dintr-un LiPo de 3.6V, inca nu am indraznit sa-l alimentez la 5V (producatorul zice 3v3 - o fi media?). ATENTIE la preluarea semnalului pentru microfon: SP+ serie cu condensator de 1uF/ 25V daca se poate cu Tantal apoi potmetrul de 1k (sau divizor).

  • 8 din 8 persoane au considerat aceasta recenzie utila.
