Receptor Infrarosu CHQ1838

Caracteristici tehnice:

• Tensiune de alimentare: 2.7V - 5.5V;
• Curent consumat: 0.8mA;
• Frecvență semnal IR: 30kHz - 60kHz;
• Frecvență semnal IR recomandată: 37.9kHz;
• Curent ieșire maxim: 2.5mA;
• Distanță de recepție: 8m;
• Lungime de undă: 940nm.

Receptorul infraroșu CHQ1838 este foarte util în proiecte de electronică unde aveți dispozitive ce trebuie să primească informații de la distanță.

Este foarte folosit în echipamente audio, video și jucării telecomandate. Îl puteți utiliza pentru a vă controla roboții de sumo sau linefollower de la distanță, pentru a-i porni sau opri.

Instrucțiuni de utilizare:

1. Realizăti conexiunile hardware.

Modulul se alimentează cu o tensiune cuprinsă între 3 V și 5 V.  În acest exemplu îl vom alimenta de la pin-ul de 5 V al plăcii de dezvoltare. Comunicarea datelor se face prin intermediul pin-ului digital 11.

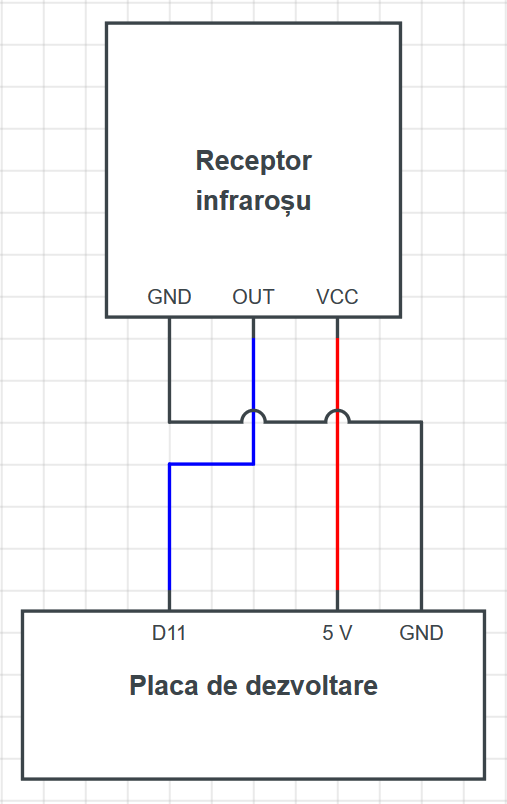

Schema de conectare este următoarea:

2. Scrieți codul și încărcați-l pe placa de dezvoltare.

Pentru o utilizare mai facilă a acestui senzor este recomandat să utilizați biblioteca "IRremote". Descărcarea și instalarea acesteia se face cu ajutorul mediului de dezvoltare Arduino IDE.

Pentru a o instala, urmați acești pași:

• Deschideți Arduino IDE;
• Selectați SKETCH > INCLUDE LIBRARY > MANAGE LIBRARIES;
• În fereastra deschisă cautați biblioteca IRremote dezvoltată de shirriff;
• Dați click pe butonul INSTALL și biblioteca se va instala singură.

Un exemplu de cod găsiți atașat în jos-ul paginii. Codul are rolul de a detecta semnalele IR și de a le afișa în Serial Monitor.
