Modul Driver de Motoare Dual CJMCU DRV8833

Caracteristici tehnice:

• Tensiune de funcționare: 2.7V - 10.8V DC;
• Curent maxim/canal: 1.5 A (în mod continuu);
• Curent maxim/canal pe peak: 2A;
• Protecție la supracurent (se poate regla);
• Protecție la scurtcircuit;
• Protecție la subtensiune;
• Protecție la supratemperatură;
• Mod sleep low power;
• Pini fault pentru a indica eroarea;
• Rds Low side + High side = 360 mΩ;
• Intrări logice compatibile cu 3.3V/5V;
• Frecvență PWM: 50kHz.

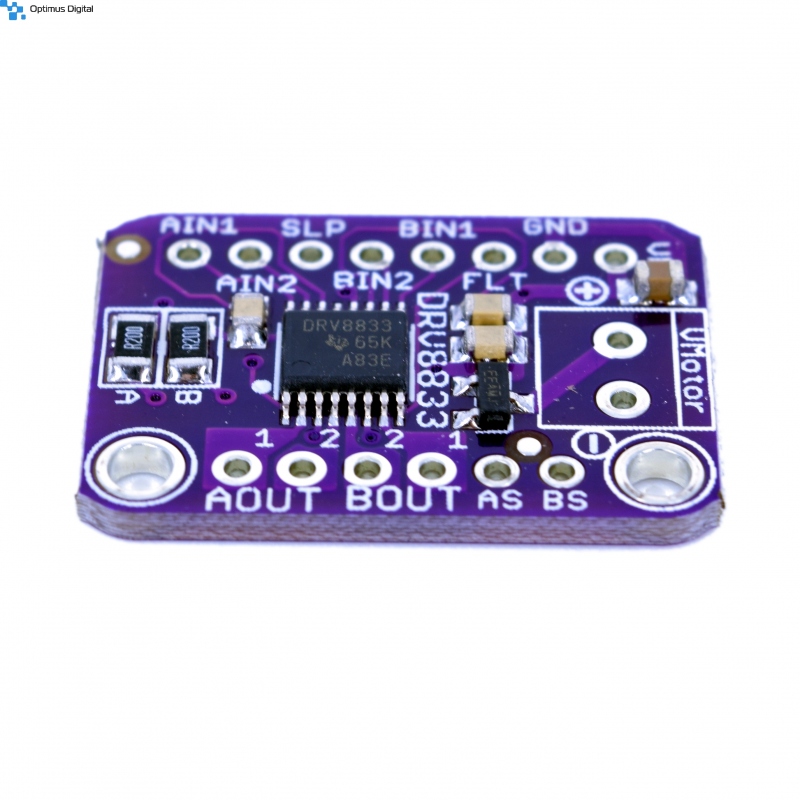

Produsul reprezintă un modul cu driver de motoare DRV8833 util pentru controlul a două motoare de tip DC brushed sau pentru controlul unui motor stepper. Cu ajutorul acestui, puteți controla motoare de putere mică, ce consumă până la 1.5A în mod continuu și 2A pe peak, la o tensiune maximă de alimentare de 10.8V DC.

Un mare avantaj al driver-ului de motoare este faptul că ieșirile pot fi legate în paralel pentru controlul unui motor la un curent maxim de 3A în mod continuu. De asemenea, driver-ul nu are nevoie de o alimentare separată pentru circuitele logice. El suportă semnal logic de intrare de 3.3V sau 5V, însă nu mai mult de atât.

Frecvența de funcționare a semnalului PWM este de 50kHz, astfel că sunetul generat de motoare nu va fi deranjant. De asemenea, driver-ul are posibilitatea de limitare a curentului maxim consumat de motoare. Acesta poate fi reglat cu ajutorul a două rezistențe de șunt.

Pentru mai multe detalii, consultați datasheet-ul anexat.
