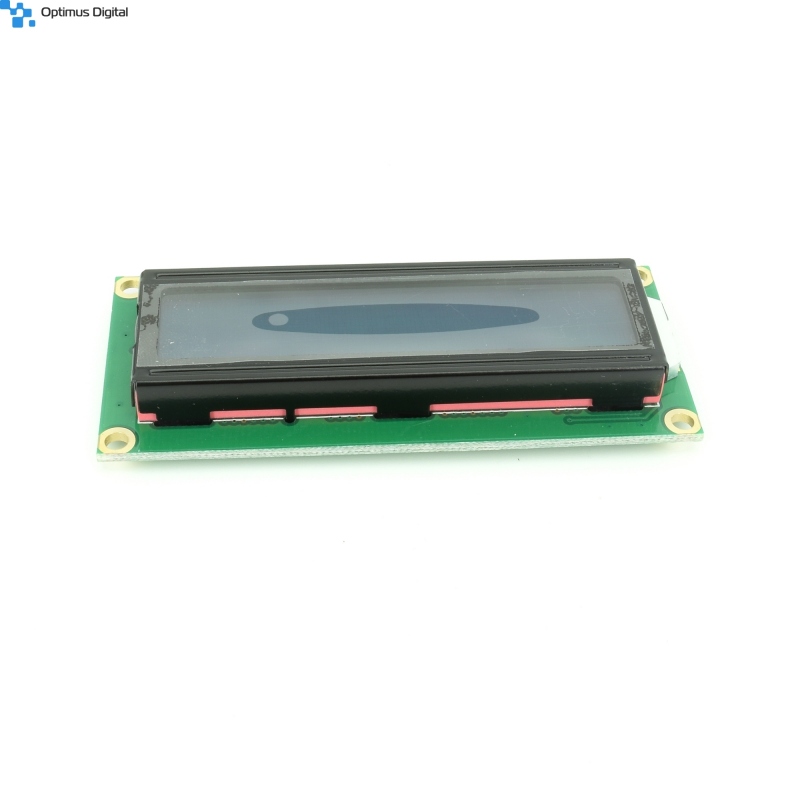

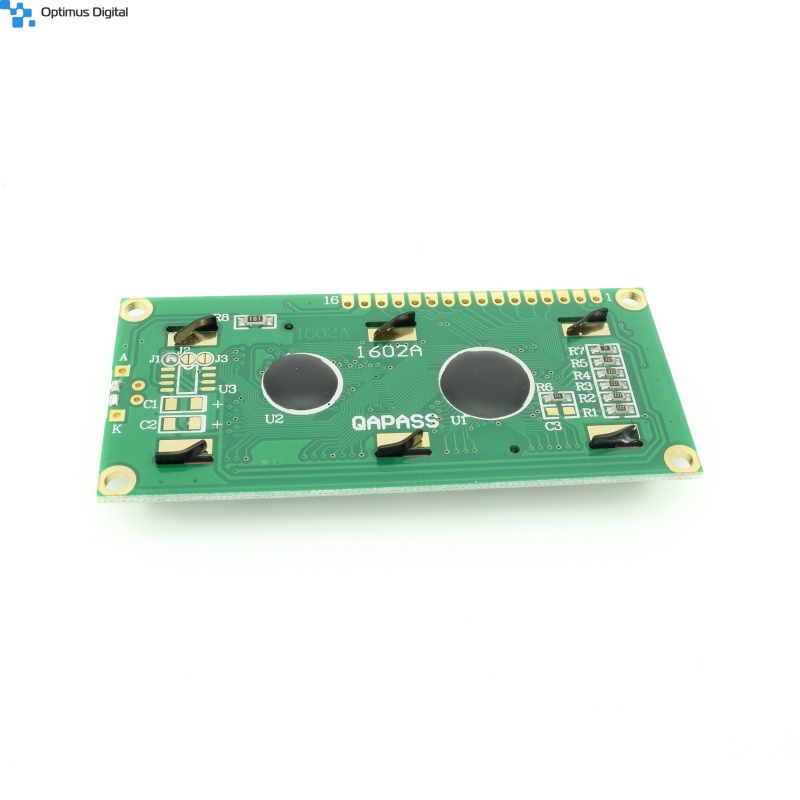

Modul LCD 1602 cu backlight albastru de 5 V

Caracteristici tehnice:

• Tensiune de alimentare: 5V;
• Curent: 1.1mA;
• Tensiune de alimentare backlight: 4.2V;
• Curent backlight: 100mA.

Dimensiuni: 80mm x 36mm x 12mm.

Modulul este ideal pentru proiecte inovative de electronică ce trebuie să afișeze informații către exterior. LCD-ul este foarte bun și pe întuneric, având iluminare de fundal albastră. Caracterele sunt de culoare albă.

LCD-ul are contrast ajustabil, culoarea caracterelor este alba, iar backlight-ul albastru.

Comanda LCD-ului este compatibilă cu circuitul integrat HD44780.

Aici puteți vedea un exemplu de utilizare cu Arduino.

Instrucțiuni de utilizare:

1.Conectați LCD-ul la Arduino.

Urmați schema atașată mai jos pentru a realiza conexiunile hardware necesare.

2. Crea codului și încărcarea acestuia.

Modulul LCD 1602 se folosește de biblioteca "LiquidCrystal.h" inclusă în mediul de dezvoltare Arduino IDE. Dacă nu aveți experiență cu acest produs, puteți să încărcați un exemplu inclus în bibliotecă, cum ar fi "HelloWorld".
