Translator de Nivel (Level Shifter) pentru ODROID XU4

Mărește

Imaginile sunt utilizate exclusiv cu titlu de prezentare. Fotografiile nu creează obligații contractuale.

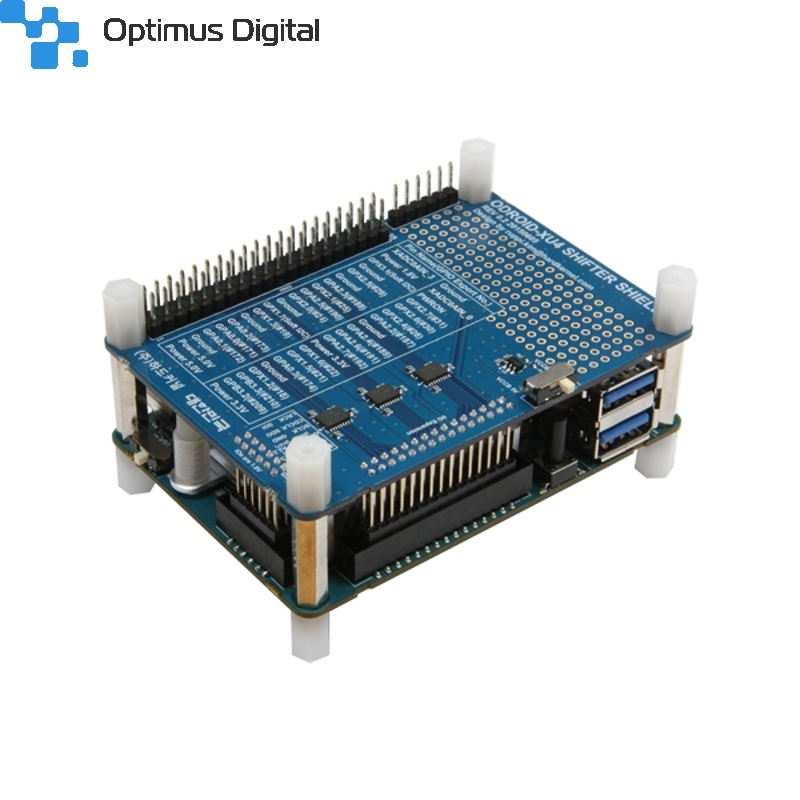

Translator de Nivel (Level Shifter) pentru ODROID XU4

Referință 0104110000072931

Condiție: Produs nou

Acest level shifter este util deoarece pinii GPIO ai Odroid XU4 lucrează la 1.8V, în timp ce multe dispozitive lucrează cu tensiuni de 3.3V sau 5V. Puteți alege rapid dintre cele două tensiuni cu ajutorul unui mic slide poziționat pe lateral.

More details

1 bucata in stoc bucati in stoc

Ultimele bucăți în stoc

Scrie o recenzie

Elimina acest produs din lista mea de favorite.

Adauga acest produs la lista mea de favorite.

Imprimă

Informații

Descriere și specificații:

Translatorul conține 3 circuite integrate bi-drecționale TSX0108E. Porturile GPIO de pe XU4 sunt convertite la formatul comun de 0.1 inch (2.54mm). Toate semnalele pot fi translatate la 3.3V sau 5V. Maparea (pindheader-ul cu 40 de pini) este compatibilă cu ODROID-C1 și Raspberry Pi/Pi 2. Pentru folosirea cu XU3/XU3-Lite este necesară modificarea/scoaterea socket-ului cu 12 pini de pe acest shifter.

Curentul maxim de ieșire este de 4mA. Pentru dispozitive ce necesită mai mult curent este nevoie de drivere sau circuite adiționale. Exemplu aici.

Atenție: Deoarece este folosit chip-ul special bi-direcțional TSX0108E, nu dispune de pini capabili să controleze LED-uri și nu pot fi folosite cabluri de lungime mare.

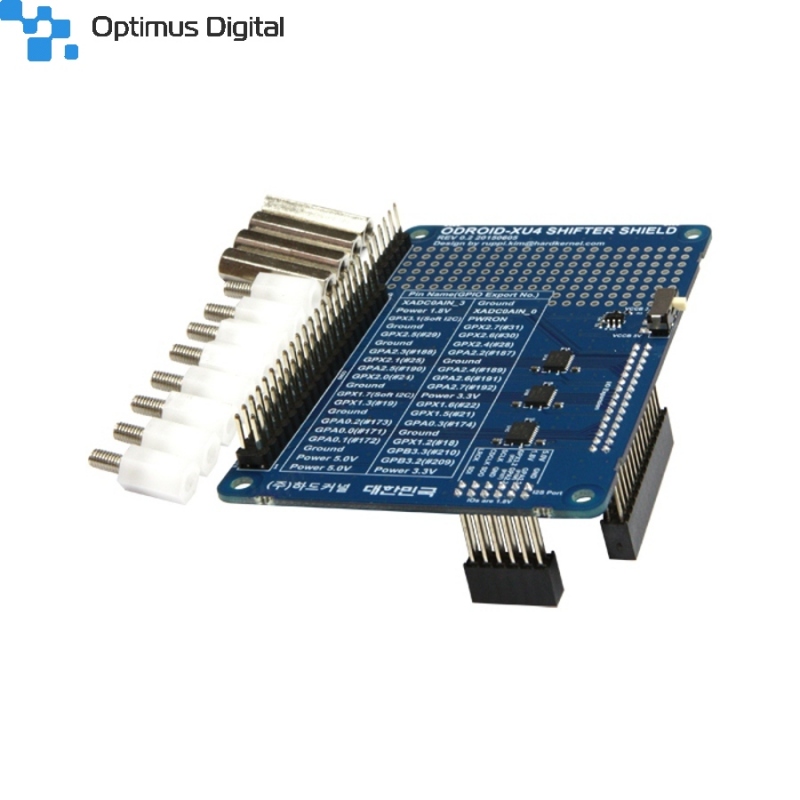

Pachetul include:

- placă translator de nivel ( level shifter) pentru XU4;

- 4x distanțiere de 19mm (metal);

- 8x distanțiere de 10mm ( plastic).

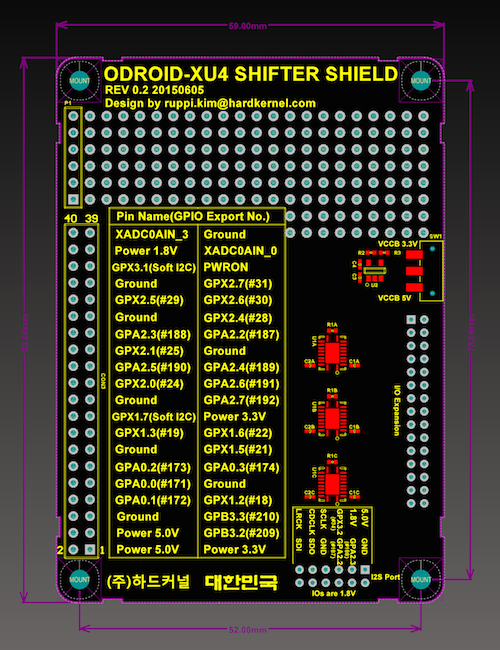

Scheme și fișier PCB în format AutoCAD disponibile în secțiunea Descărcări de mai jos.
