Placă de Expansiune cu Releu pentru Onion Omega

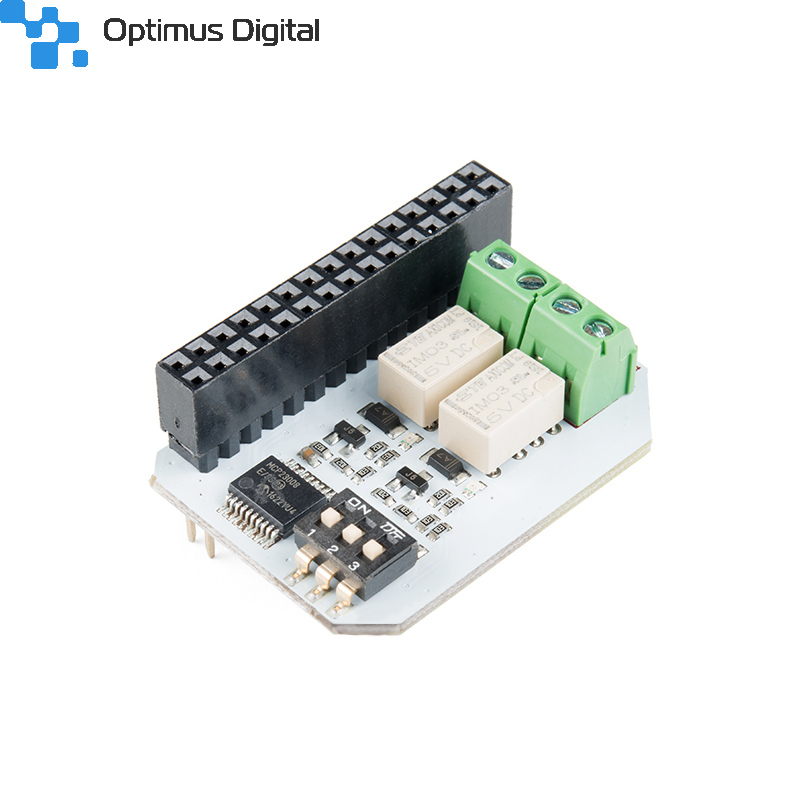

Imaginea de mai sus prezintă o placă de expansiune pentru Onion Omega2. Produsul conține două relee și este util pentru a controla sarcini de tensiuni sau curenți mai mari (până la 220VAC, la un curent de 2A).

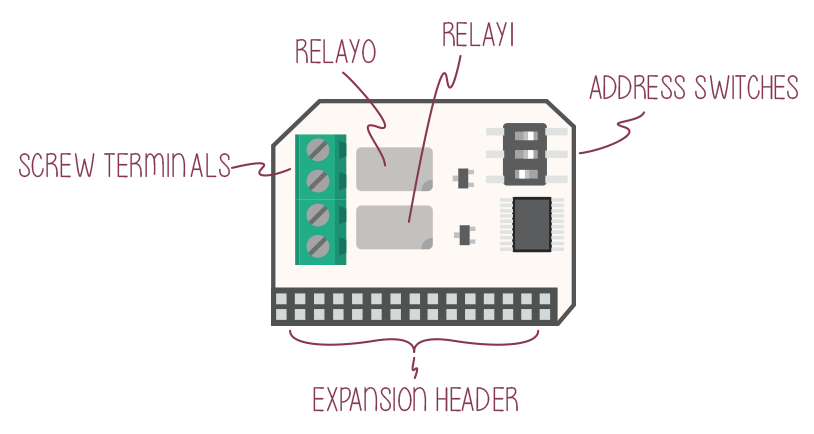

Principalele componente sunt reprezentate de cele două relee, header-ul pentru expansiune al Onion Omega2, conectorii pentru conexiunea de putere și switch-ul care schimbă adresa I2C a plăcuței. Pentru a nu consuma pini GPIO, plăcuța este controlată de un circuit integrat cu adresare I2C cu valori între 0x20 și 0x27.

Caracteristici tehnice:

• Tensiune maximă comutată: 220VDC / 250VAC;
• Curent maxim: 2A;
• Putere comutată: 60W / 62.5VA;
• Timp de comutare: 1 ms în mod normal, maxim 3ms.

Modulul cu relee poate fi controlat atât din linia de comandă, de exemplu de la distanță, prin conexiune SSH, dar și prin cod C sau Python. Pentru mai multe informații legate de controlul plăcuței cu ajutorul Onion Omega2, consultați documentația

Atenție! Pentru folosire, aveți nevoie de un dock de expansiune intermediar ce oferă header de conectare.
