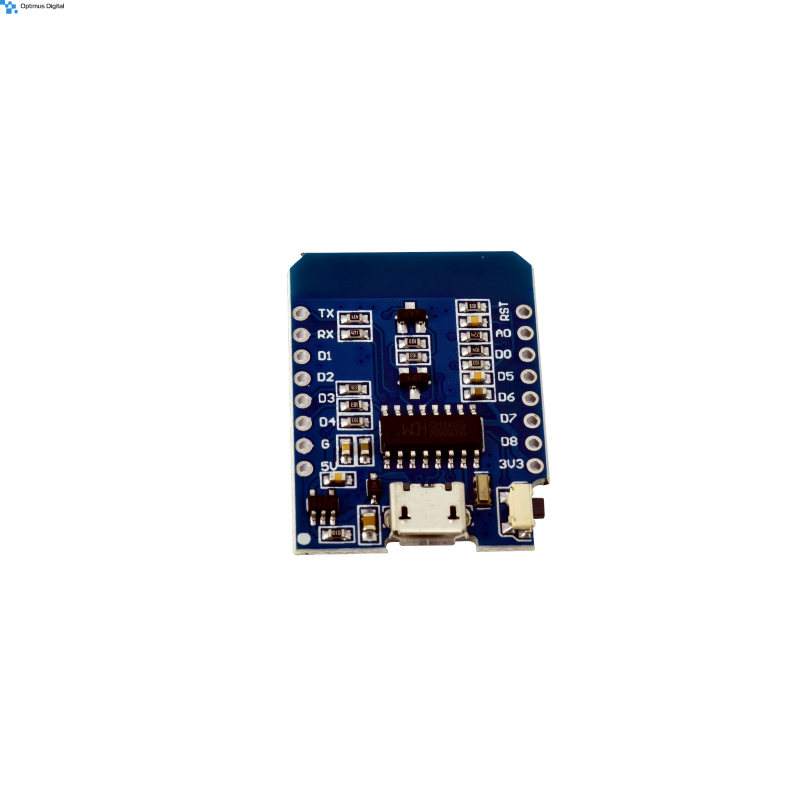

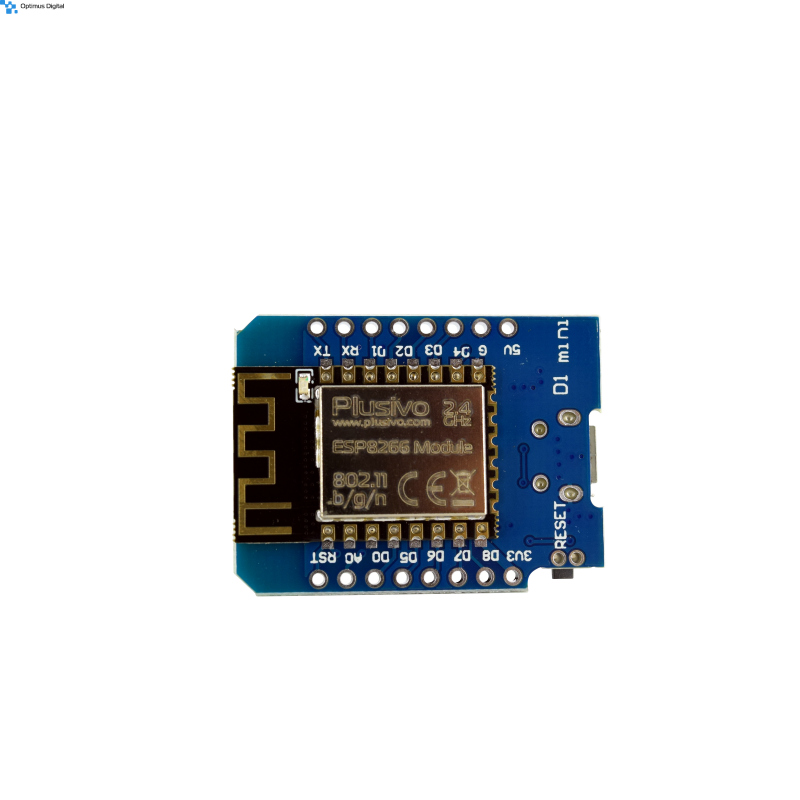

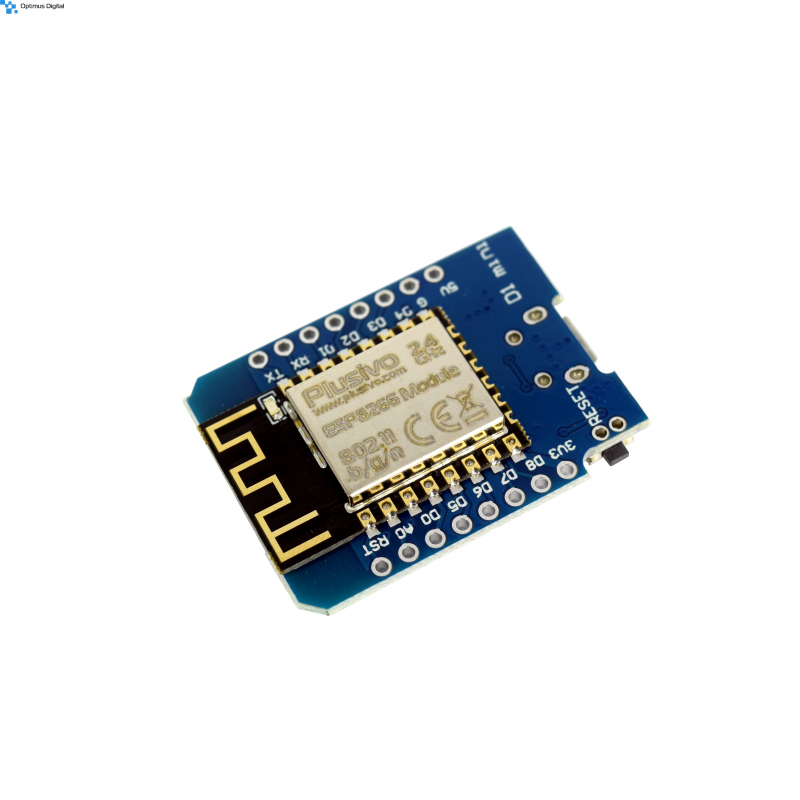

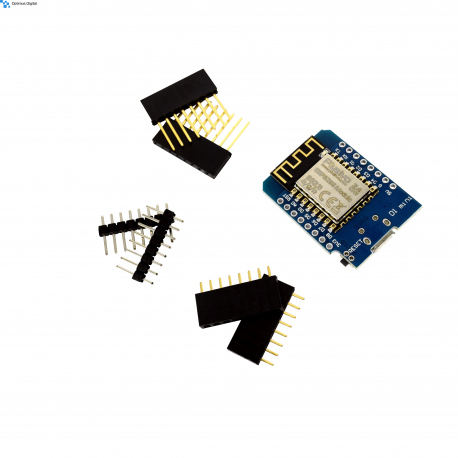

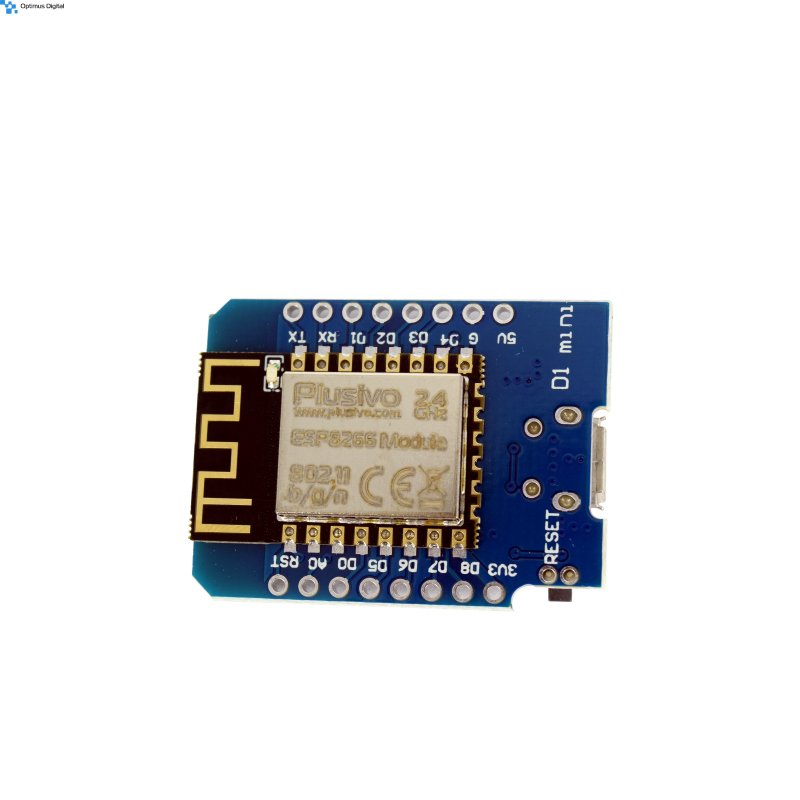

Placă de Dezvoltare Plusivo D1 Mini ESP8266

Caracteristici tehnice:

• Bazat pe ESP-8266EX;
• Compatibil cu Arduino IDE;
• 11 pini GPIO;
• 1 pin ADC (0 - 3.3V);
• Frecvență de operare microcontroller: 80 / 160MHz;
• Memorie Flash: 4MB;
• Interfață I2C;
• Pini ce pot genera semnal PWM;
• Pini ce suportă întreruperi externe.

La acest link puteți găsi informații despre folosirea modulului împreună cu Arduino IDE.

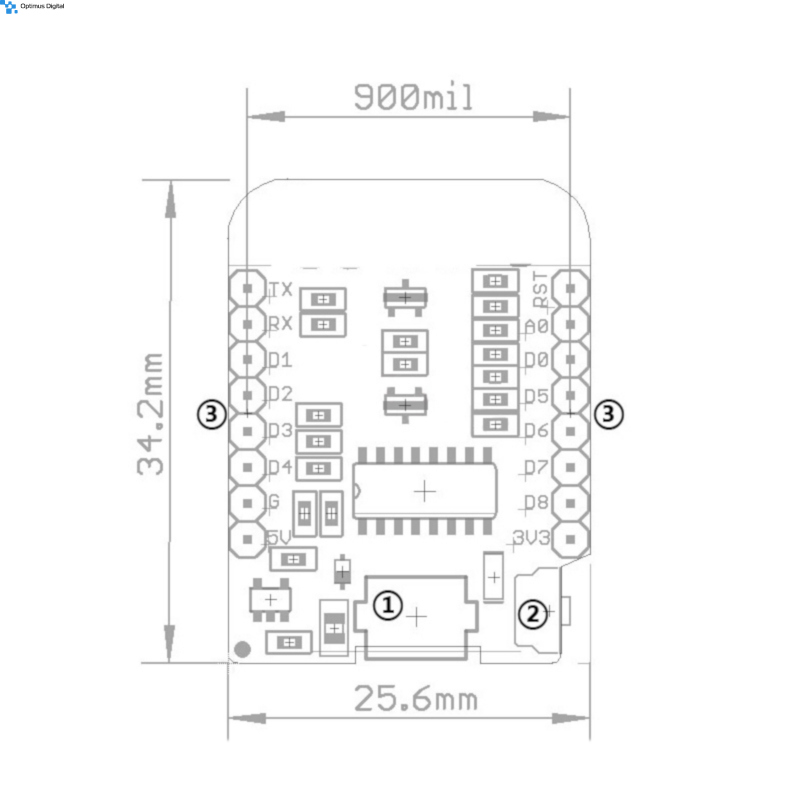

Dimensiuni: 34.2 x 25.6 mm.

Acest produs reprezintă un modul cu circuit integrat ESP8266. Acest circuit este unul dintre cele mai performante și foarte folosit în lumea IoT. Pentru a interfața cu el, nu este nevoie decât de un cablu cu care să îl conectați la computer și de software-ul Arduino IDE. Nu trebuie decât să urmați instrucțiunile de mai sus și puteți deja să începeți să îl programați.

Cu ajutorul acestui produs puteți construi proiecte inovative specifice erei IoT. De exemplu, cu ajutorul lui și cu ajutorul unei plăcuțe de dezvoltare puteți puteți să controlați luminile sau electrocasnicele din casă.

Instrucțiuni de utilizare:

Placa de dezvoltare Plusivo D1 Mini nu este inclusă în mediul de dezvoltare Arduino IDE, așa că trebuie să o adăugați dumneavoastră. Acest lucru se face astfel:

1. Deschideți Arduino IDE.
2. Accesați FILE > PREFERENCES.
3. Copiați următorul link în "Additional Boards Manager URLs" : http://arduino.esp8266.com/stable/package_esp8266com_index.json
4. Deschideți TOOLS > BOARDS > BOARDS MANAGER.
5. Descărcați și instalați ESP8266.
6. Restartați Arduino IDE.

IMPORTANT!!! Dacă sistemul dumneavoastră de operare este Windows sau MAC OS, trebuie să instalați driver-ul  CH340G care se regăsește atașat în josul paginii.

Înainte de a încărca codul pe placa de dezvoltare trebuie să selectați placa Plusivo D1 R2 & MINI. Deschideți tab-ul  TOOLS > BOARD și selectați LOLIN(WEMOS) D1 R2 & Mini.

Setările de configurare sunt următoarele:

• CPU Frequency: 80 MHz;
• Flash Size: 4 M ( 3 M SPIFFS );
• Upload Size: 921600

Pentru a testa funcționalitatea plăcii de dezvoltare, puteți încărca un exemplu. Pentru a alege unul, accesați FILE > EXAMPLES  și alegeți unul general, cum ar fi BLINK, sau unul pentru ESP8266, cum ar fi ESP8266WIFI > WiFi SCAN.
