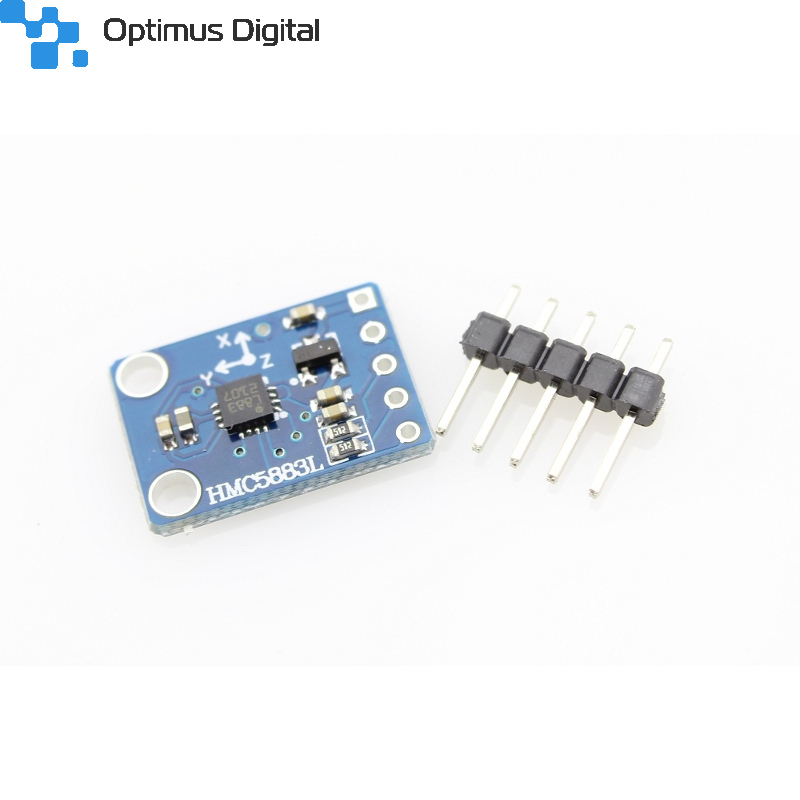

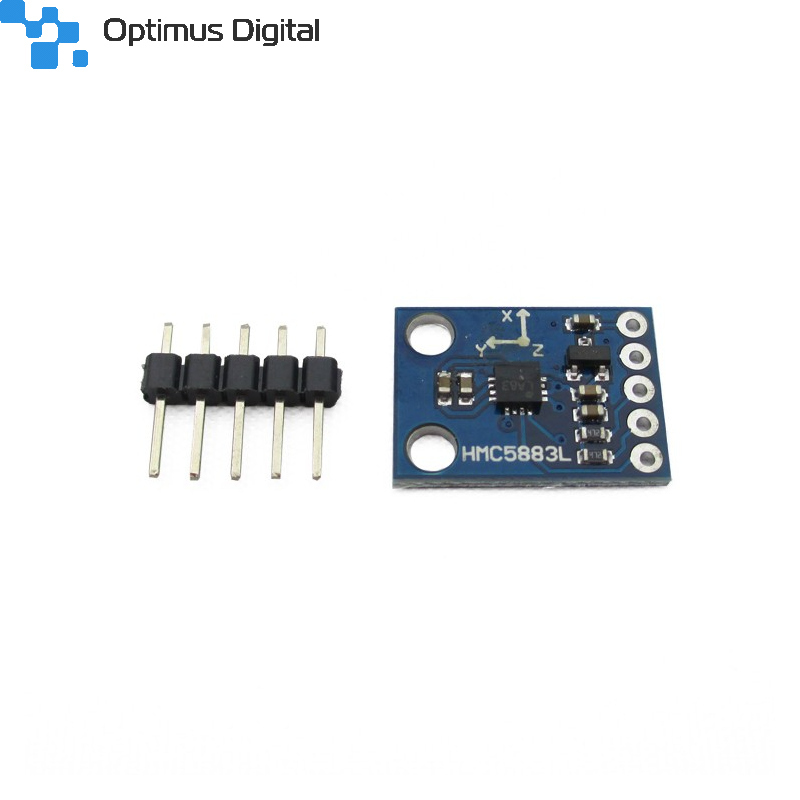

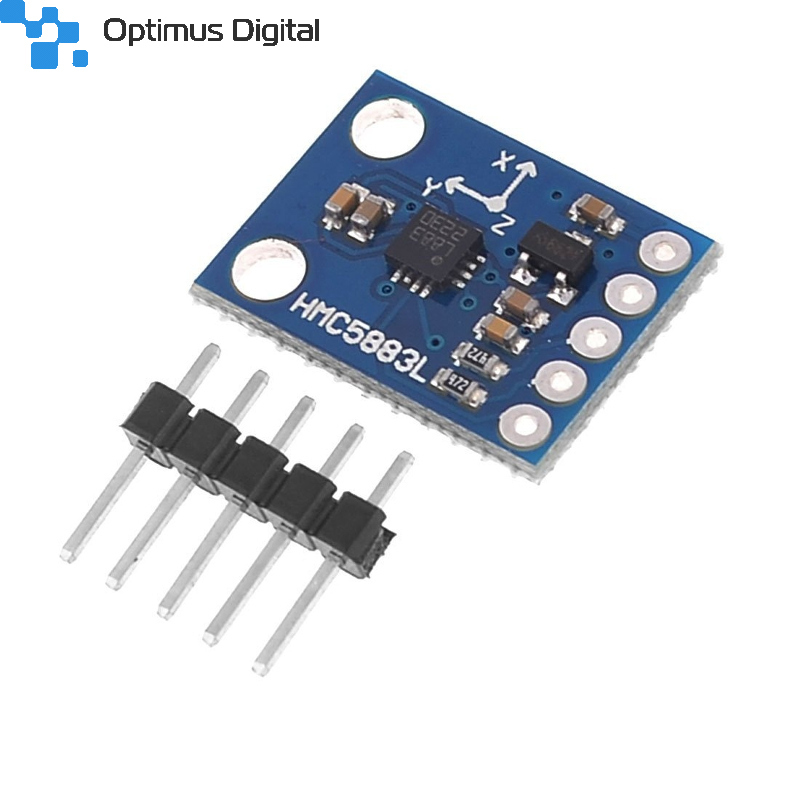

Modul Busola Digitala QMC5883L

Caracteristici tehnice:

• Tensiune: 3V - 5V (limitator inclus pe placă);
• Curent: 740uA;
• Măsoară între -8 și +8 Gauss;
• Are inclus ADC pe 12 biti;
• Rată de output: 116Hz maxim;
• Comunicație I²C la maxim 400kHz.

Dimensiuni: 19 x 14 x 2mm.

Senzorul este unul de dimensiuni mici și poate comunica pe magistrală I²C, astfel că nu aveți nevoie decât de două conexiuni pentru a comunica cu un microcontroller.

Modulul descompune infucția pe cele două axe și astfel îl puteți folosi ca o busola.

Informații suplimentare legate de modul de funcționare și de adresele I²C puteți găsi în datasheet-ul atașat.

Instrucțiuni de utilizare:

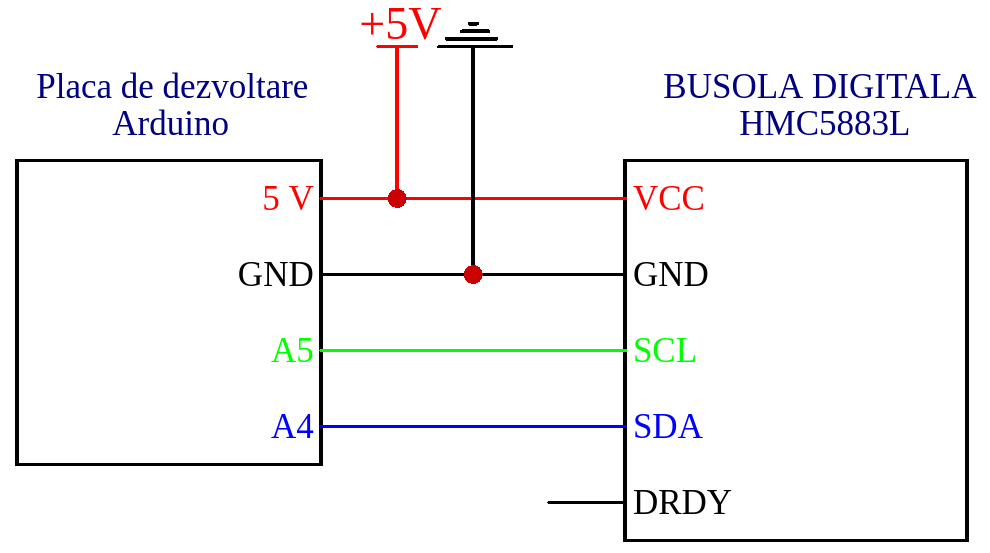

Pentru a utiliza produsul nu aveți nevoie de alte componente (cum ar fi rezistori de PULL UP) deoarece toate acestea sunt incluse în modul. Schema de conectare este următoarea:

Pentru a adăuga biblioteca în mediul de dezvoltare Arduino IDE urmați instrucțiunile:

• Descărcați biblioteca "QMC5883L"  de la următoarea adresă.
• Deschideți mediul de dezvoltare Arduino IDE;
• Selectați SKETCH -> INCLUDE LIBRARY -> ADD .ZIP LIBRARY;
• Alegeți arhiva .ZIP în fereastra deschisă la pasul anterior;
• Confirmați alegerea prin apăsarea butonului "OK".

Pentru a testa funcționalitatea modulului, puteți să încărcați un exemplu inclus în biblioteca instalată. Pentru a  accesa unul, trebuie sa selectați în mediul de dezvoltare Arduino IDE tab-ul FILE -> EXAMPLES -> MECHA_QMC5883L-MASTER și selectați unul dintre exemplele disponibile.
