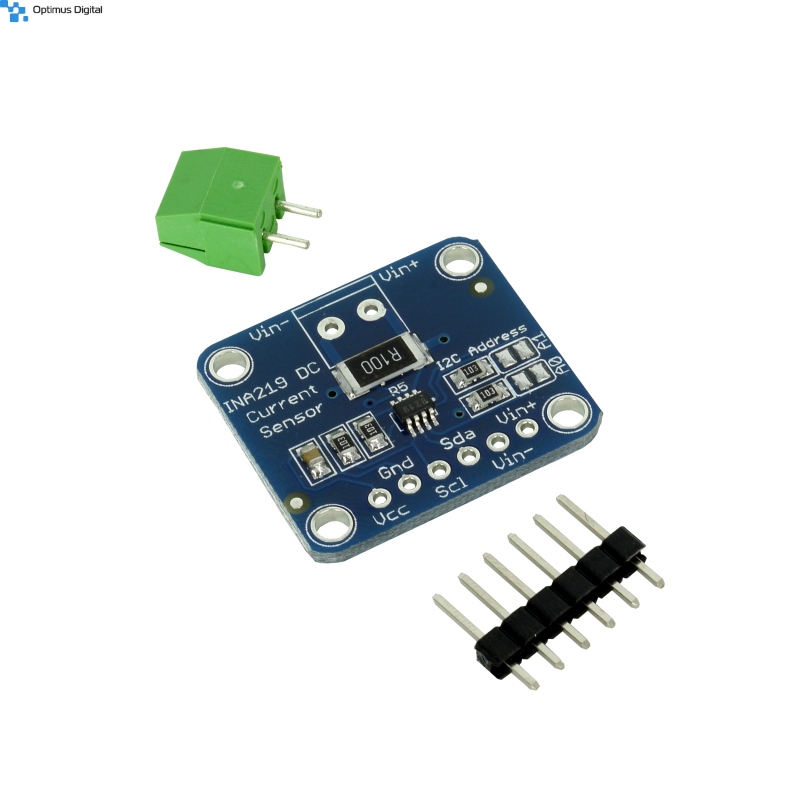

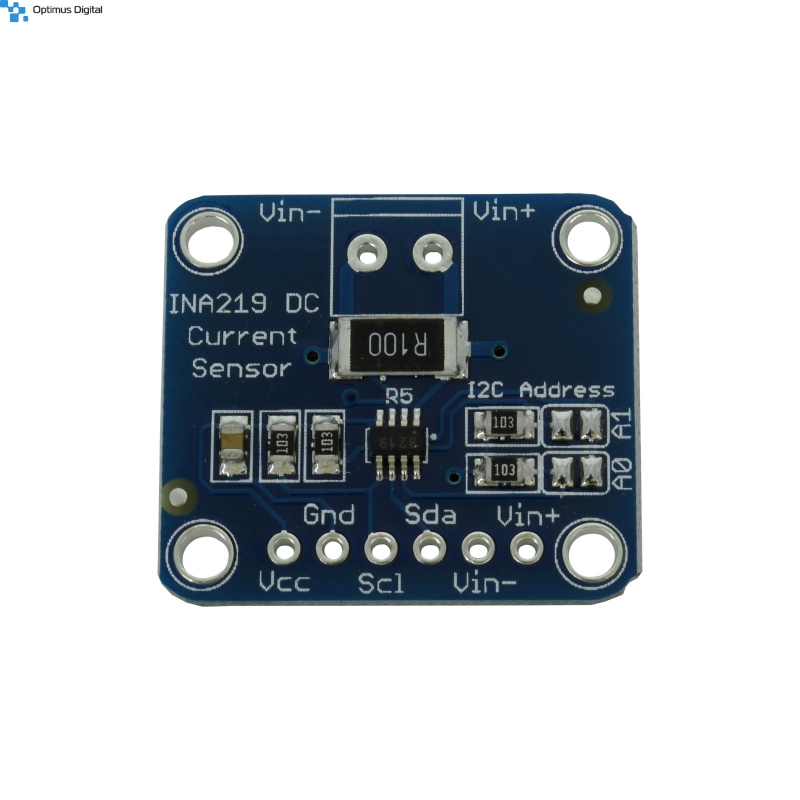

Senzor de Curent INA219 cu Interfață I2C

Caracteristici tehnice:

• Rezistor pentru măsurarea curentului de 0.1 ohmi, 2 W, 1%;
• Poate măsura curenți ai consumatorilor care funcționează la o tensiune de maxim 26V;
• Poate măsura curenți de ±3.2A cu rezoluție de ±0.8 mA;
• Folosește adresele I2C 0x40, 0x41, 0x44, 0x45 selectabile prin jumperi;
• Tensiune de alimentare: 3V - 5.5V.

Acest produs reprezinta un modul cu un circuit integrat INA219 (amplificator operațional diferențial) util pentru a măsura căderea de tensiune pe o rezistență de șunt și astfel pentru a determina curentul prin ea.

Modulul INA219 masoara tensiunea pe rezistorul de șunt integrat Rshunt = 100mΩ prin conexiunile Vin+ si Vin-

Tensiunea masurata este U = Vin+ - Vin-, si este data de relatia U = I * Rshunt, ca urmare curentul prin consumator se poate calcula cu formula I = U / Rshunt

Produsul este util în proiectele dumneavoastră în care trebuie să monitorizați curentul continuu consumat, cum ar fi o sursă de tensiune construită de dumneavoastră.

Instrucțiuni de utilizare:

1. Realizați conexiunile hardware.

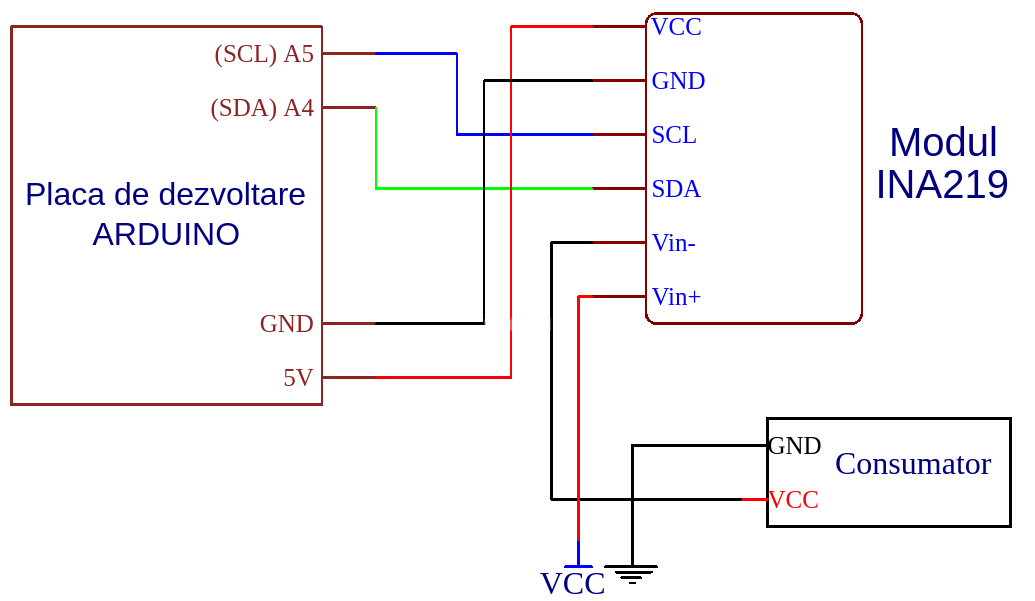

Modulul poate fi folosit împreună cu o placă de dezvoltare compatibilă cu Arduino fără a folosi alte componente (de exemplu: translatori de nivel logic). Alimentarea acestuia se realizează cu o tensiune cuprinsă între 3 V și 5.5 V, iar comunicarea cu microcontrollerul se face prin protocolul I²C.  Pentru a conecta modulul la o placă de dezvoltare Arduino consultați schema și poza atașată mai jos:

2. Încărcați codul pe placa de dezvoltare

Pentru a facilita utilizarea acestui produs puteți să descărcați și să instalați o bibliotecă care se regăsește la următoarea adresă.

Pentru a adăuga biblioteca în mediul de dezvoltare Arduino IDE urmați instrucțiunile:

• Descărcați biblioteca de pe GitHub în format .ZIP;
• Deschideți mediul de dezvoltare Arduino IDE;
• Selectați SKETCH -> INCLUDE LIBRARY -> ADD .ZIP LIBRARY;
• Alegeți arhiva .ZIP în fereastra deschisă la pasul anterior;
• Confirmați alegerea prin apăsarea butonului "OK".

Pentru a încărca un exemplu de cod, accesați FILE -> EXAMPLES -> ADAFRUIT INA219 și selectați un exemplu disponibil. În poza atașată mai jos am folosit exemplul getcurrent și puteți să observați datele oferite în Serial Monitor.
