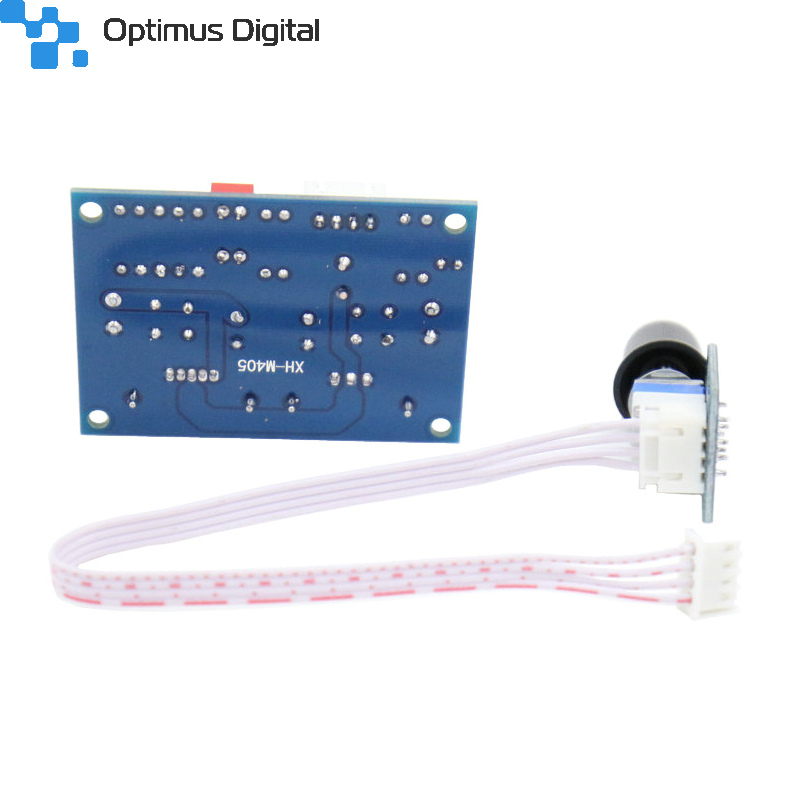

Modul Sursă de Tensiune DC-DC Coborâtoare Reglabilă XL4016 cu Potențiometru Extern, 8 A (Intrare: 4 - 40 V, Ieșire: 1.25 - 36 V)

Un produs ieftin si decent

Am cumparat recent acest modul DC-DC, mi se pare ieftin si destul de bun calitativ.
La prima inspectie vizuala se prezinta bine, nu are urme de defecte sau lovituri, componentele sunt in stare buna, lipiturile si PCB-ul arata bine. ++
La prima punere in functiune pare totul in regula, no magic smoke. ++
Eu am testat cu 30V la intrare, atat a fost tensiunea maxima disponibila la sursa mea de alimentare.
Reglajul de tensiune functioneaza corect, cu potentiometrul la minim tensiunea la iesire e de 1,25V. ++

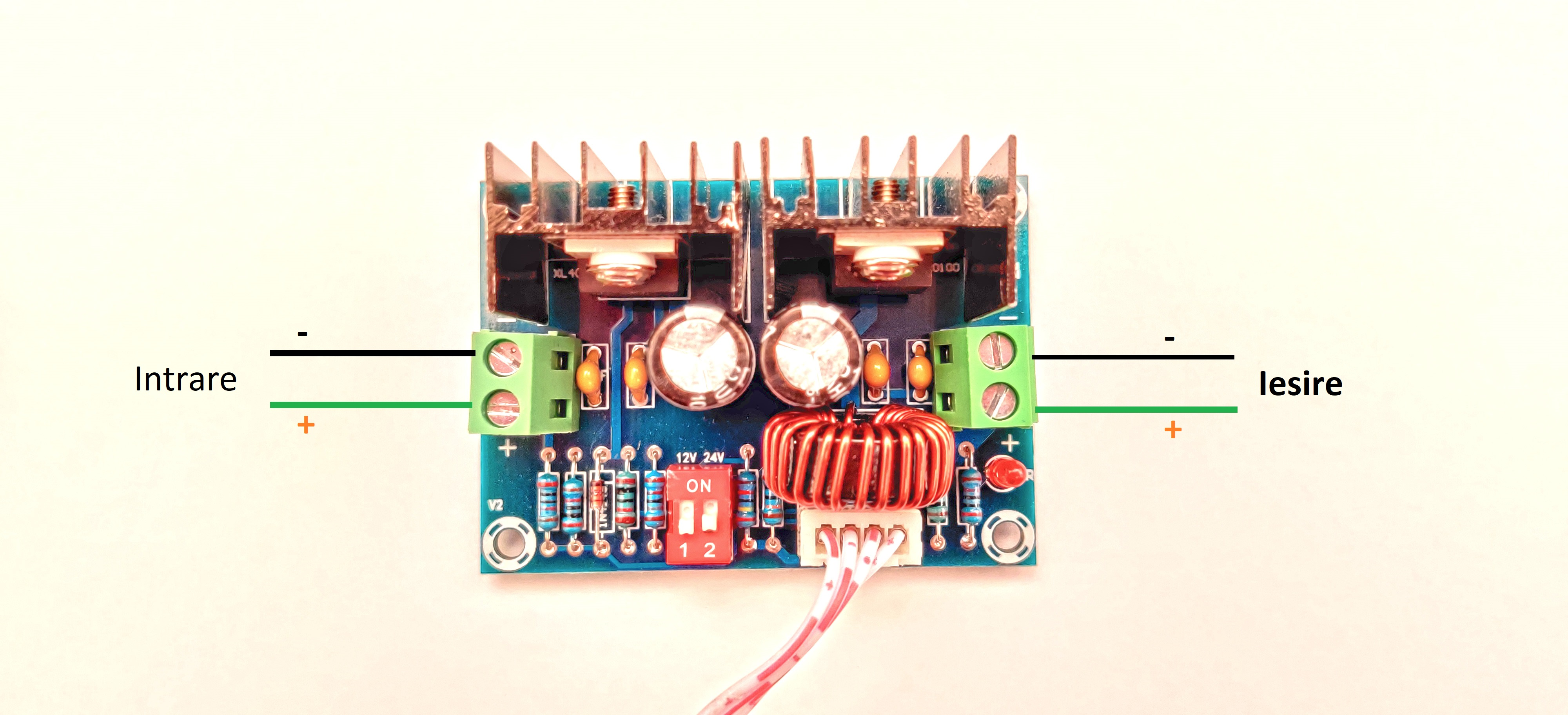

Pentru tensiunea maxima la iesire sunt posibile trei setari, 12V-24V-36V, in functie de selectia facuta la acel DIP switch. Cu ambele contacte pe pozitia OFF tensiunea la iesire urca pana la valoarea maxima a circuitului XL4016. Daca unul din contacte e ON, atunci tensiunea la iesire e limitata la 12V sau 24V. ++

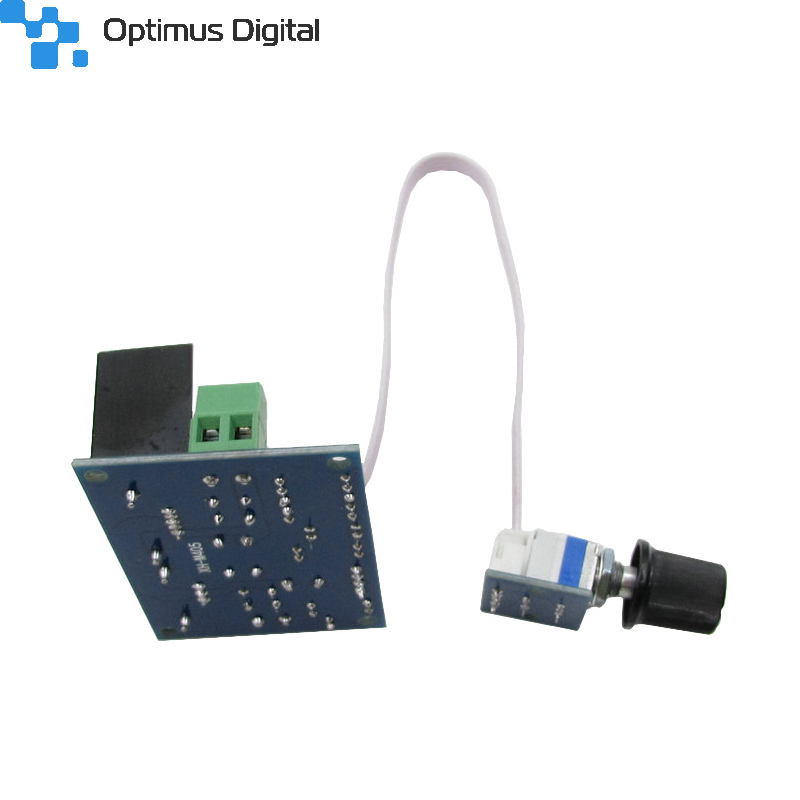

Potentiometrul are si switch de On/Off integrat, dar nu e prea evident din specificatii. +-
Conectorii pentru terminale sunt din aceia de buna calitate care strang firul din ambele parti astfel incat sa nu iasa afara. ++
Rezistentele pentru reglajul tensiunii sunt cu toleranta de 1%. ++
Condensatorii de pe alimentare nu sunt de la vreun brand recunoscut de calitate, iar cel de pe iesire e doar de 470uF. In datasheet pt XL4016 se recomanda 1000uF. --
Iesirea e protejata la scurtcircuit, am testat cu o sursa de alimentare capabila de 10A conectata la intrare. ++
Atentie mare ca dupa indepartarea scurtcircuitului tensiunea la iesire are un overshoot periculos de cativa volti peste tensiunea setata initial. --
Si la testele in sarcina se comporta destul de bine. Am testat cu 30V alimentare si 5V-12V-24V / 0-7A la iesire.
Cu iesirea setata la 5V si 12V variatia tensiunii e de doar cateva zeci de milivolti chiar si la 7A. ++
La 24V pe iesire variatia a fost mai mare odata cu cresterea curentului de sarcina. La 7A tensiunea la iesire a scazut sub 23V, dar e totusi acceptabil. +-
Cum era de asteptat managementul termic e subdimensionat. In nici un caz nu se poate folosi la puteri mari un timp indelungat cu radiatoarele originale. --
La 24V/7A pe iesire, in maxim 1 minut se incinge circuitul de nu se mai poate tine degetul pe el. Are nevoie de racire suplimentara la puteri mari. --

Recomandari:
- Inlocuirea radiatorului pt circuitul integrat cu unul mai mare sau racire fortata cu ventilator.
- Marirea condensatorului de iesire la cel putin 1000uF.
- Inlocuirea potentiometrului cu unul multitura, pentru ajustarea mai precisa a tensiunii de iesire.
