Driver pentru motoare pas cu pas EasyDriver cu A3967

Caracteristici tehnice:

• Tensiune de alimentare circuite logice: 3V - 5.5V;
• Tensiune de alimentare motoare: 4.75V - 30V;
• Curent maxim: 750mA (ajustabil din potențiometru);
• Frecvență maximă pași: 500kHz;
• Poate opera motoare bipolare în modurile full, half, quarter sau eighth-step;
• Driver-ul are protecții pentru: supratemperatură, subtensiune și supracurent.

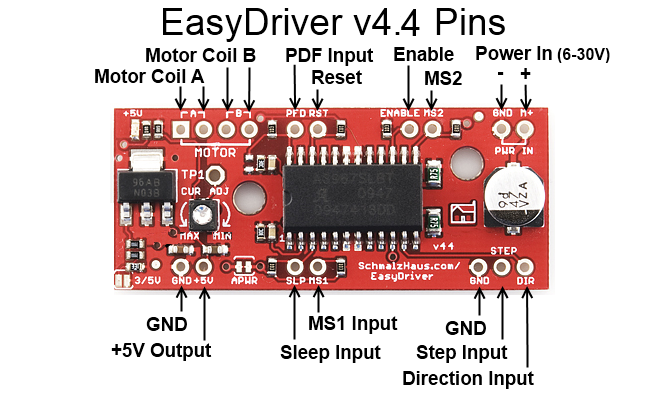

EasyDriver este un driver de motoare pas cu pas bazat pe circuitul integrat A3967 care include suport pentru microstepping. Acesta dispune de un stabilizator de tensiune integrat pentru interfața digitală care poate fi setat pe 5 V sau pe 3.3 V. Driverul este compatibil cu orice circuit integrat ce poate genera PWM. Pinii MS1 și MS2 sunt disponibili pentru a seta rezoluția de microstepping la pași întregi, jumatate de pas, sfert de pas sau optime de pas (setarea implicită este pe optime de pas).

Notă: Cu cât mai mare tensiunea de alimentare, cu atât mai mare este cuplul la viteze mari. Tensiunile de elimentare pot diferi în funcție de configurația pe care o alegeți, conform schemei atașate.
