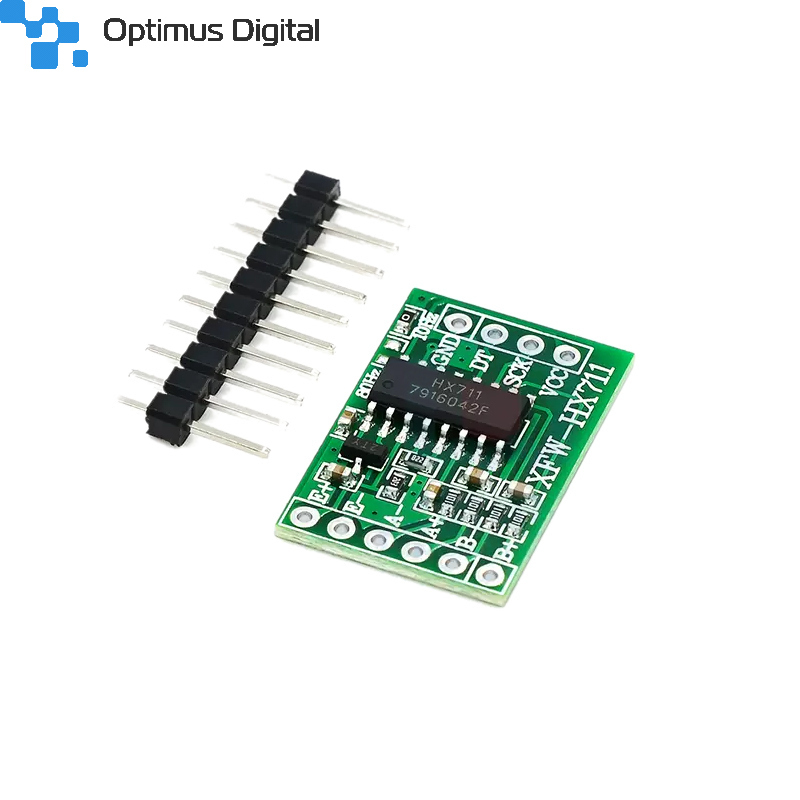

Modul de Instrumentatie HX711 23x15 mm

Caracteristici tehnice:

• Tensiune de alimentare: 2.7V - 5.5V;
• Curent: 10mA;
• Rezoluție ADC: 24 bit;
• 2 canale;
• Input diferențial.

Dimensiuni: 37mm x 20.7mm.

Modulul cu circuit integrat HX711 poate fi folosit pentru a comunica cu două load cell-uri. Load cell-urile sunt folosite pentru a cântări obiecte atât la nivel industrial, cât și pentru greutăți mai mici.

Modulul este unul de înaltă precizie, pe 24 biți, și comunică cu plăcuțe de dezvoltare Arduino pe un protocol cu două fire (firul de clock și firul de date). Mai multe informații legate de protocolul de comunicație găsiți în datasheet-ul atașat.

Cu două produse de acest tip și cu 4 load cell-uri vă puteți construi propriul cântar.

Instrucțiuni de utilizare:

Schemă de conectare:
