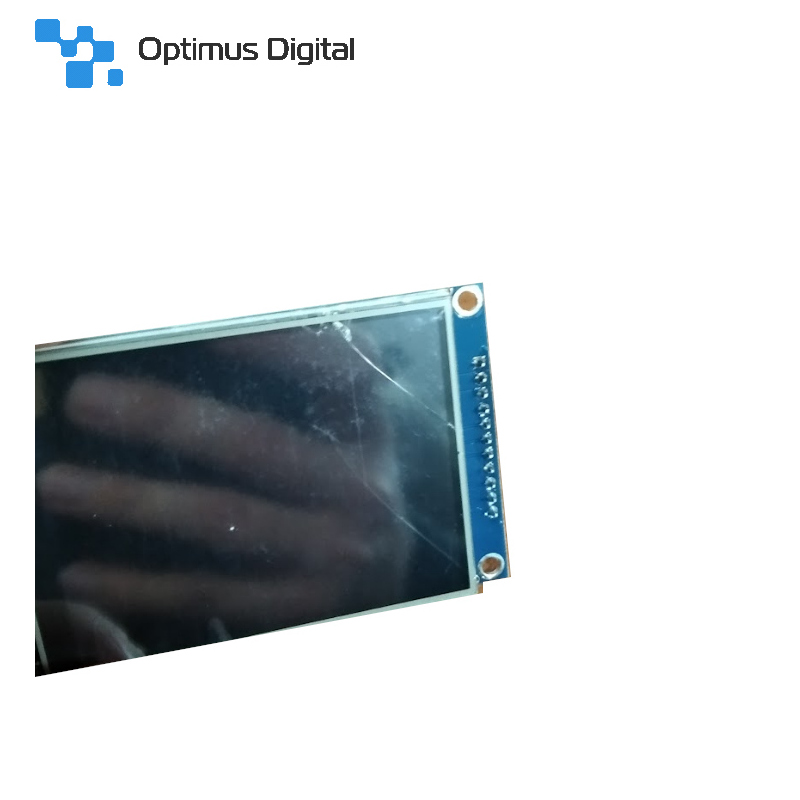

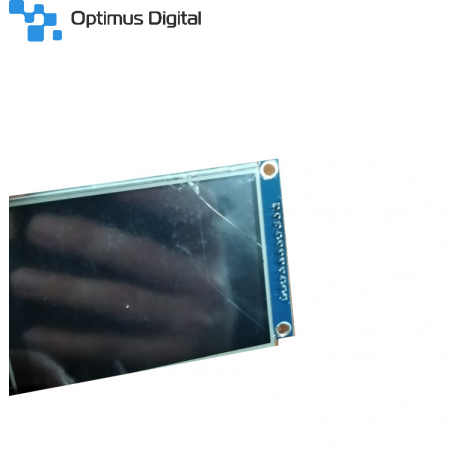

Modul LCD de 2.8'' cu SPI și Controller ILI9341 (240x320 px)(ecran crapat)

Caracteristici tehnice:

• Tensiunea de alimentare: 3.3 V;
• Diagonală ecran: 2.8 " ( 7.112 cm );
• Driver: ILI9341;
• Rezoluție: 240 x 320;
• Interfață de comunicare: SPI.

Instrucțiuni de utilizare:

Utilizarea modulului cu o placă de dezvoltare de 5 V implică utilizarea unui translator de nivel logic deoarece produsul funcționează la o tensiune de 3.3 V.  Ecranul LCD utilizează 3 pini de date (CLK, MOSI, DC).

Conectarea modulului se realizează astfel:

• GND <-> GND;
• VCC <-> 3.3 V;
• CLK <-> Pinul digital 13;
• MOSI <-> Pinul digital 11;
• RES <-> Pinul digital 8;
• DC <->  Pinul digital 9;
• BLK <-> 3.3 V;
• MISO: nu îl conectați.

ATENȚIE!!! Nu alimentați produsul cu o tensiune de 5 V, altfel riscați să stricați produsul.

După ce ați conectat produsul la placa de dezvoltare, descărcați biblioteca atașată mai jos. Atunci când încărcați un exemple inclus în bibliotecă, trebuie să vă asigurați ca ați eliminați " // " aflate înainte de comanda "Ucglib_ILI9341_18x240x320_HWSPI ucg(/*cd=*/ 9 , /*cs=*/ 10, /*reset=*/ 8); ".
