Driver de Motoare Dual MC33886

Caracteristici tehnice:

• Tensiune de alimentare: 5V - 12V;
• Curent/canal: 5A (MAX);
• Intrări compatibile cu niveluri TTL / CMOS;
• Suportă PWM la frecvențe de până la 10 kHz;
• Protecție de la scurt circuit, subtensiune și supratemperatura.

Dimensiuni: 4.6cm x 4.6cm.

Driver de motoare dual capabil să furnizeze curent de până la 5 A pe fiecare canal, suportând tensiuni intre 5 și 12 V. Driverul este compatibil cu majoritatea plăcilor cu microcontroler, precum plăcile Arduino.

Instrucțiuni de utilizare:

1.Realizați conexiunile hardware.

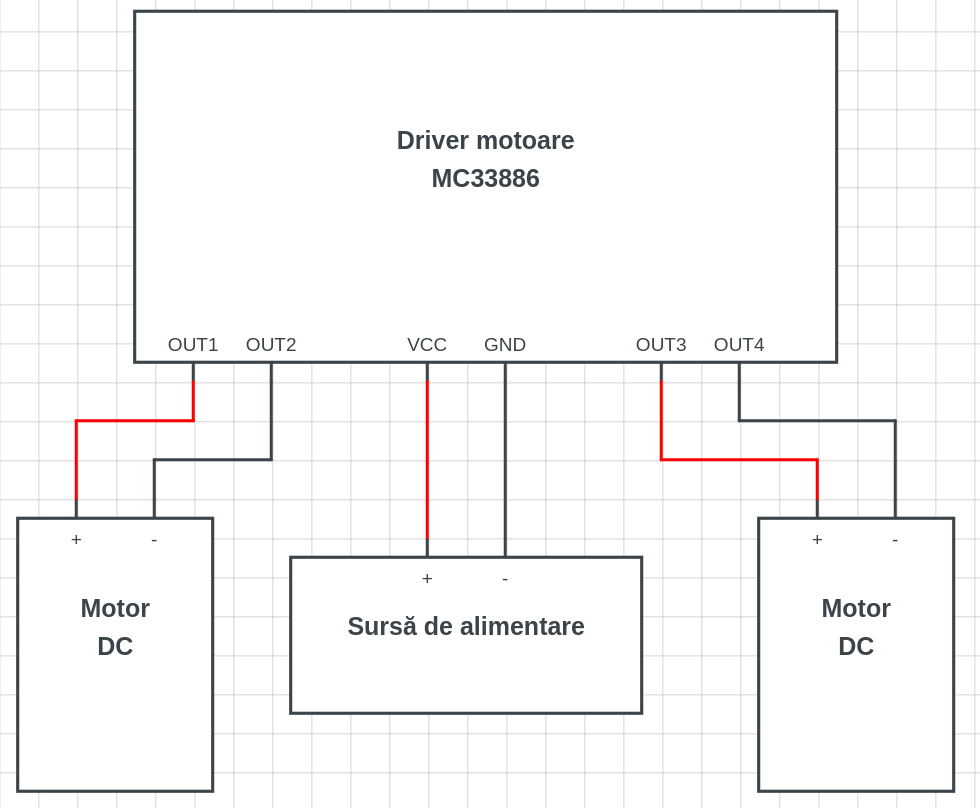

Motoarele DC se conectează la terminalele cu șuruburi. De asemenea, alimentarea motoarea se conectează la terminalul cu șuruburi montat între cele 2 ieșire pentru motoare. Schema de conectare este următoarea:

În partea cealaltă a modulului se află pinii de control ("IN1", "IN2", "IN3", "IN4").  Pinii IN1 și IN2 corespund primului terminal cu șuruburi ( "OUT1" și "OUT2" ), iar pinii IN3 și IN4 corespund celui de-al doilea terminal de ieșire ("OUT3" și "OUT4"). Controlul vitezei se realizează prin utilizarea semnalulul PWM,
