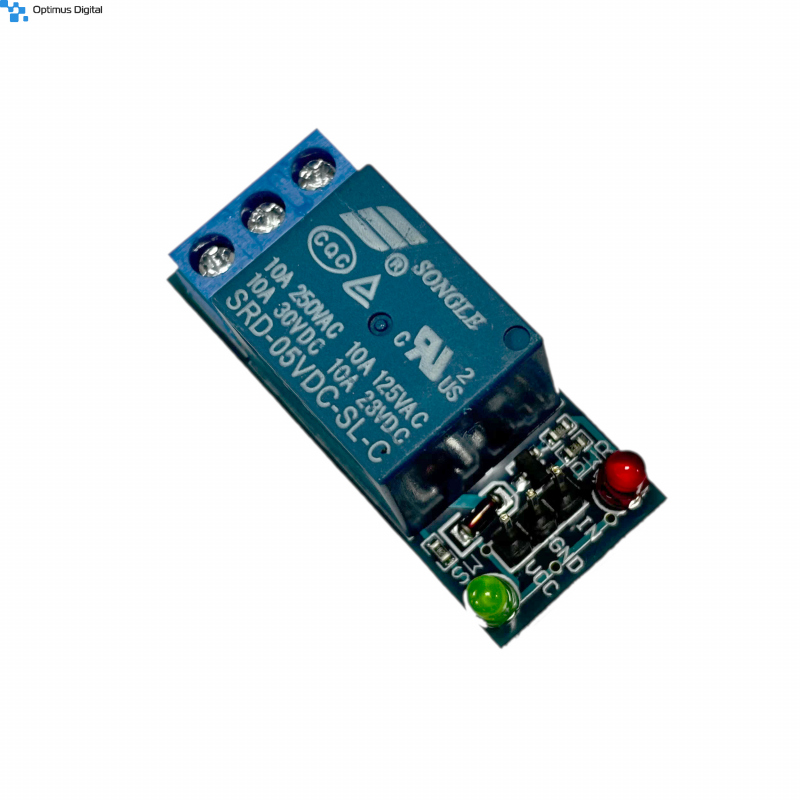

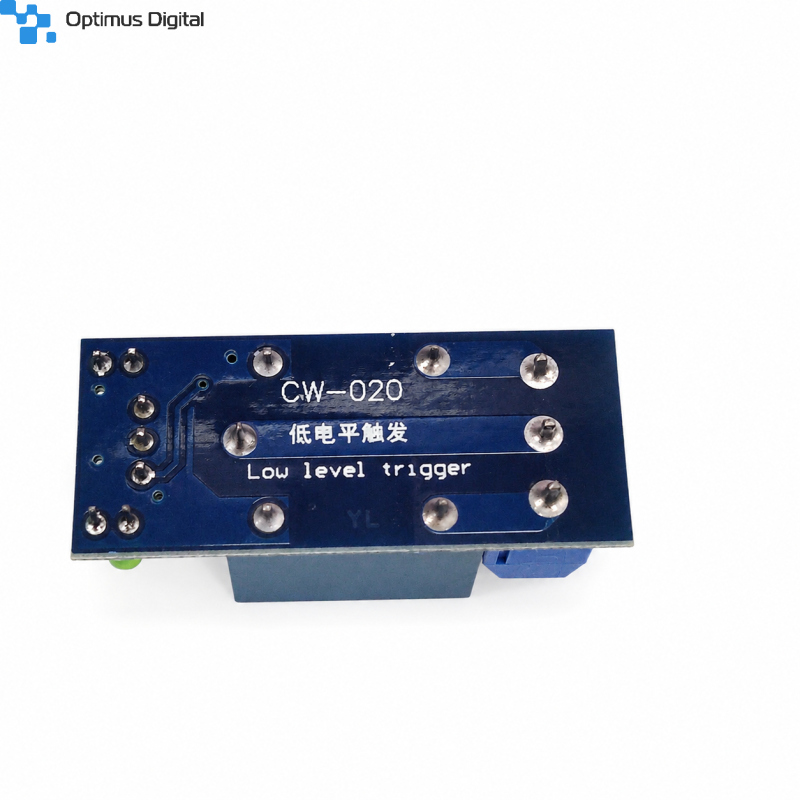

Modul releu cu un canal (comandat cu 5 V)

Caracteristici tehnice:

• Tensiune de comandă: 5V;
• Tensiune partea de putere: 250VAC, 125VAC, 28VDC, 30VDC;
• Curent suportat, conform tensiunilor: 10A, 10A, 10A, 10A;
• LED-uri indicatoare pentru alimentare și comandă;
• Releul este comandat de tranzistor.

Modulul cu releu este potrivit pentru aplicațiile dumneavoastră în care aveți nevoie să controlați componente de putere, în curent continuu sau alternativ, cu un microcontroller sau alt dispozitiv de putere mică.

De exemplu, puteți folosi produsul în proiecte de tip IoT și vă puteți automatiza casa. Cu ajutorul releelor și plăcuțelor de dezvoltare Arduino, puteți controla lumina sau electrocasnicele.

Instrucțiuni de utilizare:

I. Conectați consumatorul la releu.

Consumatorul se conectează la terminalele cu șuruburi. Fiecare terminal are semnificația marcată pe placa PCB.

Pin-ul NC (Normally Closed) este în legătură cu pin-ul COM (Common) atunci când nu se aplică tensiune pe pin-ul de control, iar pin-ul NO (Normally Open) este deconectat. Atunci când se aplică tensiune pe pin-ul de control, "Normally Closed" este deconectat, fiind în legătură pinii "Common" și "Normally Open".

Un mod simplu de conectare a unui consumator la releu este cel ilustrat în schema atașată mai jos.

ATENȚIE!!! Conectați consumatorul atunci când acesta nu sunt alimentaț de la rețeaua electrică pentru a evita eventualele accidente.

ATENȚIE!!! Verificați ca firele consumatorului să nu facă scurtcircuit după ce l-ați fixat în terminalele cu șuruburi.

2. Scrieți codul care să controleze releu.

Activarea/Dezactivarea releului este foarte facilă deoarece tot ce trebuie să faceți este să aplicați o tensiune de 5 V pe pin-ul de intrare( IN ). În cazul în care folosiți o placă de dezvoltare compatibilă cu Arduino, trebuie să urmați următorii pași pentru a utiliza modulul:

• în funcția "void setup()" trebuie să declarați pinul digital pe care îi folosiți ca fiind de ieșire. Exemplu: "pinMode ( digitalPin , OUTPUT);" , unde "digitalPin" reprezintă pinul digital pe care îl utilizați pentru a controla releul. *

• în funcția "void loop()" trebuie să utilizați următoarea instrucțiune pentru a activa releul "digitalWrite ( digitalPin , HIGH);" și pentru a-l dezactiva " digitalWrite( digitalPin , LOW);"

După ce ați terminat de scris codul, apăsați pe butonul de compilare pentru a verifica dacă nu există greșeli de sintaxă.

3. Alimentați modulul.

Alimentarea modului se realizează prin intermediul pinilor "VCC" și "GND". Pinii VCC și GND ai modulului trebuie conectați la pinii 5 V, respectiv GND ai plăcii de dezvoltare folosite.

4. Conectați pinul digital la pinul de control de pe modul.

5. Alimentați placa de dezvoltare și încărcați codul.

Pasul final reprezintă încărcarea codului scris la pasul 2. În cazul în care alimentați modulul de la o sursă externă, asigurați-vă că alimentarea este pornită.
