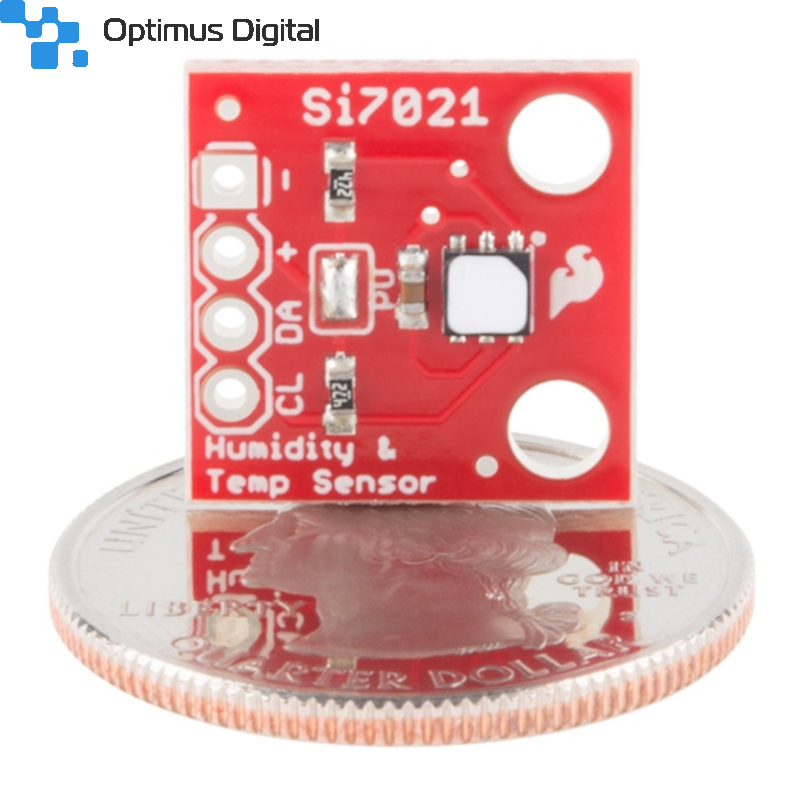

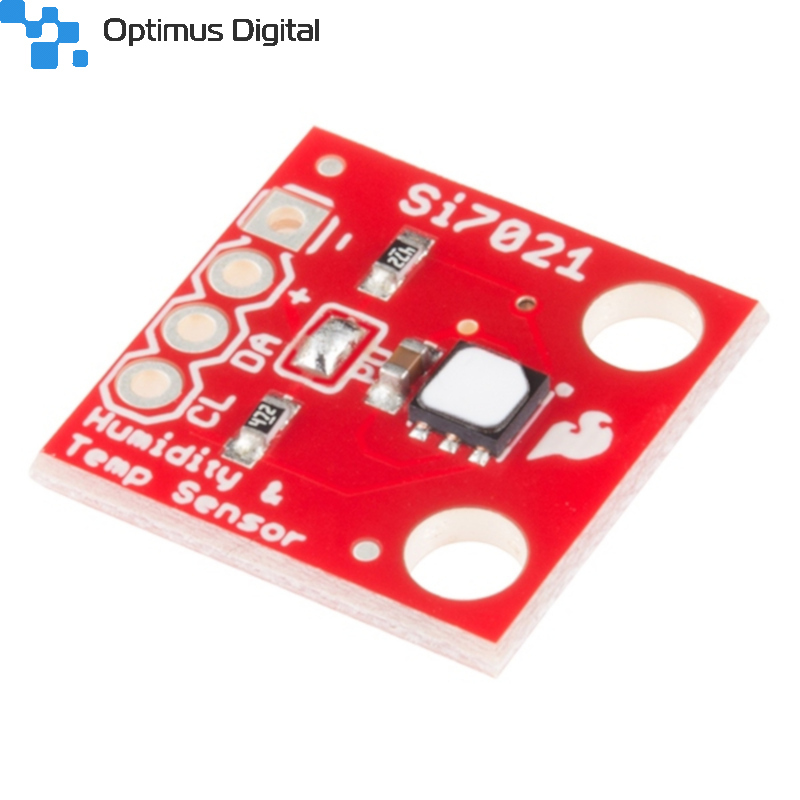

Modul Senzor de Temperatură și Umiditate Sparkfun Si7021

Specificații tehnice:

• Interfață I2C;
• Tensiune de alimentare: 1.9V - 3.6V;
• Gamă de operare RH: 0 - 100%;
• Gamă de operare: de la -40 la +125 °C;
• Curent consumat:
  • 150 µA curent activ;
  • 60 nA curent în standby;
• Dimensiuni: 15.24 x 15.24 mm;

Senzorul de temperatură și umiditate Si7021 oferit de Sparkfun este accesibil ca preț și oferă performanțe ridicate care îl recomandă în orice proiect ce necesită informații despre condițiile meteo.

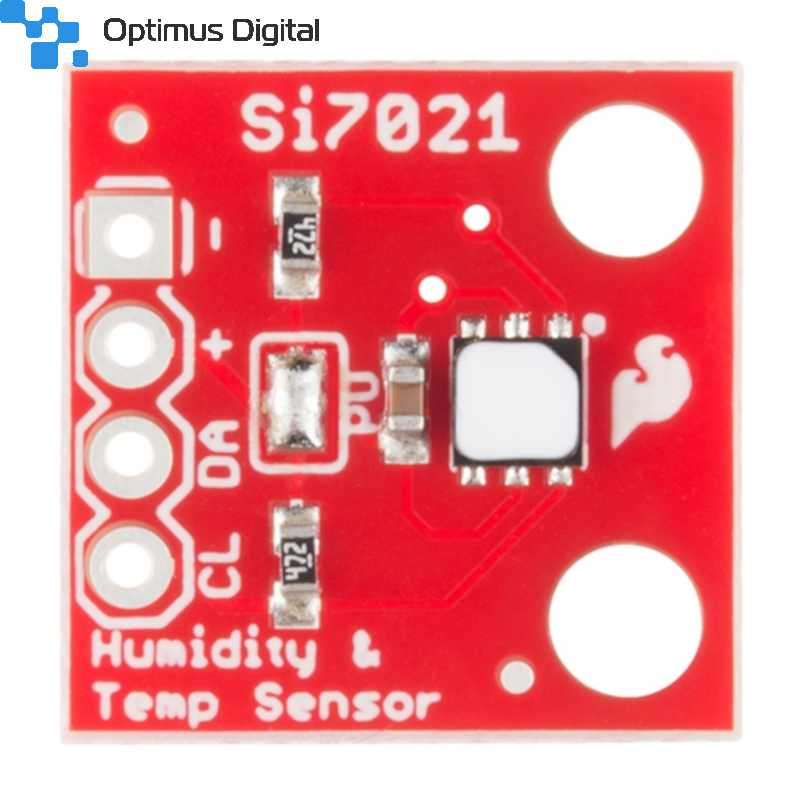

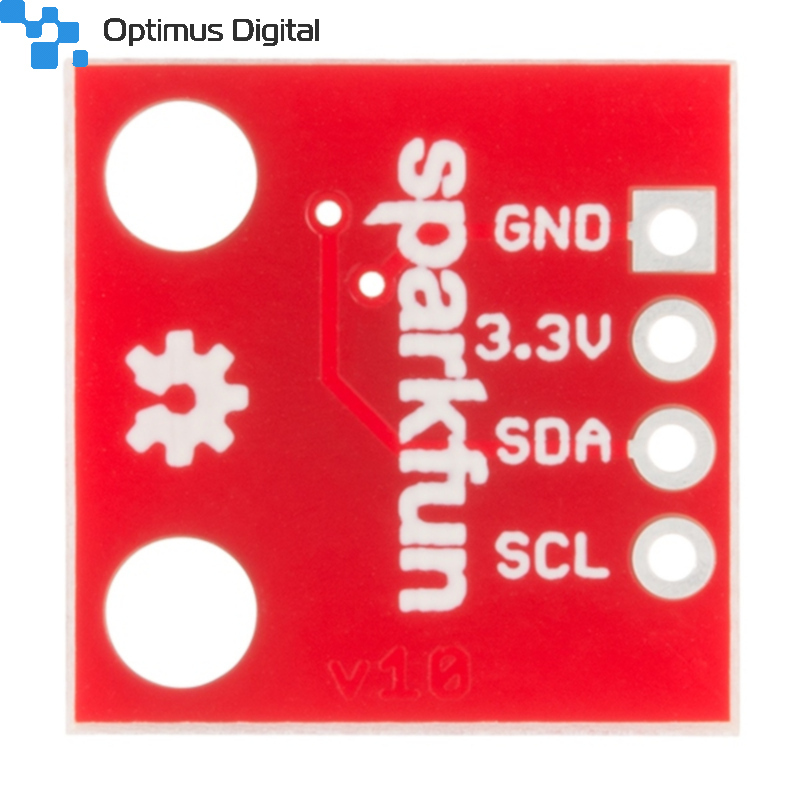

Există doar patru pini care trebuie conectați pentru a începe să utilizați acest senzor într-un proiect. Unul pentru VCC, unul pentru GND, și două linii de date pentru comunicația I2C. Această placă are încorporat rezistențe de pull-up de 4.7KΩ pentru comunicația I2C. Dacă veți conectați mai multe dispozitive I2C pe aceeași magistrală, este posibil să doriți să dezactivați aceste rezistențe.

Documente:

• Schemă;
• Fișiere Eagle;
• Datasheet (Si7021);
• Tutorial;
• GitHub (Fișiere de proiectare & Exemple de cod);
• GitHub (Bibliotecă);
