Convertor Boost DC-DC 250W

Referință 0104110000012685

Condiție: Produs nou

More details

Acest produs nu mai este in stoc

Anunta-ma cand este disponibil

Rating

Cititi parerile utilizatorilor (6)
Scrie o recenzie

Elimina acest produs din lista mea de favorite.

Adauga acest produs la lista mea de favorite.

Imprimă

Informații

Caracteristici tehnice:

Modul de step-up (BOOST);
Tensiune de intrare: 8.5 - 48V;
Tensiune de ieșire: 12 - 50V (ajustabil);
Curent de ieșire: 10A (max) - se recomandă folosirea unui ventilator pentru mai mult de 6A;
Eficiență: 96%;
Frecvență: 150KHz;
Temperatură: -40 +85 C;
Viteză de raspuns: 5% 200uS;
Protecție la polarizare inversă;
Dimensiuni: 70 x 46 x 13mm.

ATENȚIE! SURSA NU ARE FUNCȚIA DE CURENT CONSTANT.

Utilizare:

deconectam sarcina si alimentare;

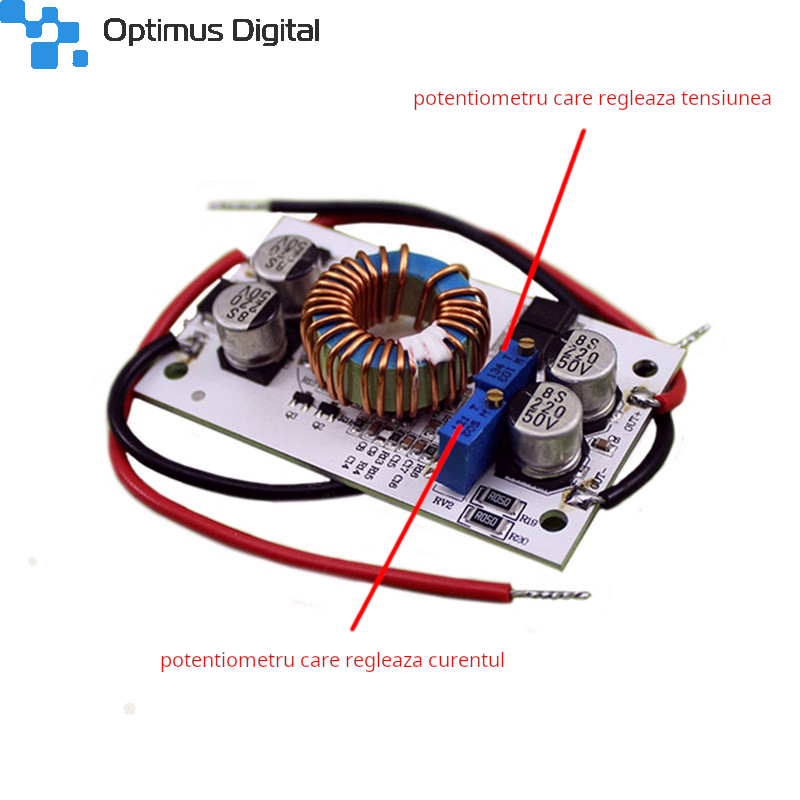

rotim potentiometrul care regleaza curentul in sens invers acelor de ceasornic 30 rotatii sau pana face tac.
rotim potentiometrul care regleaza tensiunea in sensul acelor de ceasornic 30 rotatii sau pana face tac.
acum se poate conecta alimentarea la modul, insa fara a conecta si sarcina.
se regleaza tensiunea de iesire dorita rotind din potentiometrul care regleaza tensiunea in sens invers acelor de ceasornic (rotiti pana se schimba tensiunea de iesire)
dupa ce am reglat tensiunea, rotim potentiometrul care regleaza curentul, 30 de ture in sensul acelor de ceasornic, sau pana face tac. Dupa ce face tac, se roteste 2-3 ture inapoi (pana afiseaza tenstiunea dorita).
se conecteaza consumatorul si se regleaza curentul de iesire dorit din potentiometru

Informații Suplimentare

Recenzii

Nota

Adrian G 01.02.2022

oscilatie / protectie

la diferente intrare-iesire mai mari de aprox 10V, iesirea intra intr-un fel de oscilatie, probabil din cauza unei protectii care se activeaza desi nu ar trebui.

2 din 2 persoane au considerat aceasta recenzie utila.

Nota

Adrian V 29.06.2017

Re: Nelu S

Da , pana la 100W se poate folosi asa cum este , chiar si fara radiator suplimentar ( oricum , inainte de a-l aseza intr-o carcasa , faceti o proba de 1/2 ora , pentru a verifica temperatura.., nu se stie niciodata...). Daca vreti 19-21 V dintr-o baterie auto , atunci e O.K. Succes !

15 din 15 persoane au considerat aceasta recenzie utila.

Nota

Nelu S 11.06.2017

Calitate

Adrian ,100 de w duce lejer la un laptop ?

1 din 1 persoane au considerat aceasta recenzie utila.

Nota

Adrian V. 25.12.2016

Re: Sorin Popa- Boost Convertor

Scuze de intarziere , n-am mai intrat pe site de ceva vreme...Optimizarea nu este foarte laborioasa , e nevoie de rabdare si mana sigura pentru lipituri de calitate .
Pentru informatii de calitate si o mai buna comunicare acest site nu este cea mai buna solutie , asa ca ma puteti contacta pe adresa de email : celadria_maril@yahoo.com
si va raspund la orice intrebari , cu cea mai mare placere !

6 din 8 persoane au considerat aceasta recenzie utila.

Nota

Sorin Popa 13.11.2016

booster 250w

Adrian V., spune-mi si me, te rog, cum ai reusit sa il optimizezi? Ce tor de ferita ai folosit? Acelasi si l-ai rebobinat trifilar pe infasurare? Ce grosime a sarmei ai pus? Ai pus radiator suplimentar?

Nota

Adrian V 04.06.2016

Boost Convertor 250W

De departe cel mai bun boost convertor de pe piata ! Nu merge chiar la 250W , dar cu modificarea bobinei ( miez T184-52 , bobinaj bi sau trifilar si un radiator pe masura ) am obtinut peste 200W (doua led-uri de 100W , in paralel , Vin 19V , Vout 36V , Iout 6A ) , temperatura dupa 2 ore de functionare :47 grade !!!
Ideea ambazei de aluminiu este geniala , racirea este extrem de eficienta.
Un produs excelent , mai bun decat convertoarele de 600W(!!!) de pe piata !
