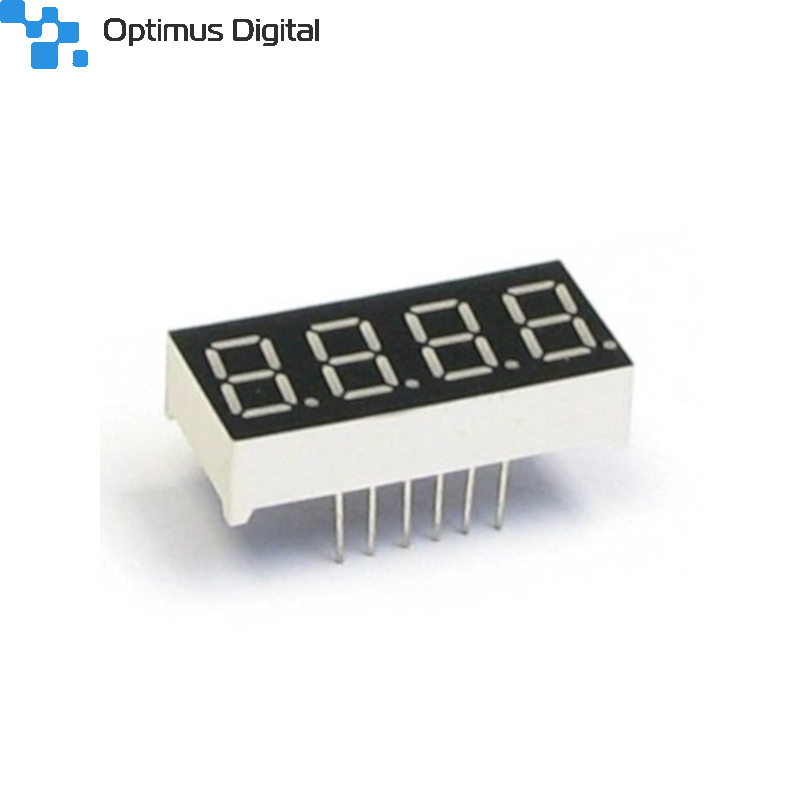

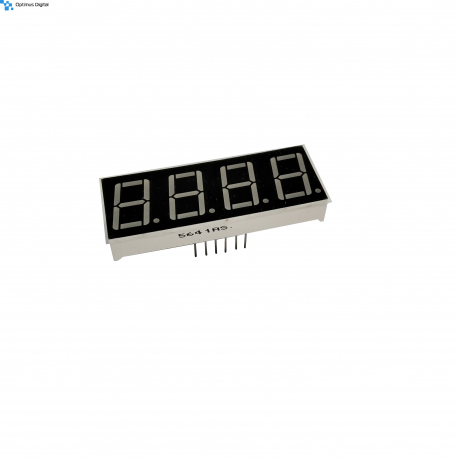

Afisaj cu LED Rosu de 4 Cifre cu Catod Comun 5641AS

Caracteristici tehnice:

• Afișaj format din 4 cifre, 7 segmente;
• Dimensiuni: 50x19 mm (lungime x latime).
• Curent maxim: 10 mA / segment

Instrucțiuni de utilizare:

1. Realizați conexiunile hardware.

Afișajul cu LED roșu cu catod comun necesită utilizarea a 4 rezistori de 220Ω pentru a putea fi folosit împreună cu o placă de dezvoltare compatibila cu Arduino UNO. Fiind cu catod comun, rezistorii se vor monta pe pinii care selectează cifrele.

Pentru a deduce ce semnificație are fiecare pin, consultați imaginile atașate mai jos:

Conectarea la o placă de dezvoltare este facilă deoarece fiecare pin trebuie conectat la un pin digital. O schemă de conectare ar fi următoarea:

3. Încărcarea codului pe placa de dezvoltare.

Dacă nu aveți experiența cu afișajul cu segmente, puteți să descărcați o bibliotecă creată special pentru această componentă. Aceasta se numește "SevSeg" și poate fi descărcată din mediul de dezvoltare Arduino IDE, urmând următorii păși: deschideți SKETCH > INCLUDE LIBRARY > MANAGE LIBRARIES și cautați "SevSeg". Pentru a încărca un exemplu accesați EXAMPLES >  SevSeg și selectați unul dintre exemple. De asemenea, trebuie să vă asigurați că pinii declarați corespund cu conexiunile făcute și că este selectat tipul de ecran corespunzător (" COMMON_CATHODE ").
